Un sistema di pressatura isostatica a caldo (HIP) agisce come un reattore ad alta pressione che facilita la crescita assistita da acqua supercritica sottoponendo un precursore sigillato a calore e pressione isotropa simultanei. Quando il precursore contiene tracce di acqua residua, il sistema HIP spinge l'ambiente interno oltre il punto critico dell'acqua (374 °C e 22,1 MPa). Ciò trasforma l'umidità residua in un fluido supercritico, che funge da potente solvente e mezzo di trasferimento di massa per accelerare la cristallizzazione di Li2MnSiO4.
Sfruttando le proprietà uniche dell'acqua supercritica come solvente, HIP consente la sintesi di Li2MnSiO4 con cinetiche di diffusione più rapide e a temperature significativamente più basse rispetto ai metodi convenzionali allo stato solido.
La Fisica della Trasformazione Supercritica
Raggiungere il Punto Critico
La funzione principale del sistema HIP in questo contesto è creare un ambiente che superi specifiche soglie fisiche.
I metodi di sintesi standard spesso evaporano l'umidità, ma HIP tratta il campione sigillato all'interno di un sistema chiuso.
Applicando temperature comprese tra 400–700 °C e pressioni comprese tra 10–200 MPa, il sistema spinge qualsiasi traccia di acqua residua presente nel precursore oltre il suo punto critico di 374 °C e 22,1 MPa.
Creazione di un Solvente Supercritico
Una volta soddisfatte queste condizioni, l'acqua non si comporta né come un liquido distinto né come un gas, ma come un fluido supercritico.
Questo fluido possiede proprietà uniche che lo rendono un solvente altamente efficace.
Migliora drasticamente la solubilità dei reagenti che altrimenti potrebbero rimanere solidi e immobili in una tradizionale sintesi a secco.
Meccanismo di Crescita Accelerata
Trasferimento di Massa Migliorato
La presenza di acqua supercritica accelera significativamente la migrazione degli ioni reagenti.
Agisce come un mezzo ad alta velocità per il trasferimento di massa, consentendo agli ioni di muoversi liberamente e interagire più frequentemente.
Questa maggiore mobilità promuove direttamente la rapida crescita dei cristalli di Li2MnSiO4.
Cinetica di Diffusione Sinergica
Il sistema HIP fornisce un effetto sinergico combinando questa attività solvente con un'elevata pressione isotropa.
Questa combinazione accelera la cinetica di diffusione della reazione allo stato solido.
Di conseguenza, il sistema produce Li2MnSiO4 ad alto rendimento con dimensioni e morfologia delle particelle controllate.
Il Ruolo della Pressione sulla Termodinamica
Promozione della Nucleazione
Oltre al meccanismo assistito dall'acqua, la pressione meccanica applicata dal sistema HIP svolge un ruolo diretto nella formazione di fase.
L'alta pressione migliora il contatto fisico tra le particelle reagenti.
Ciò induce concentrazione di stress nei punti di contatto, che promuove la nucleazione della nuova fase Li2MnSiO4.
Riduzione delle Temperature di Sintesi
L'aumento della pressione all'interno del sistema HIP influisce inversamente sulla temperatura richiesta per la sintesi.
L'alta pressione consente una sintesi di successo a livelli di energia termica significativamente inferiori.
Ad esempio, Li2MnSiO4 può essere sintetizzato a 400 °C sotto 200 MPa, mentre è necessaria una temperatura molto più alta di 600 °C se la pressione è solo di 10 MPa.
Comprensione delle Dipendenze Operative
Dipendenza dalla Composizione del Precursore
Il meccanismo di "crescita assistita da acqua supercritica" dipende interamente dallo stato iniziale del materiale.
Il precursore deve contenere tracce di acqua residua affinché questo specifico meccanismo si attivi.
Senza questa umidità, il sistema HIP funziona puramente come un recipiente a pressione a secco, perdendo i benefici solventi del fluido supercritico.
Complessità dell'Attrezzatura
Ottenere i benefici di questo meccanismo richiede hardware robusto in grado di sostenere ambienti estremi.
Il sistema deve mantenere in sicurezza pressioni fino a 200 MPa riscaldando contemporaneamente la camera.
Ciò rende il processo più intensivo in termini di attrezzature rispetto ai metodi standard di calcinazione a pressione ambiente.
Fare la Scelta Giusta per il Tuo Obiettivo
Per massimizzare l'efficienza della tua sintesi di Li2MnSiO4, considera i seguenti parametri:
- Se la tua priorità principale è l'efficienza energetica: Utilizza pressioni più elevate (fino a 200 MPa) per ridurre drasticamente la temperatura di sintesi richiesta a circa 400 °C.
- Se la tua priorità principale è la velocità di reazione: Assicurati che il tuo precursore mantenga tracce di acqua residua per attivare il meccanismo del fluido supercritico, che accelera la migrazione ionica e la crescita dei cristalli.
Controllando con precisione il rapporto pressione-temperatura e l'umidità del precursore, puoi determinare la cinetica di reazione e la morfologia finale del materiale.
Tabella Riassuntiva:
| Fattore Chiave | Ruolo nella Sintesi HIP | Beneficio per Li2MnSiO4 |
|---|---|---|
| Acqua Supercritica | Agisce come un potente solvente dall'umidità residua | Accelera il trasferimento di massa e la crescita dei cristalli |
| Alta Pressione Isostatica | Applica pressione uniforme al precursore sigillato | Promuove la nucleazione e riduce la temperatura richiesta |
| Controllo Temperatura-Pressione | Supera il punto critico dell'acqua (374°C, 22,1 MPa) | Consente la sintesi a 400°C rispetto ai 600°C dei metodi convenzionali |
| Umidità del Precursore | Deve contenere tracce d'acqua per l'attivazione del meccanismo | Determina se si ottengono gli effetti del solvente supercritico |
Ottimizza la Tua Sintesi di Li2MnSiO4 con i Sistemi HIP Avanzati di KINTEK
Stai cercando di migliorare le capacità di sintesi dei materiali del tuo laboratorio? KINTEK è specializzata in presse da laboratorio ad alte prestazioni, tra cui presse da laboratorio automatiche, presse isostatiche e presse da laboratorio riscaldate progettate per precisione ed efficienza. I nostri sistemi HIP consentono:
- Cinetica di reazione più rapida attraverso la crescita assistita da acqua supercritica
- Minore consumo energetico riducendo le temperature di sintesi
- Morfologia cristallina superiore con impostazioni di pressione e temperatura controllate
Ideale per laboratori di ricerca focalizzati su materiali per batterie, ceramiche e compositi avanzati, l'attrezzatura KINTEK garantisce risultati affidabili e riproducibili. Contattaci oggi stesso per discutere come le nostre soluzioni HIP possono soddisfare le tue esigenze specifiche → Contattaci

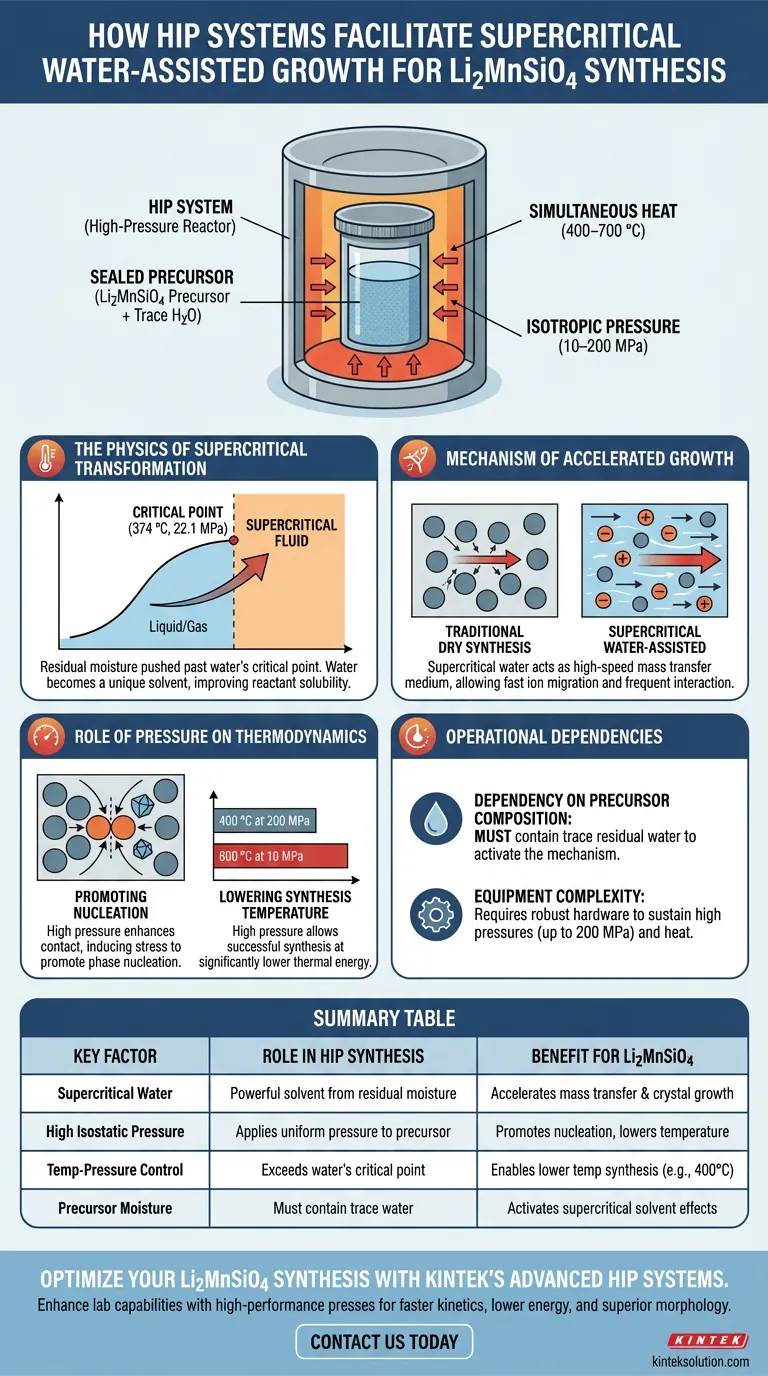

Guida Visiva
Prodotti correlati
- Pressa isostatica a caldo per la ricerca sulle batterie allo stato solido Pressa isostatica a caldo
- Macchina pressa idraulica riscaldata ad alta temperatura automatica con piastre riscaldate per il laboratorio
- Macchina automatica riscaldata della pressa idraulica con i piatti riscaldati per il laboratorio
- Pressa Idraulica Riscaldata Automatica con Piastre Calde per Laboratorio
- Pressa da laboratorio idraulica riscaldata manuale con piastre calde integrate Macchina pressa idraulica
Domande frequenti
- Perché i catodi compositi devono essere sigillati in sacchetti di laminazione sottovuoto per il WIP? Garantire stabilità e densità della batteria
- Qual è il processo coinvolto nella pressatura isostatica a caldo? Padroneggiare la densità uniforme con la tecnologia WIP
- Quali sono i vantaggi dell'utilizzo di una pressa isostatica a caldo (WIP) per le batterie? Ottenere un contatto interfacciale superiore
- Qual è il ruolo del materiale flessibile nella pressatura isostatica a caldo? Chiave per densità uniforme e precisione
- Qual è la funzione degli stampi elastici nella pressatura isostatica a caldo? Raggiungere una densità uniforme nelle particelle composite
