Un trattamento di pressatura isostatica a caldo (HIP) di breve durata rappresenta una strategia efficiente per gli elettroliti Al-LLZ poiché sfrutta un'immensa pressione per disaccoppiare la densificazione dal riscaldamento prolungato. Applicando un'elevata pressione isostatica (ad esempio, 127 MPa) insieme a un'alta temperatura, il processo genera una forza motrice massiccia che chiude i pori e lega i bordi dei grani in soli due minuti. Questa rapidità è fondamentale perché raggiunge una densità quasi teorica limitando drasticamente il tempo di esposizione del materiale al calore dannoso, prevenendo efficacemente la perdita di litio e la decomposizione chimica.
Il concetto chiave: La sinterizzazione standard richiede lunghi tempi di riscaldamento per raggiungere la densità, il che spesso distrugge la composizione chimica dell'Al-LLZ attraverso l'evaporazione del litio. Un breve trattamento HIP utilizza la pressione per forzare un'immediata densificazione, consentendo di ottenere una struttura altamente densa prima che possa verificarsi il degrado chimico.
La meccanica della rapida densificazione
Il ruolo delle forze simultanee
L'efficienza di questo metodo deriva dall'applicazione simultanea di energia termica e meccanica. Invece di fare affidamento esclusivamente sulla diffusione termica, il processo sottopone il materiale ad alte temperature (circa 1158°C) e ad un gas ad alta pressione (circa 127 MPa). Questa combinazione fornisce una forza motrice di gran lunga superiore ai metodi di sinterizzazione convenzionali.
Eliminazione della porosità residua
L'obiettivo fisico primario del trattamento HIP è la rimozione dei difetti strutturali. La pressione isostatica uniforme elimina efficacemente la porosità residua che persiste dopo la sinterizzazione convenzionale. Questa azione aumenta la densità relativa dei pellet ceramici fino a circa il 98%.
Miglioramento del legame dei bordi dei grani
Oltre alla semplice densità, la pressione migliora significativamente la connessione tra i singoli grani. Un legame più forte dei bordi dei grani è essenziale per abbassare la resistenza interfacciale. Il risultato è una struttura ceramica spesso trasparente, che indica l'assenza di vuoti che disperdono la luce.
Preservazione dell'integrità chimica
Mitigazione della volatilizzazione del litio
La sfida più grande nella lavorazione dell'Al-LLZ è l'instabilità del materiale ad alte temperature. Tempi di permanenza prolungati portano tipicamente alla volatilizzazione (evaporazione) del litio. Limitando il trattamento a circa due minuti, il processo si conclude prima che una significativa perdita di litio possa compromettere la stechiometria del materiale.
Prevenzione della decomposizione del materiale
L'esposizione prolungata al calore può causare la scomposizione dell'Al-LLZ in fasi secondarie indesiderabili. Queste fasi secondarie agiscono come isolanti, ostacolando gravemente la conduttività ionica. La lavorazione rapida mantiene la purezza di fase richiesta per elettroliti ad alte prestazioni.
Soppressione della crescita dei dendriti
L'integrità strutturale ottenuta da questo breve trattamento ha benefici operativi diretti. Una superficie altamente densa e non porosa è meccanicamente abbastanza robusta da sopprimere la crescita dei dendriti di litio. Ciò si ottiene senza sacrificare la conduttività ionica che andrebbe persa durante un trattamento termico più lungo.
Comprensione dei compromessi
La precisione del tempo
Sebbene efficiente, l'aspetto "breve" di questa strategia è un vincolo rigoroso, non solo un suggerimento. Estendere il processo oltre la finestra necessaria reintroduce i rischi di volatilizzazione e decomposizione. Gli operatori devono controllare con precisione il ciclo termico per garantire che il tempo di permanenza non subisca deviazioni.
Complessità dell'attrezzatura
Raggiungere 127 MPa a 1158°C richiede hardware specializzato e robusto rispetto ai forni standard. L'efficienza del *processo* è elevata, ma il *requisito di capitale* per i macchinari è significativo. Questo metodo è più adatto per la densificazione finale piuttosto che per la formatura iniziale.
Fare la scelta giusta per il tuo obiettivo
Per massimizzare l'utilità dei trattamenti HIP di breve durata per i tuoi elettroliti Al-LLZ, considera le tue metriche di prestazione primarie:
- Se il tuo obiettivo principale è la conduttività ionica: Dai priorità al rigoroso limite di due minuti per garantire la purezza di fase e prevenire la formazione di fasi secondarie isolanti.
- Se il tuo obiettivo principale è la soppressione dei dendriti: Assicurati che la pressione applicata raggiunga la soglia di 127 MPa per ottenere la densità di circa il 98% richiesta per la resistenza meccanica.
Sostituendo il tempo con la pressione, risolvi il conflitto fondamentale tra densità fisica e stabilità chimica.
Tabella riassuntiva:
| Metrica chiave | Sinterizzazione convenzionale | HIP di breve durata (2 min) |
|---|---|---|
| Tempo di densificazione | Ore | ~2 Minuti |
| Densità finale | Inferiore, con porosità residua | ~98% (Vicino al teorico) |
| Perdita di litio | Significativa a causa della volatilizzazione | Minimizzata |
| Purezza di fase | Rischio di decomposizione | Mantenuta |
| Beneficio primario | Attrezzatura più semplice | Conduttività ionica superiore e soppressione dei dendriti |
Ottieni la massima densità e conduttività ionica per i tuoi materiali per batterie allo stato solido con le presse da laboratorio di precisione di KINTEK.
Le nostre specializzate presse da laboratorio riscaldate e presse isostatiche sono progettate per fornire le condizioni precise, come 127 MPa di pressione a 1158°C, necessarie per trattamenti HIP rapidi ed efficaci. Ciò consente ai ricercatori come te, che lavorano con materiali sensibili come l'Al-LLZ, di eliminare la porosità e preservare l'integrità chimica in pochi minuti, non ore.
Contattaci oggi stesso per discutere come le nostre soluzioni di presse da laboratorio possono ottimizzare il tuo processo e accelerare la tua ricerca e sviluppo.

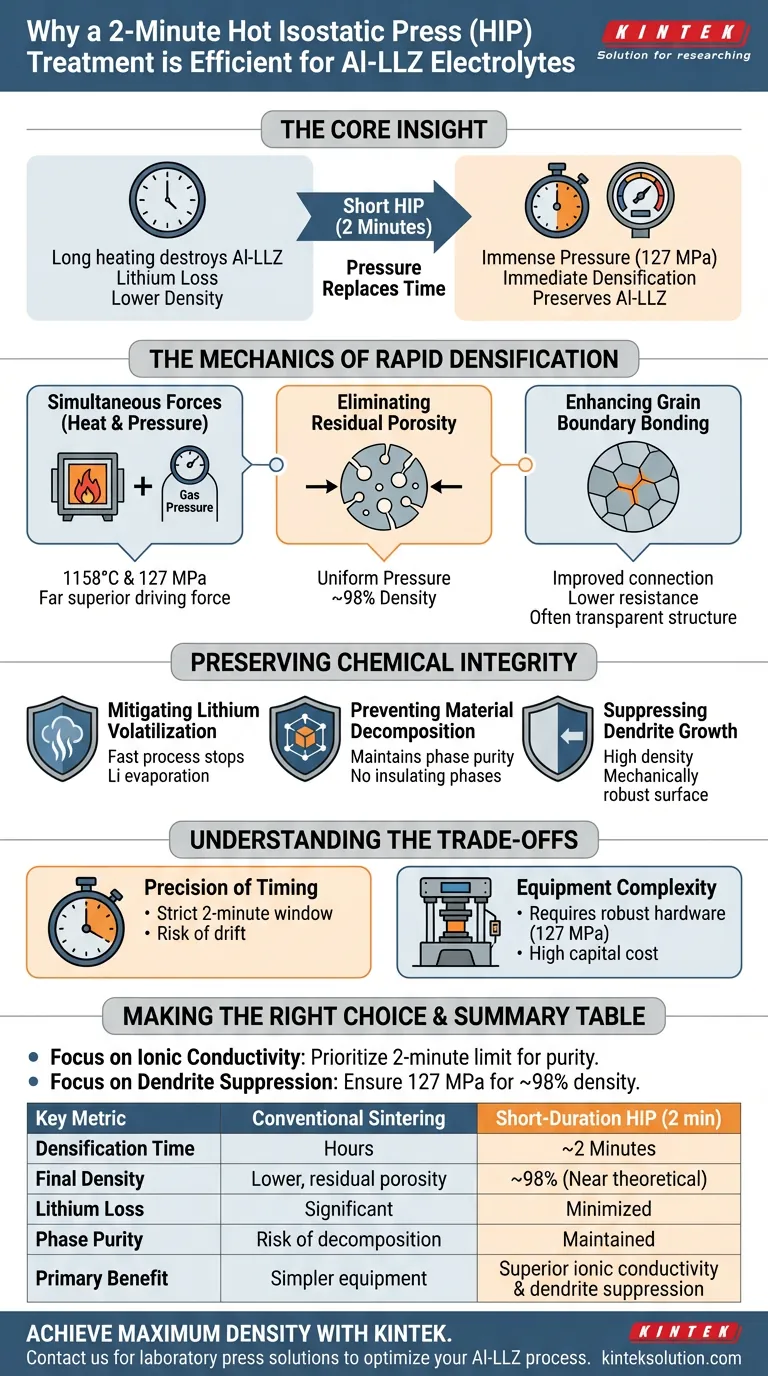

Guida Visiva
Prodotti correlati
- Macchina pressa idraulica riscaldata ad alta temperatura automatica con piastre riscaldate per il laboratorio
- Macchina pressa idraulica automatica riscaldata con piastre calde per il laboratorio
- Macchina pressa idraulica riscaldata con piastre riscaldate per la pressa a caldo del laboratorio della scatola di vuoto
- Macchina automatica riscaldata della pressa idraulica con i piatti riscaldati per il laboratorio
- Laboratorio Split manuale riscaldato macchina pressa idraulica con piastre calde
Domande frequenti
- Perché una pressa idraulica a caldo è fondamentale nella ricerca e nell'industria? Sbloccare la precisione per risultati superiori
- Come vengono applicate le presse idrauliche riscaldate nei settori dell'elettronica e dell'energia?Sbloccare la produzione di precisione per i componenti ad alta tecnologia
- Perché una pressa idraulica riscaldata è essenziale per il processo di sinterizzazione a freddo (CSP)? Sincronizzare pressione e calore per la densificazione a bassa temperatura
- Come influisce l'uso di una pressa a caldo idraulica a diverse temperature sulla microstruttura finale di un film di PVDF? Ottenere porosità o densità perfette
- Perché una pressa idraulica riscaldata è considerata uno strumento fondamentale negli ambienti di ricerca e produzione? Sblocca precisione ed efficienza nella lavorazione dei materiali
