Il processo di pressatura a caldo è il fattore critico per attivare il potenziale elettrochimico degli elettroliti LLZTO/PVDF. Trasforma fisicamente il materiale da una membrana sciolta e porosa in un foglio denso e integrato. Applicando calore per ammorbidire il polimero e pressione per compattare la struttura, si eliminano efficacemente le intercapedini d'aria isolanti e si costringe il polimero a legarsi strettamente alle particelle ceramiche, stabilendo i percorsi continui necessari per il trasporto degli ioni di litio.
Concetto chiave: Lo stato "as-cast" di un elettrolita composito è intrinsecamente difettoso a causa della porosità microscopica causata dall'evaporazione del solvente. La pressatura a caldo corregge questo difetto raddoppiando la densità della membrana, aumentando spesso la conduttività ionica di tre ordini di grandezza.
La barriera fisica negli elettroliti compositi
Il problema della porosità residua
Quando le membrane LLZTO/PVDF vengono formate tramite spray coating o colata, l'evaporazione dei solventi lascia inevitabilmente pori microscopici. Questi vuoti sono riempiti d'aria, che agisce come isolante elettrico all'interno del materiale.
Percorsi ionici disconnessi
In questo stato sciolto, "as-cast", il contatto tra i riempitivi ceramici conduttivi (LLZTO) e la matrice polimerica (PVDF) è scarso. Gli ioni non possono viaggiare in modo efficiente perché i percorsi fisici sono interrotti da intercapedini, con conseguente elevata resistenza interna e scarse prestazioni della batteria.
Come la pressatura a caldo trasforma la microstruttura
Ammorbidimento termico e flusso del polimero
Le piastre riscaldate della pressa aumentano la temperatura della membrana, solitamente intorno ai 100°C. Questo calore riduce la viscosità del polimero PVDF, causandone l'ammorbidimento e il flusso.
Eliminazione meccanica dei vuoti
Contemporaneamente, l'applicazione di pressione (ad esempio, 2 MPa) forza questo polimero ammorbidito negli spazi interstiziali tra le particelle ceramiche. Questa azione espelle le sacche d'aria e riempie i vuoti creati durante il processo di essiccazione iniziale.
Creazione di una struttura monolitica
Il risultato è un processo di "densificazione" in cui la densità della membrana può effettivamente raddoppiare. Il materiale passa da una raccolta di strati scarsamente associati a un singolo film monolitico privo di difetti con un intimo contatto interfacciale.
L'impatto sulle prestazioni elettrochimiche
Miglioramento di ordini di grandezza
L'eliminazione della porosità ha un effetto drastico sulla conduttività. La ricerca indica che questa densificazione può aumentare la conduttività ionica a temperatura ambiente fino a tre ordini di grandezza.
Stabilire canali di trasporto continui
Creando un contatto stretto ai bordi dei grani e tra il polimero e la ceramica, la pressatura a caldo stabilisce percorsi di diffusione continui. Ciò consente agli ioni di litio di muoversi liberamente attraverso il composito, raggiungendo potenzialmente livelli di conduttività fino a 7,2 mS/cm.
Verifica tramite analisi microscopica
Il successo di questo processo è misurabile visivamente. I confronti tramite Microscopia Elettronica a Scansione (SEM) mostrano tipicamente un netto contrasto: una sezione trasversale porosa e ruvida prima della pressatura, rispetto a una superficie liscia e non porosa dopo la pressatura.
Variabili critiche di processo e compromessi
La necessità di precisione
Sebbene la pressatura a caldo sia vitale, non è un metodo di forza bruta; richiede un controllo preciso. È necessario bilanciare la temperatura per garantire che il polimero fluisca senza degradarsi e applicare la corretta pressione per densificare il film senza frantumare i riempitivi ceramici.
Interdipendenza delle proprietà fisiche
Il processo non migliora solo la conduttività; influisce anche sulla stabilità meccanica. Un film ben pressato ha migliori proprietà meccaniche e temperature di transizione vetrosa ottimizzate, ma per ottenerlo è necessario ottimizzare il ciclo di pressatura per lo spessore e la composizione specifici della vostra membrana.
Fare la scelta giusta per il tuo obiettivo
Per massimizzare le prestazioni del tuo elettrolita LLZTO/PVDF, allinea i tuoi parametri di processo con i tuoi obiettivi specifici:
- Se il tuo obiettivo principale è massimizzare la conduttività ionica: Dai priorità a pressioni più elevate all'interno della finestra di stabilità del polimero per garantire l'eliminazione assoluta dei vuoti microscopici, poiché le intercapedini d'aria sono il principale collo di bottiglia per il trasporto ionico.
- Se il tuo obiettivo principale è l'integrità meccanica: Concentrati sulla variabile temperatura per garantire un flusso sufficiente del polimero e il riarrangiamento delle catene molecolari, creando un film coeso e monolitico che resista allo stress fisico.
La pressatura a caldo non è semplicemente una fase di finitura; è il meccanismo di attivazione fondamentale che trasforma una miscela composita grezza in un elettrolita solido funzionale.
Tabella riassuntiva:
| Effetto della pressatura a caldo | Risultato |
|---|---|
| Elimina i pori d'aria | Rimuove le intercapedini isolanti, il principale collo di bottiglia per il trasporto ionico. |
| Raddoppia la densità della membrana | Crea una struttura densa e monolitica da un film sciolto e poroso. |
| Aumenta la conduttività ionica | Può aumentare la conduttività fino a tre ordini di grandezza (ad es. a 7,2 mS/cm). |
| Migliora la stabilità meccanica | Forza un intimo contatto polimero-ceramica per un film coeso e robusto. |
Pronto ad attivare il pieno potenziale della tua ricerca sugli elettroliti allo stato solido?
KINTEK è specializzata in presse da laboratorio di precisione, comprese presse da laboratorio automatiche e presse da laboratorio riscaldate, progettate per fornire il controllo esatto di temperatura e pressione richiesto per replicare il processo critico di pressatura a caldo per materiali come LLZTO/PVDF. Ottieni membrane consistenti e ad alta densità e sblocca una conduttività ionica superiore nel tuo laboratorio.
Contatta i nostri esperti oggi stesso per trovare la pressa ideale per i tuoi specifici obiettivi di sviluppo dell'elettrolita.

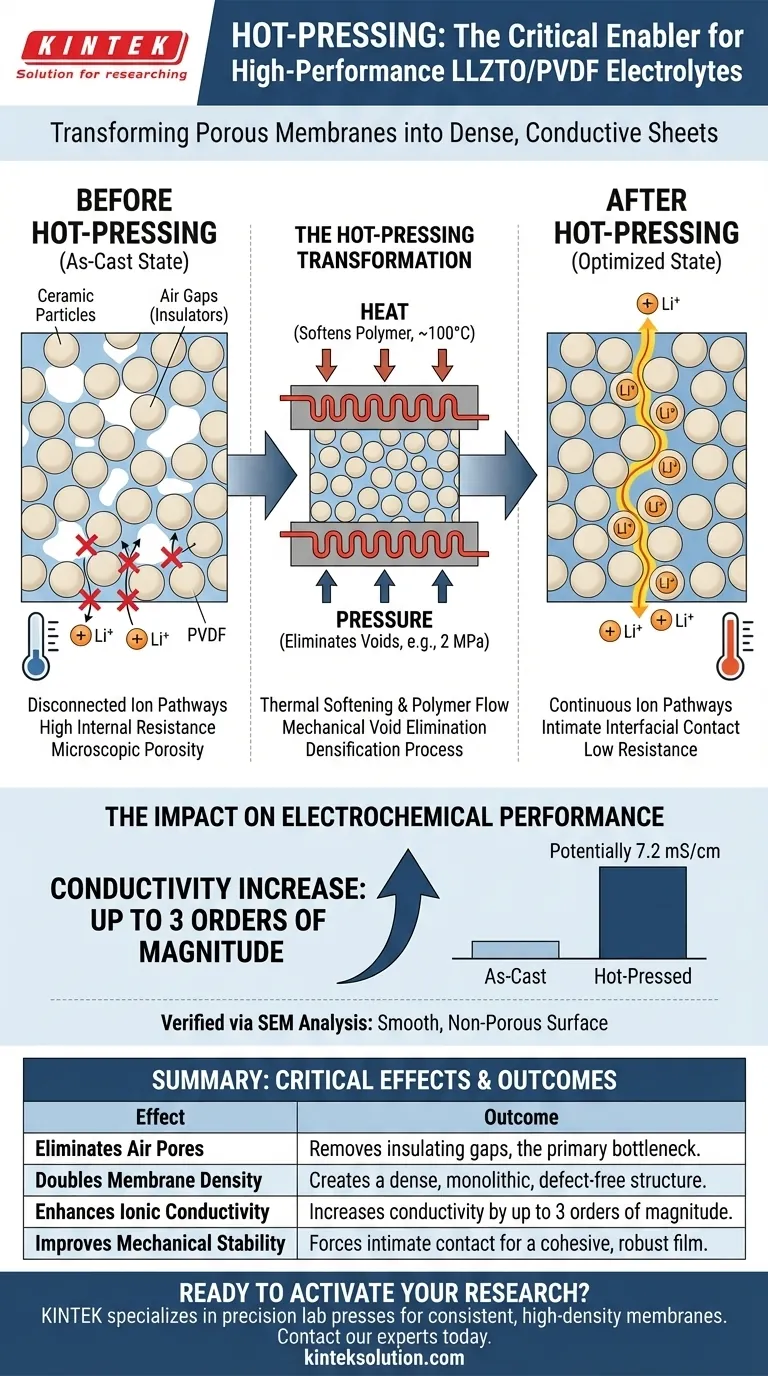

Guida Visiva
Prodotti correlati
- Macchina pressa idraulica riscaldata ad alta temperatura automatica con piastre riscaldate per il laboratorio
- Pressa Idraulica da Laboratorio Riscaldata 24T 30T 60T con Piastre Calde per Laboratorio
- Pressa Idraulica Riscaldata Automatica con Piastre Calde per Laboratorio
- Macchina automatica riscaldata della pressa idraulica con i piatti riscaldati per il laboratorio
- Pressa da laboratorio idraulica riscaldata manuale con piastre calde integrate Macchina pressa idraulica
Domande frequenti
- Perché viene utilizzato un processo di riscaldamento a stadi durante lo stampaggio a caldo di compositi in polipropilene? Ottenere una fusione uniforme
- Quale ruolo svolge una pressa da laboratorio nella preparazione dei corpi verdi ceramici LSTH? Raggiungere una densità relativa del 98%
- Qual è lo scopo della pressatura a caldo ad alta temperatura (repressing) dopo la fase di sinterizzazione nella metallurgia delle polveri? Raggiungere la piena densità
- Perché una pressa a caldo da laboratorio ad alta precisione è fondamentale per lo stampaggio di piastre campione in PP ignifugo? Garantire l'accuratezza dei test.
- Perché è necessaria una pressa riscaldata elettricamente ad alta precisione per i film nanocompositi in PHB? Ottimizzare l'integrità strutturale
