Il metodo principale per valutare le proprietà meccaniche dei film di Li₇La₃Zr₂O₁₂ (LLZO) utilizzando una pressa da laboratorio consiste nell'equipaggiarla con dispositivi specializzati per eseguire un test di flessione a tre punti.
Questa configurazione trasforma la pressa da strumento di fabbricazione a strumento di prova, consentendo la misurazione quantitativa della resistenza meccanica, della resistenza alla frattura e della capacità del materiale di resistere alle forze di flessione che incontrerà durante l'assemblaggio della batteria e il ciclo di vita a lungo termine.
Concetto chiave Sebbene una pressa da laboratorio sia standard per la fabbricazione di pellet LLZO densi, il suo ruolo nella valutazione è fondamentale per la convalida della sicurezza. Eseguendo test di frattura e flessione, la pressa verifica che l'elettrolita possa resistere alla pressione fisica dello stack della batteria senza fratturarsi, una modalità di guasto che porta direttamente alla propagazione dei dendriti e ai cortocircuiti interni.
Tecniche di valutazione meccanica
Test di flessione a tre punti

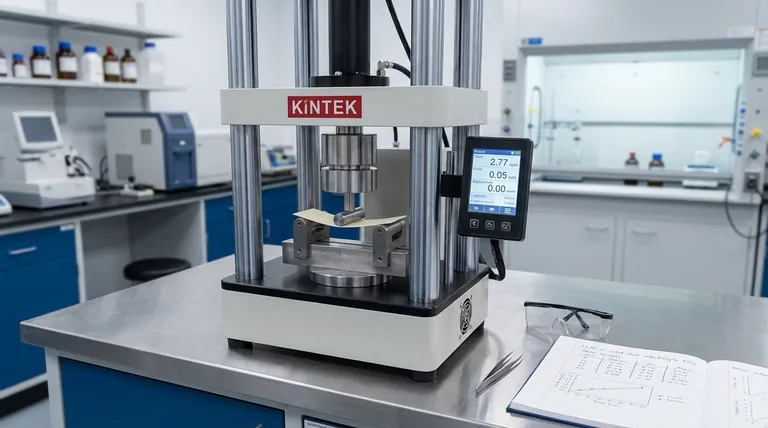

Per valutare l'integrità strutturale dei film LLZO, la pressa da laboratorio è dotata di un dispositivo di flessione a tre punti. Questo test applica un carico specifico al centro del film mentre questo poggia su due supporti esterni.
Quantificazione della resistenza alla frattura
I dati raccolti da questo test rivelano la resistenza a flessione della ceramica. Questa misura quantitativa è essenziale perché l'LLZO è fragile; conoscere l'esatto punto di rottura aiuta gli ingegneri a progettare processi di assemblaggio che non superino i limiti meccanici del materiale.
Previsione dell'affidabilità a lungo termine
La valutazione non riguarda solo la resistenza iniziale. Simula lo stress che il film deve sopportare nel corso di migliaia di cicli. Garantire che il film LLZO mantenga l'integrità sotto pressione è vitale per prevenire crepe che consentono ai dendriti di litio di penetrare nell'elettrolita.
Stabilire le proprietà meccaniche tramite la fabbricazione
Per valutare accuratamente l'LLZO, è necessario prima fabbricare campioni con densità uniforme. La pressa svolge un ruolo definitivo nello stabilire le proprietà meccaniche di base del materiale.
Pressatura a freddo e formazione del corpo verde
Per la lavorazione della ceramica LLZO pura, una pressa di precisione compatta la polvere in un "corpo verde" (pellet non sinterizzato). La pressione deve essere rigorosamente controllata per compattare strettamente le particelle, riducendo la porosità interna.
Il ruolo dei gradienti di densità
Un aspetto critico della qualità meccanica è l'uniformità. La pressatura uniaxiale standard può creare densità non uniforme. Ciò porta a concentrazioni di stress dove le crepe possono iniziare durante la sinterizzazione o il test, compromettendo la valutazione meccanica.
Pressatura isostatica a freddo (CIP)
Per superare i limiti della pressatura uniaxiale, viene utilizzata la pressatura isostatica a freddo (CIP). Applicando una pressione idrostatica uniforme (ad esempio, 60 MPa), la CIP produce pellet con un'eccezionale uniformità di densità. Ciò minimizza le concentrazioni di stress interne, fornendo un campione di alta qualità e privo di difetti per test meccanici accurati.
Valutazione dell'interfaccia e dell'assemblaggio
Ottimizzazione del contatto litio-elettrolita
Oltre ai test distruttivi, la pressa viene utilizzata per valutare e ottimizzare la meccanica di assemblaggio. Applica una pressione esterna per forzare il metallo di litio morbido contro la superficie dura dell'LLZO.
Riduzione della resistenza interfacciale
Questa applicazione di pressione è fondamentale per creare un'interfaccia priva di vuoti. Il contatto intimo migliora la bagnabilità e riduce la resistenza interfacciale.
Soppressione della crescita dei dendriti
Meccanicamente, questa pressione aiuta a sopprimere la crescita dei dendriti di litio. Se la pressa stabilisce una pressione di contatto sufficiente, la probabilità di penetrazione dei dendriti – e il conseguente guasto meccanico dell'elettrolita – è significativamente ridotta.
Comprendere i compromessi
Pressatura uniaxiale vs. isostatica
Sebbene una pressa uniaxiale standard sia sufficiente per la formazione di pellet di base, spesso si traduce in gradienti di densità. Per una rigorosa valutazione meccanica, questa inomogeneità può distorcere i risultati, facendo apparire il materiale più debole di quanto non sia. La CIP è preferita per generare dati di base coerenti.
Sensibilità alla pressione
C'è una linea sottile tra ottimizzazione e distruzione. L'applicazione di una pressione eccessiva durante l'assemblaggio o la formazione del corpo verde può indurre micro-crepe nella ceramica LLZO fragile. Al contrario, una pressione insufficiente porta a elevata porosità e scarsa conduttività ionica.
Considerazioni termiche
Quando si lavora con elettroliti compositi polimerici (come PEO-LLZO), è necessaria una pressa a caldo. La pressatura a freddo è inefficace qui; il calore è necessario per fondere la matrice polimerica in modo che possa fluire nei vuoti. L'uso di una pressa a freddo su questi materiali comporterà una scarsa adesione e dati meccanici inaccurati.
Fare la scelta giusta per il tuo obiettivo
Per garantire l'affidabilità della tua batteria completamente allo stato solido, seleziona il metodo di pressatura che si allinea alla tua specifica fase di sviluppo:
- Se il tuo obiettivo principale è quantificare i limiti di frattura: Utilizza una pressa dotata di dispositivi di flessione a tre punti per determinare lo stress massimo che il film LLZO può sopportare prima del cedimento.
- Se il tuo obiettivo principale è l'uniformità del campione: Utilizza la pressatura isostatica a freddo (CIP) per eliminare i gradienti di densità e le sollecitazioni interne, garantendo che i dati del tuo test riflettano le vere proprietà del materiale.
- Se il tuo obiettivo principale è la stabilità dell'interfaccia: Utilizza una pressa per applicare una pressione di assemblaggio controllata per massimizzare il contatto tra l'anodo di litio e l'elettrolita LLZO, riducendo così la resistenza.
In definitiva, la pressa da laboratorio serve sia come creatore dell'integrità strutturale sia come giudice dei suoi limiti, garantendo la sicurezza del sistema di accumulo di energia finale.
Tabella riassuntiva:
| Obiettivo di valutazione | Metodo di pressatura consigliato | Risultato chiave |
|---|---|---|
| Quantificare i limiti di frattura | Pressa con dispositivi di flessione a tre punti | Misurare lo stress massimo prima del cedimento |
| Garantire l'uniformità del campione | Pressatura isostatica a freddo (CIP) | Eliminare i gradienti di densità per dati accurati |
| Ottimizzare la stabilità dell'interfaccia | Pressione di assemblaggio controllata | Massimizzare il contatto litio-LLZO, sopprimere i dendriti |
Garantisci l'affidabilità meccanica dei componenti della tua batteria allo stato solido.
Un'accurata valutazione meccanica è fondamentale per prevenire guasti dell'elettrolita e garantire la sicurezza della batteria. KINTEK è specializzata in macchine per presse da laboratorio, comprese presse da laboratorio automatiche, presse isostatiche e presse da laboratorio riscaldate, progettate per soddisfare le precise esigenze di ricerca e sviluppo delle batterie.
La nostra attrezzatura ti aiuta a:
- Quantificare la resistenza alla frattura: Esegui test accurati di flessione a tre punti per determinare i limiti dei film LLZO.
- Ottenere uniformità del campione: Utilizza la pressatura isostatica a freddo (CIP) per pellet privi di difetti e coerenti.
- Ottimizzare le interfacce di assemblaggio: Applica una pressione controllata per un contatto superiore litio-elettrolita.
Lascia che ti forniamo la pressa giusta per la tua specifica fase di sviluppo. Contatta KINTEK oggi stesso per discutere le tue esigenze di test e fabbricazione LLZO!
