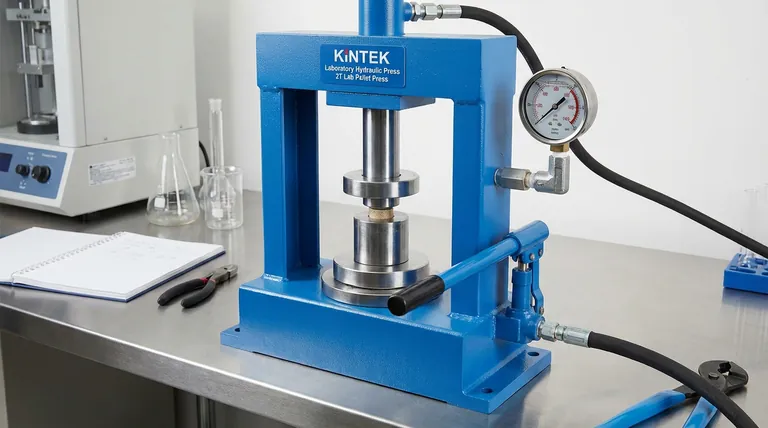

I cilindri idraulici sono i componenti principali delle presse idrauliche e convertono la pressione del fluido in forza meccanica attraverso un preciso movimento del pistone.Questi sistemi funzionano in base alla legge di Pascal, in cui la pressione del fluido limitato si trasmette in modo uguale in tutte le direzioni, consentendo a piccole forze in ingresso di generare pressioni massicce in uscita.Il design del cilindro consente un movimento lineare controllato e potente, essenziale per le applicazioni di compressione, stampaggio e collaudo dei materiali in tutti i settori industriali.
Punti chiave spiegati:
-
Principio di funzionamento di base
- I cilindri idraulici contengono un pistone che si muove linearmente all'interno di una camera sigillata.
- Il fluido idraulico pressurizzato (tipicamente olio) entra nel cilindro attraverso le porte
- La pressione del fluido agisce sulla superficie del pistone, creando una forza (Forza = Pressione × Area)
- Lo stelo del pistone trasmette questa forza al piano della pressa o all'utensile.
-
Applicazione della Legge di Pascal
- Il sistema funziona in base al principio che la pressione del fluido confinato si trasmette in egual misura in tutte le direzioni.
- Una piccola forza applicata a un pistone di superficie ridotta crea una pressione a livello di sistema.
- Questa pressione agisce su un pistone di area maggiore, moltiplicando la forza in uscita
- Il rapporto di moltiplicazione della forza è uguale al rapporto di area tra i pistoni
-
Componenti chiave e loro funzioni
- Cilindro:Contiene il pistone e il fluido idraulico in pressione
- Pistone:Separa le zone di pressione trasferendo la forza del fluido al movimento meccanico.
- Stelo del pistone:Si collega al meccanismo della pressa, trasmettendo la forza lineare.
- Guarnizioni:Impediscono la fuoriuscita del fluido e consentono un movimento fluido del pistone
- Porte:Consentono l'ingresso e l'uscita controllata del fluido da entrambi i lati del pistone.
-
Processo di generazione della forza
- La pompa idraulica pressurizza il fluido e lo invia al cilindro.
- Il fluido entra nel cilindro dietro il pistone, creando un differenziale di pressione
- La pressione agisce sull'area della sezione trasversale del pistone
- La forza risultante spinge il pistone in avanti (corsa di estensione)
- L'inversione del flusso del fluido fa rientrare il pistone (corsa di ritorno)
-
Caratteristiche di controllo e regolazione
- Le valvole di sicurezza impediscono il sovraccarico del sistema
- Le valvole di controllo del flusso regolano la velocità del pistone regolando la portata del fluido.
- Le valvole direzionali determinano il lato del pistone che riceve la pressione.
- I dispositivi di bilanciamento idraulico assicurano un movimento stabile e privo di vibrazioni
-
Variazioni operative
- Cilindri a semplice effetto:Pressione applicata su un lato, con ritorno a molla/gravità
- Cilindri a doppio effetto:Pressione applicata alternativamente su entrambi i lati per un movimento controllato in entrambe le direzioni.
- Cilindri telescopici:Forniscono uno sbraccio più ampio pur mantenendo dimensioni compatte in posizione retratta
- Cilindri differenziali:Hanno aree del pistone disuguali su ciascun lato per ottenere forze di estensione/ritrazione diverse.
-
Caratteristiche delle prestazioni
- Forza in uscita direttamente proporzionale all'area del pistone e alla pressione del sistema
- Velocità di movimento determinata dalla portata e dall'area del pistone
- Le corse variano tipicamente da pochi pollici a diversi metri
- Le forze di chiusura possono raggiungere centinaia di tonnellate nelle presse industriali
-
Integrazione del sistema
- I cilindri si collegano alle pompe idrauliche attraverso tubi flessibili ad alta pressione
- I controlli elettronici consentono una regolazione precisa della pressione e della posizione
- Possono essere incorporati sistemi di riscaldamento per i processi sensibili alla temperatura
- Gli interblocchi di sicurezza impediscono il funzionamento in condizioni non sicure
Questo elegante sistema di trasmissione della forza consente alle presse idrauliche di ottenere una compressione precisa e potente per applicazioni che vanno dalla preparazione dei campioni in laboratorio alla formatura industriale dei metalli.La capacità del cilindro di generare una forza costante e controllabile lo rende indispensabile per i processi che richiedono una pressione elevata e un funzionamento regolare.
Tabella riassuntiva:
Componente | Funzione |
---|---|
Canna del cilindro | Contiene il pistone e il fluido idraulico in pressione |
Pistone | Trasferisce la forza del fluido al movimento meccanico |
Stelo del pistone | Si collega al meccanismo della pressa, trasmettendo la forza lineare |
Guarnizioni | Impediscono le perdite di fluido e consentono un movimento fluido |
Porte | Ingresso/uscita del fluido di controllo su entrambi i lati del pistone |
Valvole di scarico della pressione | Impediscono il sovraccarico del sistema |
Valvole di controllo del flusso | Regolano la velocità del pistone regolando il flusso del fluido |
