Cassetto portaoggetti

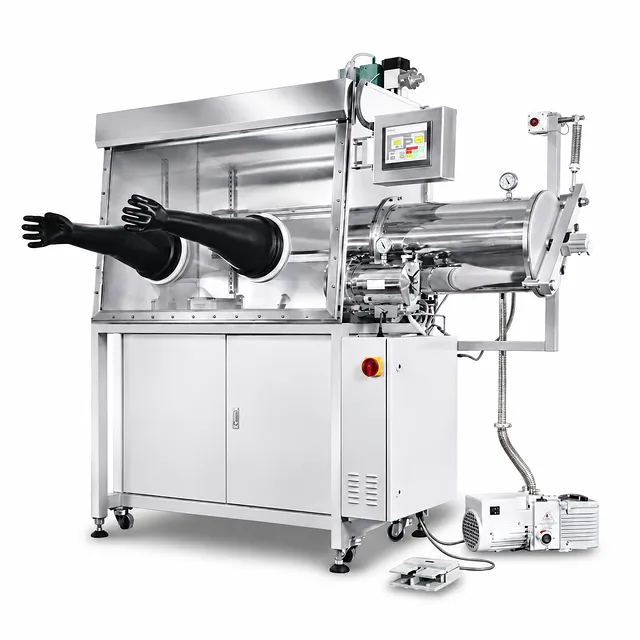

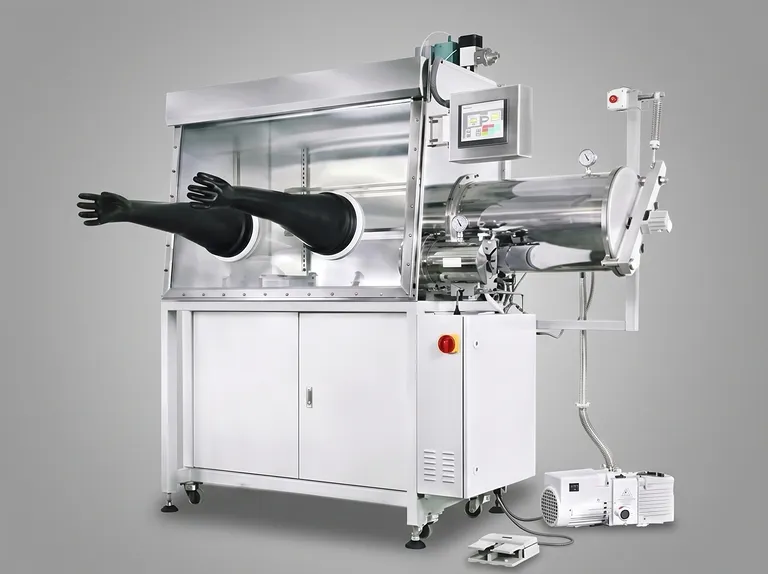

Glove box di super purificazione con porta di transito grande automatica e sistema IoT
Numero articolo : ST18
Il prezzo varia in base a specifiche e personalizzazioni
- Purezza atmosferica
- < 1 ppm H2O & < 1 ppm O2
- Anticamera principale
- Ø360 × 600 mm (Porta a sollevamento verticale automatica)
- Architettura di controllo
- Touchscreen PLC Siemens con integrazione Cloud IoT
Spedizione:
Contattaci per ottenere i dettagli sulla spedizione. Buon divertimento Garanzia di spedizione puntuale.
Perché Scegliere Noi
Processo di ordinazione semplice, prodotti di qualità e supporto dedicato per il successo della tua azienda.
Panoramica del prodotto
Questa glove box di super purificazione fornisce un ambiente a gas inerte controllato e ultrapulito, appositamente studiato per la ricerca scientifica e la prototipazione industriale sensibili all'umidità e all'ossigeno. Dotato di una colonna di purificazione del gas a circuito chiuso integrata e di una gestione atmosferica automatizzata, il sistema mantiene rigorose soglie di purezza inferiori a 1 ppm per umidità e ossigeno. Combinando una robusta struttura in acciaio inossidabile 304 con l'accesso alla camera di transito a sollevamento verticale automatizzato e un'architettura IoT intelligente connessa al cloud, questa apparecchiatura elimina i rischi di contaminazione, semplificando notevolmente i flussi di lavoro di carico dei materiali.
Progettato principalmente per università, laboratori nazionali e istituti di ricerca high-tech, il sistema funge da piattaforma fondamentale per la fabbricazione di batterie agli ioni di litio e allo stato solido, la sintesi organometallica, lo sviluppo di celle solari a perovskite e la metallurgia specializzata. Il sistema IoT integrato offre ai responsabili di laboratorio e ai ricercatori una visibilità remota completa, telemetria operativa in tempo reale, registri di manutenzione automatizzati e coordinamento multi-dispositivo, consentendo lo svolgimento di esperimenti continui senza la necessità di una presenza fisica costante alla postazione di lavoro.
Costruito per resistere a operazioni di laboratorio continue e a lungo termine, l'involucro integra valvole elettropneumatiche di alta qualità, soffianti di circolazione ad alta capacità e sensori di gas di precisione per garantire un contenimento costante. Che sia configurato con gas di lavoro azoto, argon o elio, questo sistema offre un'integrità ermetica senza compromessi, un'affidabile tenuta del vuoto e una protezione di sicurezza contro la sovrapressione per salvaguardare campioni pericolosi, composti preziosi e il personale operativo in ambienti di ricerca rigorosi.
Caratteristiche principali
- Capacità di purificazione sub-PPM: Colonna di purificazione singola ad alta efficienza riempita con 5 kg di catalizzatore di rame e 5 kg di setaccio molecolare, che raggiunge e mantiene livelli di umidità e ossigeno inferiori a 1 ppm, garantendo zero ossidazione o idrolisi durante la sintesi critica.
- Connettività IoT intelligente: Il sistema intelligente IoT integrato consente il controllo remoto mobile, la gestione centralizzata di flotte multi-dispositivo, la sincronizzazione dello stato in tempo reale, rapporti di telemetria basati su cloud, diagnostica automatica dei guasti e avvisi push mobili immediati per parametri anomali.

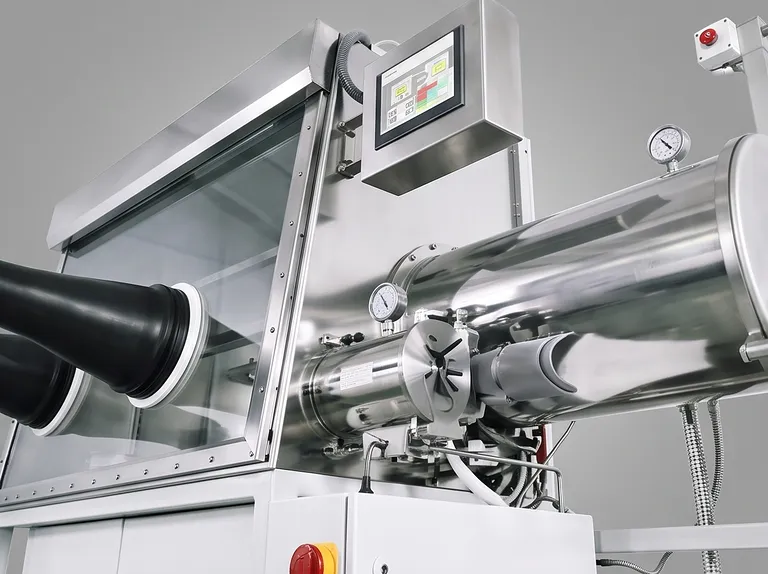

- Camera di transito grande a sollevamento verticale automatizzato: La porta motorizzata in alluminio anodizzato a sollevamento verticale elimina il raggio di rotazione delle tradizionali porte a battente, semplificando il carico di campioni ad alto rendimento e riducendo l'usura delle guarnizioni e lo stress meccanico sulla camera a vuoto.
- Controllo touch screen PLC Siemens industriale: L'interfaccia uomo-macchina intuitiva automatizza la circolazione del gas, il bilanciamento della pressione, i cicli di rigenerazione e l'autodiagnosi del sistema con accesso utente multilivello protetto da password.
- Regolazione automatica della pressione e a pedale: Impostazioni della pressione della camera di lavoro programmabili entro ±15 mbar con protezione automatica da sovrapressione attivata oltre ±16 mbar, completate da regolazioni della pressione a pedale a mani libere durante la manipolazione con i guanti.
- Circolazione del gas a circuito chiuso ad alta capacità: La soffiante di circolazione integrata fornisce portate di circolazione standard di 90 m³/h (aggiornabili a 145 m³/h o 180 m³/h) per eliminare rapidamente i contaminanti dopo i cicli di spurgo della camera di transito e l'introduzione dei campioni.
- Purificazione rigenerativa automatizzata: Sequenza di rigenerazione termica completamente automatizzata e controllata da PLC che utilizza gas di formatura (dal 5% al 10% di H2 bilanciato con gas inerte) per ripristinare la massima reattività chimica dei letti di catalizzatore senza richiedere manipolazione o smontaggio manuale.
- Involucro in acciaio inossidabile igienico per impieghi gravosi: Realizzato in acciaio inossidabile 304 spesso 3 mm con finitura interna spazzolata a film d'olio per una facile decontaminazione tramite pulizia e finitura esterna a specchio per una maggiore resistenza chimica e compatibilità con camere bianche.
- Architettura a doppia camera di transito: Dotato sia di una camera di transito cilindrica grande automatizzata per il trasferimento di attrezzature ingombranti, sia di una mini camera di transito manuale per il carico rapido di piccoli volumi di strumenti, fiale e piccoli reagenti senza disturbare l'equilibrio della camera principale.
- Filtrazione antiparticolato in linea ultra-fine da 0,3 μm: I doppi filtri di ingresso e uscita del gas impediscono a polvere di catalizzatore, polveri sottili e particolato aerosolizzato di contaminare substrati sperimentali sensibili o danneggiare le valvole a valle.
Applicazioni
| Applicazione | Descrizione | Vantaggio chiave |
|---|---|---|
| Assemblaggio di batterie allo stato solido | Manipolazione di anodi in litio metallico reattivo, elettroliti solidi (solfuri/ossidi) e impilamenti di celle a sacchetto sensibili all'umidità. | Previene la passivazione e le reazioni collaterali mantenendo umidità e ossigeno < 1 ppm durante l'assemblaggio della cella. |
| Ricerca sul fotovoltaico a perovskite | Spin-coating, evaporazione termica e incapsulamento di precursori di perovskite alogenuri e strati attivi. | Elimina il rapido degrado ambientale, garantendo la massima efficienza di conversione energetica e riproducibilità del film. |
| Chimica organometallica sensibile all'aria | Manipolazione, stoccaggio e catalisi di leganti piroforici, reagenti di Grignard e complessi di metalli di transizione a bassa valenza. | Elimina i rischi di infiammabilità prevenendo l'avvelenamento prematuro del catalizzatore e il degrado dei composti. |
| Incapsulamento OLED e microelettronica | Deposizione e confezionamento di materiali semiconduttori organici, inchiostri conduttivi e strati di trasporto igroscopici. | Estende la durata operativa del dispositivo garantendo un ambiente di sigillatura ultrapuro e privo di umidità. |
| Lavorazione di polveri per stampa 3D | Manipolazione, setacciatura e recupero di polveri reattive sferiche di titanio, alluminio e superleghe di nichel. | Previene l'ossidazione della polvere, la contaminazione del lotto e la pericolosa accensione delle polveri durante la manipolazione. |
| R&S su supercondensatori e stoccaggio energetico | Sintesi di matrici di carbonio poroso ad alta superficie ed elettroliti non acquosi sensibili all'umidità. | Garantisce l'esatta stabilità della finestra elettrochimica senza che la contaminazione da tracce d'acqua causi l'evoluzione di gas parassiti. |
Specifiche tecniche
| Sottosistema / Gruppo | Parametro | Specifica (ST18) |
|---|---|---|
| Configurazione modello | Identificazione base | ST18 |
| Corpo camera | Dimensioni interne (L × P × A) | 1200 mm × 750 mm × 900 mm |
| Materiale strutturale | Acciaio inossidabile 304, spessore 3,0 mm | |
| Trattamento superficie interna | Finitura igienica spazzolata a film d'olio | |
| Trattamento superficie esterna | Finitura lucidata a specchio | |
| Finestra di visualizzazione | Vetro di sicurezza temperato inclinato da 8,0 mm | |
| Porte per guanti | POM / Lega di alluminio con guarnizione ermetica O-ring | |
| Guanti | Gomma butilica, spessore 0,4 mm, diametro porta 7" o 8" | |
| Ripiani interni | Ripiano in acciaio inossidabile a 2 livelli regolabile in altezza | |
| Illuminazione camera | Sistema di illuminazione a LED montato internamente sulla cappa | |
| Passanti di servizio | Porte cieche standard DN40KF + 1 interfaccia di alimentazione interna 220V | |
| Filtrazione particolato | Doppi filtri HEPA di ingresso e uscita gas da 0,3 μm | |
| Unità di purificazione | Configurazione colonna di purificazione | Purificatore rigenerativo a colonna singola |
| Purezza rimozione gas target | H2O < 1 ppm, O2 < 1 ppm | |
| Reagenti di purificazione | 5 kg catalizzatore di rame + 5 kg setaccio molecolare | |
| Capacità di adsorbimento chimico | Deossigenazione: 60 L O2; Disidratazione: 2,0 kg H2O | |
| Gas di lavoro compatibili | Azoto (N2), Argon (Ar), Elio (He) | |
| Portata soffiante circolazione | Soffiante integrata da 90 m³/h (Opzionale: 145 m³/h, 180 m³/h) | |
| Controllo ciclo di rigenerazione | Sequenza PLC completamente automatizzata | |
| Requisito gas di rigenerazione | Gas di lavoro miscelato con 5% - 10% di idrogeno (H2) | |
| Valvole angolari principali | Valvole angolari elettropneumatiche DN40KF | |
| Valvole di controllo processo | Gruppo collettore solenoide integrato | |
| Camera di transito grande principale | Dimensioni camera | Diametro 360 mm × Lunghezza 600 mm (Opzionale: Diametro 400 mm) |
| Materiale e finitura | Acciaio inossidabile 304 (interno spazzolato, esterno lucido a specchio) | |
| Costruzione porta | Meccanismo porta automatizzato a sollevamento verticale in alluminio anodizzato da 10 mm | |
| Movimentazione materiali | Vassoio scorrevole per materiali in acciaio inossidabile | |
| Controllo operativo | Ciclo di evacuazione e riempimento gestito da PLC automatico | |
| Visualizzazione pressione | Manometro differenziale analogico integrato | |
| Mini camera di transito secondaria | Dimensioni camera | Diametro 150 mm × Lunghezza 300 mm (Opzionale: Diametro 100 mm) |
| Materiale e finitura | Acciaio inossidabile 304 (interno spazzolato, esterno lucido a specchio) | |
| Funzionamento porta | Doppie porte manuali a battente con chiusura a tenuta stagna | |
| Visualizzazione pressione | Vacuometro analogico integrato | |
| Controllo e sistema IoT | Controller centrale | PLC Siemens con HMI touch screen ad alta risoluzione |
| Intervallo regolazione pressione | Configurabile dall'utente entro ±15 mbar | |
| Protezione sovrapressione | Protezione attiva automatica attivata a ±16 mbar | |
| Controllo a mani libere | Pedale bidirezionale per la regolazione della pressione della camera | |
| Funzioni rete IoT | Controllo remoto mobile, gestione multi-dispositivo, sincronizzazione dati in tempo reale | |
| Dati e diagnostica | Registrazione automatica dei rapporti dati, query storica, riparazione diagnostica remota | |
| Ridondanza sistema | Autocontrolli diagnostici con riavvio automatico in caso di interruzione di corrente | |
| Sensori analitici e pompa | Intervallo misurazione sensore ossigeno | Da 0 a 1000 ppm |
| Intervallo sensore punto di rugiada / umidità | Da 0 a 500 ppm | |
| Specifiche pompa a vuoto | Pompa rotativa a palette (opzioni 8 m³/h, 12 m³/h o 16 m³/h) | |
| Caratteristiche protezione pompa | Filtro nebbia d'olio di scarico integrato e controllo zavorra gas |
Perché scegliere questo prodotto
- Ingegneria del vuoto di grado industriale: Costruita con acciaio inossidabile 304 pesante da 3 mm e porte DN40KF lavorate a CNC, questa postazione di lavoro offre prestazioni a zero perdite e rigidità strutturale durante cicli continui di trasferimento ad alto vuoto.
- Gestione di laboratorio connessa: L'architettura IoT cloud integrata trasforma il tuo laboratorio in uno spazio di lavoro intelligente e connesso, consentendo una manutenzione proattiva delle apparecchiature, il monitoraggio dei parametri mobili in tempo reale e la reportistica automatizzata di conformità dei dati storici.
- Automazione ergonomica e salvaspazio: La camera di transito grande a sollevamento verticale automatizzato riduce l'affaticamento dell'operatore, evita l'ingombro della postazione di lavoro associato ai tradizionali meccanismi a porta battente e garantisce una pressione di sigillatura ripetibile attraverso migliaia di cicli operativi.
- Trasparenza analitica completa: Gli analizzatori integrati di tracce di umidità e ossigeno allo stato solido forniscono un feedback immediato e accurato, garantendo che i materiali sensibili vengano manipolati solo quando l'ambiente operativo soddisfa rigorosamente i criteri sub-ppm.
Contatta oggi stesso il nostro team di ingegneria tecnica per ricevere un preventivo dettagliato, discutere richieste dimensionali personalizzate o configurare passanti specializzati per la tua struttura di ricerca avanzata.
