Materiali di supporto per batterie
Materiale catodico per batterie litio-zolfo ad alte prestazioni: composito zolfo-carbonio
Numero articolo : FZ60
Il prezzo varia in base a specifiche e personalizzazioni
- Contenuto di zolfo
- 75% (personalizzabile 30%–80%)
- Capacità di scarica iniziale (0,1C)
- 1180 mAh/g
- Distribuzione granulometrica (D50)
- 15 µm
Spedizione:
Contattaci per ottenere i dettagli sulla spedizione. Buon divertimento Garanzia di spedizione puntuale.
Perché Scegliere Noi
Processo di ordinazione semplice, prodotti di qualità e supporto dedicato per il successo della tua azienda.

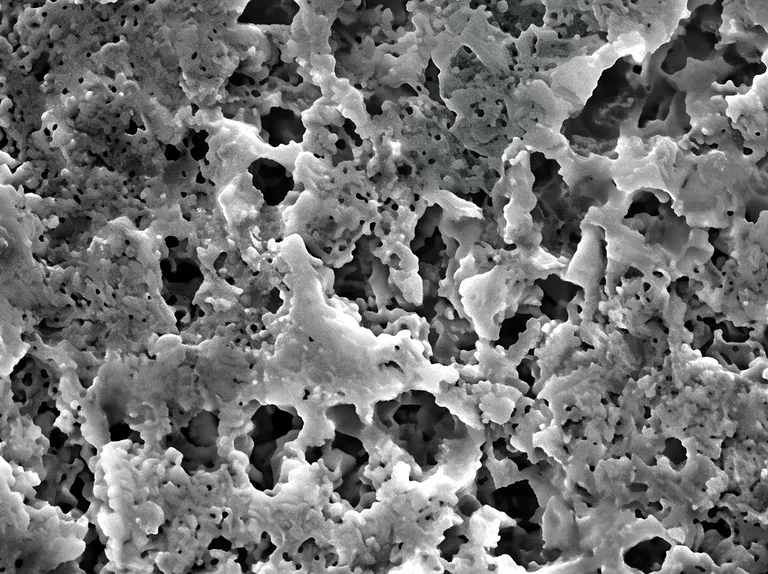

Panoramica del prodotto
Questo materiale catodico composito zolfo-carbonio ad alte prestazioni è progettato specificamente per la ricerca sulle batterie litio-zolfo (Li-S) di prossima generazione e per lo sviluppo elettrochimico avanzato. Infondendo zolfo elementare ad alta purezza in una matrice di carbonio poroso ottimizzata e altamente conduttiva, questo materiale supera efficacemente la natura intrinsecamente isolante dello zolfo, stabilendo al contempo un robusto incapsulamento fisico e chimico per sopprimere l'effetto navetta dei polisolfuri. Offre un eccezionale equilibrio tra elevato carico di materiale attivo, cinetica elettronica rapida e integrità strutturale durante i cicli ripetuti di carica e scarica.
Progettato per istituzioni accademiche, laboratori di R&S aziendali e strutture di prototipazione di batterie su scala pilota, il materiale si integra perfettamente nei flussi di lavoro standard di fabbricazione delle celle in laboratorio. Fornisce un comportamento elettrochimico coerente sia sulle piattaforme di valutazione a bottone (CR2032) che sulle architetture di celle a sacchetto ad alta densità energetica. I ricercatori possono confrontare in modo affidabile nuove formulazioni di elettroliti, leganti funzionali, separatori allo stato solido e interfacce anodiche al litio protettive utilizzando questo composito standardizzato ad alta resa.
Prodotto secondo rigorosi protocolli di controllo qualità, questa polvere catodica garantisce la coerenza tra i lotti in termini di distribuzione granulometrica, struttura dei pori e confinamento dello zolfo. Mostra un'affidabile stabilità del ciclo in condizioni di carico elevato, consentendo ai ricercatori e agli ingegneri delle batterie di accelerare la commercializzazione di sistemi di batterie ad alta energia specifica, evitando la variabilità comunemente associata alla sintesi interna di zolfo-carbonio.
Caratteristiche principali
- Elevato carico di zolfo attivo con confinamento su misura: Standardizzato al 75% in peso di zolfo (con sintesi personalizzata disponibile dal 30% all'80% in peso), il composito massimizza la densità energetica teorica mantenendo una completa dispersione dello zolfo all'interno della struttura ospite in carbonio conduttivo.
- Distribuzione granulometrica ottimizzata: Caratterizzata da una classificazione rigorosamente controllata (D10 = 5 µm, D50 = 15 µm, Dmax = 33 µm), questa polvere favorisce una reologia uniforme dello slurry, un'eccellente uniformità del rivestimento a lama (doctor-blade) e superfici dell'elettrodo prive di difetti.
- Architettura ad alta densità di compattazione (Tap Density): Progettato per raggiungere una densità di compattazione di 0,37 g/cm³, il composito consente ai ricercatori di fabbricare elettrodi compatti ad alta capacità areale senza compromettere la penetrazione dell'elettrolita o i percorsi di trasporto ionico.
- Eccezionale reversibilità elettrochimica: Offre un'elevata capacità di scarica specifica iniziale di 1180 mAh/g a 0,1C e 1090 mAh/g a 0,2C nelle configurazioni standard di celle a bottone CR2032, dimostrando una rapida cinetica redox e un elevato utilizzo del materiale attivo.
- Comprovata validità per celle a sacchetto (Pouch Cell): Convalidato in sistemi pratici di celle a sacchetto da 400 Wh/kg, raggiungendo una capacità specifica iniziale di 1200 mAh/g e una ritenzione della capacità superiore all'80% dopo 70 cicli continui in parametri operativi realistici.
- Robusta soppressione dei polisolfuri: La speciale architettura in carbonio poroso funge da efficiente barriera fisica e autostrada elettronica, riducendo drasticamente la perdita di massa attiva e minimizzando la crescita della resistenza interna durante il ciclaggio prolungato.
- Ampia compatibilità di formulazione: Pienamente compatibile con le apparecchiature standard di laboratorio per la miscelazione dello slurry, il rivestimento a lama, la calandratura e l'essiccazione sottovuoto, utilizzando leganti fluoropolimerici standard e additivi di carbonio conduttivo.
Applicazioni
| Applicazione | Descrizione | Vantaggio principale |
|---|---|---|
| R&S celle a bottone Li-S di nuova generazione | Prototipazione e screening di elettroliti liquidi avanzati, additivi fluorurati e concentrazioni di nitrato di litio su piattaforme CR2032. | Fornisce un materiale catodico di base elevato (1180 mAh/g a 0,1C) per misurare accuratamente l'efficacia degli additivi nell'elettrolita. |
| Prototipazione celle a sacchetto da 400 Wh/kg | Fabbricazione di celle a sacchetto multistrato destinate a dispositivi di stoccaggio energetico ad alta energia specifica per aviazione, droni e difesa. | Dimostra oltre l'80% di ritenzione della capacità in 70 cicli con una capacità iniziale del materiale di 1200 mAh/g. |
| Screening di leganti e additivi funzionali | Valutazione di nuove chimiche di leganti a base acquosa, conduttivi o autoriparanti (es. PVDF modificato, PAA, CMC/SBR) in condizioni di carico elevato. | La stretta distribuzione granulometrica (D50 = 15 µm) garantisce una dispersione costante dello slurry e metriche di adesione riproducibili. |
| Sviluppo di batterie allo stato solido | Integrazione di compositi zolfo-carbonio in matrici elettrolitiche allo stato solido a base di solfuri, ossidi o polimeri. | L'ospite conduttivo poroso attenua lo stress da espansione volumetrica e mantiene un contatto elettronico continuo durante il ciclaggio. |
| Ricerca su strati intermedi e separatori per polisolfuri | Test di separatori funzionalizzati, strati intermedi di carbonio e barriere in materiali 2D progettati per bloccare la migrazione dei polisolfuri. | L'elevato carico di zolfo (75% in peso) fornisce condizioni chimiche realistiche e impegnative per testare rigorosamente l'efficienza della barriera. |
| Caratterizzazione accademica dei materiali | Conduzione di analisi in-situ ed ex-situ (Raman, SEM, TEM e XRD) sulle transizioni di fase dello zolfo e sull'evoluzione strutturale. | L'elevata conducibilità grafitica e l'infusione uniforme dello zolfo forniscono dati spettroscopici di base puliti e riproducibili. |
Specifiche tecniche
| Parametro di specifica | Valore / Intervallo (Modello FZ60) |
|---|---|
| Contenuto di zolfo attivo | 75% in peso (Intervallo personalizzabile: 30% – 80% in peso) |
| Distribuzione granulometrica (D10) | 5 µm |
| Distribuzione granulometrica (D50) | 15 µm |
| Distribuzione granulometrica (Dmax) | 33 µm |
| Densità di compattazione (Tap Density) | 0,37 g/cm³ |
| Specifiche di imballaggio | 10 g / sacchetto (Foglio di alluminio sigillato sottovuoto) |
| Tempi di consegna standard | 7 giorni lavorativi |
| Carico di riferimento per cella a bottone | 5,5 mg/cm² (Rivestimento su un solo lato) |
| Formulazione slurry per cella a bottone | 91% in peso materiale composito : 3% in peso Ketjenblack (ECP) : 6% in peso PVDF (Arkema HSV900) |
| Sistema elettrolitico per cella a bottone | 1 M LiTFSI + 2% in peso LiNO₃ in DOL/DME (1:1 v/v) |
| Rapporto elettrolita/zolfo (E/S) | 14 µL/mg |
| Capacità cella a bottone @ 0,1C | Iniziale: 1180 mAh/g; 50° ciclo: 1000 mAh/g |
| Capacità cella a bottone @ 0,2C | Iniziale: 1090 mAh/g; 100° ciclo: 860 mAh/g |
| Benchmark energetico cella a sacchetto | Compatibilità sistema 400 Wh/kg |
| Metriche elettrochimiche cella a sacchetto | Capacità iniziale: 1200 mAh/g; Ritenzione a 70 cicli: >80% |
Perché scegliere questo prodotto
- Confinamento del carbonio progettato con precisione: A differenza delle rudimentali miscele meccaniche zolfo-carbonio, questo composito utilizza l'infusione termica per disperdere lo zolfo attivo in modo omogeneo attraverso i micro e mesopori interni, massimizzando il contatto elettrico e la durata del ciclaggio.
- Benchmark per la traduzione industriale: Con protocolli elettrochimici completamente documentati (che coprono rapporti esatti dello slurry, carichi di massa areale e dosaggi di elettrolita), questo materiale elimina i tentativi ed errori nel benchmarking delle celle.
- Ampie capacità di personalizzazione: Il contenuto di zolfo attivo può essere adattato dal 30% all'80% per soddisfare la densità energetica specifica, la capacità di velocità o i requisiti dell'interfaccia allo stato solido per iniziative di ricerca specializzate.
- Compatibilità diretta con i flussi di lavoro delle batterie: Le proprietà fisiche di questa polvere sono ottimizzate per una perfetta integrazione con mulini a sfere di laboratorio, miscelatori centrifughi planetari, spalmatrici slot-die/doctor-blade e presse a rulli riscaldate di precisione.
Contatta oggi stesso il nostro team tecnico per richiedere un preventivo, discutere le specifiche di concentrazione di zolfo personalizzate o reperire apparecchiature complementari per la fabbricazione e il test delle celle di laboratorio per la tua struttura.
Fidato dai Leader del Settore
RICHIEDI UN PREVENTIVO
Il nostro team professionale ti risponderà entro un giorno lavorativo. Non esitare a contattarci!
Prodotti correlati
Polvere di fosfato di sodio e vanadio rivestita di carbonio Na3V2PO43 Materiale catodico per batterie agli ioni di sodio
Polvere catodica di fosfato di sodio e vanadio rivestita di carbonio ad alta purezza Na3V2PO43, progettata per la ricerca avanzata sulle batterie agli ioni di sodio, che offre una purezza 3N, una distribuzione granulometrica uniforme da 1 a 2 micron, bassi livelli di impurità, una capacità di velocità superiore e un'eccezionale stabilità strutturale durante il ciclo.
Materiale per anodo in silicio rivestito di carbonio, polvere composita silicio-carbonio per batterie agli ioni di litio
Materiale per anodo in silicio rivestito di carbonio ad alte prestazioni, progettato per lo sviluppo di batterie agli ioni di litio di prossima generazione, che offre un'eccezionale capacità di scarica, bassa superficie specifica, densità di compattazione ottimizzata, superiore efficienza coulombica iniziale e una stabilità del ciclo di vita affidabile attraverso rigorosi protocolli di test elettrochimici.
LiNiCoMnO2 Ni Co Mn 8 1 1 NCM 811 Materiale Catodico Batteria agli ioni di litio Ternario ad alto contenuto di nichel NMC
Materiale catodico NCM 811 ad alto contenuto di nichel LiNiCoMnO2 che offre un'eccezionale densità energetica, un'elevata capacità specifica e una stabilità del ciclo superiore per la ricerca e lo sviluppo di celle per batterie agli ioni di litio di prossima generazione in formati commerciali a sacchetto (pouch), cilindrici e prismatici.
Materiale catodico all'ossido di litio e cobalto (LCO) per batterie secondarie agli ioni di litio
Polvere catodica all'ossido di litio e cobalto (LCO) ad alte prestazioni, progettata per batterie secondarie agli ioni di litio, caratterizzata da un'eccezionale densità di compattazione, elevata efficienza al primo ciclo, superiore capacità di scarica e rigorosa purezza chimica per la produzione avanzata di celle di accumulo energetico commerciali e di ricerca.
Materiale catodico per batterie secondarie agli ioni di litio Polvere ternaria NCM532 NMC
Il materiale catodico per batterie secondarie agli ioni di litio ad alte prestazioni, polvere ternaria NCM532 NMC, offre una densità energetica superiore, stabilità strutturale ed un'eccezionale efficienza di ciclo per la fabbricazione di celle avanzate, sistemi di accumulo energetico e applicazioni di ricerca sui veicoli elettrici.
Materiale catodico per batterie secondarie agli ioni di litio NMC NCM622 in polvere
Polvere di materiale catodico per batterie secondarie agli ioni di litio NCM622 ad alte prestazioni, progettata per celle di potenza per veicoli elettrici e sistemi di accumulo energetico, che offre una capacità iniziale superiore di 187 mAh/g, un'eccellente capacità di scarica, un'elevata densità di compattazione e un'eccezionale stabilità ai cicli termici.
Materiale catodico NCM policristallino e monocristallino ad alto contenuto di nichel Serie 9 per batterie agli ioni di litio
Progettato per sistemi di accumulo di energia al litio ad alta densità, questo materiale catodico NCM ad alto contenuto di nichel della Serie 9 offre capacità ultra elevata, eccezionale efficienza al primo ciclo, basso contenuto di litio residuo e una stabilità ciclica superiore per celle cilindriche, prismatiche e a sacchetto (pouch).
Polvere attiva per catodo al blu di Prussia per batterie agli ioni di sodio ad alta capacità
Materiale catodico al blu di Prussia per batterie agli ioni di sodio ad alte prestazioni, caratterizzato dalla chimica Na2FeFe(CN)6, rapida diffusione degli ioni Na, bassa deformazione del reticolo e capacità di scarica superiore a 100 mAh per grammo, ideale per la ricerca avanzata sulle batterie e i flussi di lavoro di test su celle complete.
Materiale catodico per batterie agli ioni di sodio al bianco di Prussia Na2MnFe(CN)6 in polvere per la ricerca avanzata sull'accumulo di energia agli ioni di sodio
Materiale catodico per batterie agli ioni di sodio al bianco di Prussia ad alta purezza, caratterizzato da una robusta struttura a telaio aperto 3D che offre un'elevata capacità specifica di 130 mAh/g e prestazioni eccellenti in termini di velocità, progettato per la fabbricazione di celle di precisione, la lavorazione di fanghi e la ricerca avanzata sulle batterie per l'accumulo di energia
Materiale catodico per batterie secondarie agli ioni di litio Ossido di litio nichel cobalto manganese
Materiale catodico ad alte prestazioni in ossido di litio nichel cobalto manganese per batterie secondarie agli ioni di litio avanzate, progettato con un rigoroso equilibrio stechiometrico, umidità ultra bassa e distribuzione ottimizzata delle particelle per massimizzare la capacità elettrochimica, la densità di compattazione e la ciclabilità in applicazioni di accumulo energetico esigenti.
Materiale in polvere di ossido di litio, nichel, cobalto e alluminio (NCA) per la fabbricazione di batterie agli ioni di litio avanzate e la ricerca sull'accumulo di energia
Materiale in polvere di ossido di litio, nichel, cobalto e alluminio (NCA) ad alte prestazioni, progettato per la ricerca e lo sviluppo di batterie agli ioni di litio ad alta densità energetica, che offre una capacità di scarica elettrochimica superiore, un'eccezionale densità di compattazione, una distribuzione precisa delle particelle e un basso contenuto di alcali superficiali residui.
Materiale catodico per batterie agli ioni di litio Ossido di litio e manganese LMO Polvere LiMn2O4
La polvere catodica di ossido di litio e manganese (LMO) spinello ad alta purezza LiMn2O4 offre una stabilità termica superiore, una bassa impedenza interna e un'eccezionale capacità di scarica per la prototipazione avanzata di celle per batterie agli ioni di litio, la fabbricazione di celle a bottone, la ricerca elettrochimica e i sistemi di accumulo di energia ad alta potenza.
Materiale anodico per batterie agli ioni di litio e sodio in polvere di carbonio duro altamente sferico e irregolare
Polveri anodiche di carbonio duro sferiche e irregolari ad alta purezza, progettate per la ricerca su batterie agli ioni di sodio e agli ioni di litio. Caratterizzate da un'elevata efficienza coulombica iniziale, distribuzione granulometrica controllata, purezza eccezionale e prestazioni di velocità superiori per l'accumulo di energia e la prototipazione avanzata di celle.
Materiale catodico per batterie Litio Manganese Ferro Fosfato (LMFP) in polvere
Polvere di materiale catodico per batterie al litio manganese ferro fosfato (LMFP) ad alte prestazioni, progettata per lo stoccaggio di energia di prossima generazione, che offre una capacità di scarica di 154,4 mAh per grammo, un'eccezionale sicurezza termica, una superiore stabilità del plateau di tensione e un'elevata efficienza al primo ciclo per applicazioni elettrochimiche esigenti.
Materiale catodico a base di manganese ricco di litio per la ricerca e la produzione di batterie agli ioni di litio ad alta densità energetica
Il materiale catodico ad alta capacità a base di manganese ricco di litio offre oltre 250 mAh per g con una stabilità termica superiore, costi delle materie prime inferiori e un'eccezionale densità energetica per celle a sacchetto e celle a bottone agli ioni di litio di prossima generazione.
Materiale catodico per batterie agli ioni di sodio Polvere di ossido di sodio ferro manganese Na2 3 Fe1 2 Mn1 2 O2
Polvere catodica di ossido di sodio ferro manganese di tipo P2 ad alta purezza, progettata per la ricerca avanzata sulle batterie agli ioni di sodio e la produzione di celle, che offre una capacità specifica di 180 mAh/g, una cinetica elettrochimica stabile e un'eccezionale uniformità tra i lotti per applicazioni di stoccaggio energetico.
Materiale catodico a ossido stratificato di nichel, ferro e manganese per batterie agli ioni di sodio
Il materiale catodico stratificato ad alte prestazioni a base di ossido di nichel, ferro e manganese, progettato per batterie agli ioni di sodio, offre un'eccezionale capacità di scarica, elevata capacità specifica, straordinaria ritenzione della scarica a basse temperature e una superiore stabilità nella lavorazione dello slurry per la produzione di celle destinate a sistemi di accumulo energetico commerciale.
Materiale catodico per batterie al litio Litio Ferro Fosfato Polvere LiFePO4 LFP
Il materiale catodico premium per batterie al litio, polvere di litio ferro fosfato LiFePO4 (LFP), offre una sicurezza termica superiore, un'elevata capacità di scarica, bassa umidità e una stabilità elettrochimica costante per la fabbricazione di celle a sacchetto (pouch cell) per l'accumulo energetico avanzato e per i flussi di lavoro di ricerca e test sulle batterie a bottone.
Formulazione di Elettrolita ad Alte Prestazioni per Anodi al Silicio-Carbonio per la Ricerca e la Produzione di Batterie agli Ioni di Litio
Elettrolita per anodi al silicio-carbonio ad alte prestazioni progettato per lo sviluppo di batterie al litio di prossima generazione, che offre bassissima umidità, acidità libera minima, conduttività ionica superiore, formazione di un'interfaccia solida-elettrolita (SEI) robusta, eccezionale ritenzione della capacità e una durata del ciclo estesa nella ricerca e nella prototipazione industriale.
Materiale catodico a base di manganese ricco di litio per batterie agli ioni di litio
Scopri il materiale catodico ad alte prestazioni a base di manganese ricco di litio per batterie agli ioni di litio avanzate, che offre una capacità specifica superiore a 250 mAh/g, una stabilità strutturale superiore, bassi costi delle materie prime e un'eccezionale velocità di scarica nelle configurazioni di ricerca con celle a bottone e a sacchetto.
