La funzione principale del processo di pressatura di precisione multistadio è trasformare polveri di elettrolita sciolte e materiali rigidi degli elettrodi in un'unica unità elettrochimica coesa con un contatto interfaciale ottimizzato.
Questo processo generalmente comporta una fase iniziale a pressione inferiore (ad esempio, 200 MPa) per preformare il separatore elettrolitico, seguita da una fase a pressione significativamente più elevata (ad esempio, 500 MPa) per consolidare gli strati catodico e anodico. Questo approccio a più fasi crea una struttura densa e priva di vuoti, essenziale per facilitare il trasporto ionico e garantire l'integrità strutturale.
Concetto chiave Nelle batterie allo stato solido litio-zolfo, l'interfaccia solido-solido è il principale collo di bottiglia per le prestazioni. La pressa idraulica non si limita a modellare la batteria; forza la deformazione plastica a livello microscopico per eliminare i vuoti, riducendo così l'impedenza interfaciale e prevenendo cortocircuiti interni.
La meccanica del processo multistadio
Fase 1: Preformatura dello strato elettrolitico
La prima fase di assemblaggio si concentra sulla polvere di elettrolita allo stato solido (come Li6PS5Cl). Una pressa idraulica da laboratorio applica una pressione iniziale moderata, con valori di riferimento che suggeriscono 200 MPa a 380 MPa a seconda del materiale specifico.
Ciò crea un pellet "separatore" preformato. L'obiettivo qui non è l'unificazione finale, ma la creazione di una base sufficientemente densa e priva di pori per prevenire cortocircuiti elettrici tra anodo e catodo, pur rimanendo ricettiva all'aggiunta successiva degli strati degli elettrodi.
Fase 2: Consolidamento finale dello stack
Una volta formato il pellet elettrolitico, il catodo (spesso una miscela di zolfo ed elettrolita) e l'anodo (spesso metallo di litio) vengono posizionati sui lati opposti. La pressa viene quindi utilizzata per applicare una pressione molto più elevata, raggiungendo frequentemente 500 MPa.
Questa compressione ad alta intensità consolida i tre strati distinti in una cella unificata. Ciò garantisce che il materiale catodico raggiunga un'elevata densità con una porosità minima, fondamentale per un'elevata conducibilità ionica e un utilizzo efficiente dello zolfo.
Risolvere la sfida dell'interfaccia "solido-solido"
Eliminazione dei vuoti microscopici
A differenza degli elettroliti liquidi che fluiscono nei pori, i componenti solidi sono rigidi. Senza una pressione estrema, rimangono lacune microscopiche tra l'elettrodo e l'elettrolita.
Queste lacune agiscono come barriere al flusso ionico. La pressatura di precisione forza i materiali in un intimo contatto fisico, assicurando che i materiali attivi tocchino fisicamente le particelle dell'elettrolita.
Induzione della deformazione plastica
Per componenti come l'anodo di metallo di litio, la pressa svolge una funzione metallurgica critica. Sotto pressioni da 25 MPa a 360 MPa, il metallo di litio subisce una deformazione plastica (scorrimento).
Ciò costringe il metallo a fluire e riempire le irregolarità superficiali microscopiche dello strato elettrolitico più duro. Ciò crea un'interfaccia fisicamente senza soluzione di continuità che massimizza l'area di contatto effettiva.
Drastica riduzione dell'impedenza
Il risultato diretto di questa densificazione fisica è un massiccio calo dell'impedenza interfaciale.
Ad esempio, una corretta applicazione della pressione può ridurre la resistenza da oltre 500 Ω a circa 32 Ω. Questa riduzione è non negoziabile per consentire un efficiente trasporto ionico e stabilizzare le misurazioni elettrochimiche.
Comprensione dei compromessi
La necessità di uniformità
Non basta semplicemente applicare forza; la pressione deve essere uniforme su tutto lo stack.
Una pressa idraulica da laboratorio fornisce questa precisione. Se la pressione è disomogenea, la distribuzione della corrente diventa non uniforme. Ciò può portare a "punti caldi" localizzati di flusso ionico, che possono accelerare i meccanismi di guasto o portare a dati sperimentali incoerenti.
Bilanciamento tra pressione e integrità
Sebbene sia necessaria un'alta pressione per la densificazione, l'aspetto multistadio è fondamentale per evitare di danneggiare i componenti.
La preformatura dell'elettrolita a una pressione inferiore prima del consolidamento finale ad alta pressione aiuta a garantire che gli strati si leghino correttamente senza causare fratture interne o disallineamenti che potrebbero portare a cortocircuiti immediati.
Fare la scelta giusta per il tuo obiettivo
Quando progetti il tuo protocollo di assemblaggio, allinea i parametri di pressione con i tuoi specifici obiettivi di ricerca:
- Se la tua attenzione principale è sulla durata del ciclo e sulla sicurezza: Dai priorità al consolidamento ad alta pressione (ad esempio, ~500 MPa) per creare una barriera densa e priva di vuoti che sopprime fisicamente la crescita dei dendriti di litio e previene i cortocircuiti interni.
- Se la tua attenzione principale è sulla minimizzazione della resistenza: Concentrati sulla deformazione plastica dell'anodo (ad esempio, ~360 MPa sull'interfaccia Li-metallo) per massimizzare l'area di contatto superficiale e ridurre l'impedenza interfaciale al suo valore più basso possibile.
In definitiva, la pressa idraulica funge da ponte tra materiali separati e una batteria funzionale, scambiando forza meccanica con efficienza elettrochimica.
Tabella riassuntiva:
| Fase del processo | Pressione tipica | Funzione principale |
|---|---|---|
| Preformatura elettrolita | 200 - 380 MPa | Creare una base separatore densa e priva di pori. |
| Consolidamento finale dello stack | ~500 MPa | Unificare gli strati in un'unica unità elettrochimica ad alta densità. |
| Ottimizzazione interfaccia anodo | 25 - 360 MPa | Indurre deformazione plastica nel Li-metallo per un contatto senza soluzione di continuità. |
Pronto a ottimizzare la tua ricerca sulle batterie allo stato solido?
Le presse da laboratorio di precisione di KINTEK, inclusi modelli automatici, isostatici e riscaldati, sono progettate per fornire la pressione uniforme e multistadio necessaria per creare celle a batteria ad alte prestazioni e dense con una resistenza interfaciale minima.
Lascia che ti aiutiamo a colmare il divario tra materiali e una batteria funzionale. Contatta oggi i nostri esperti per discutere delle tue specifiche esigenze di presse da laboratorio.

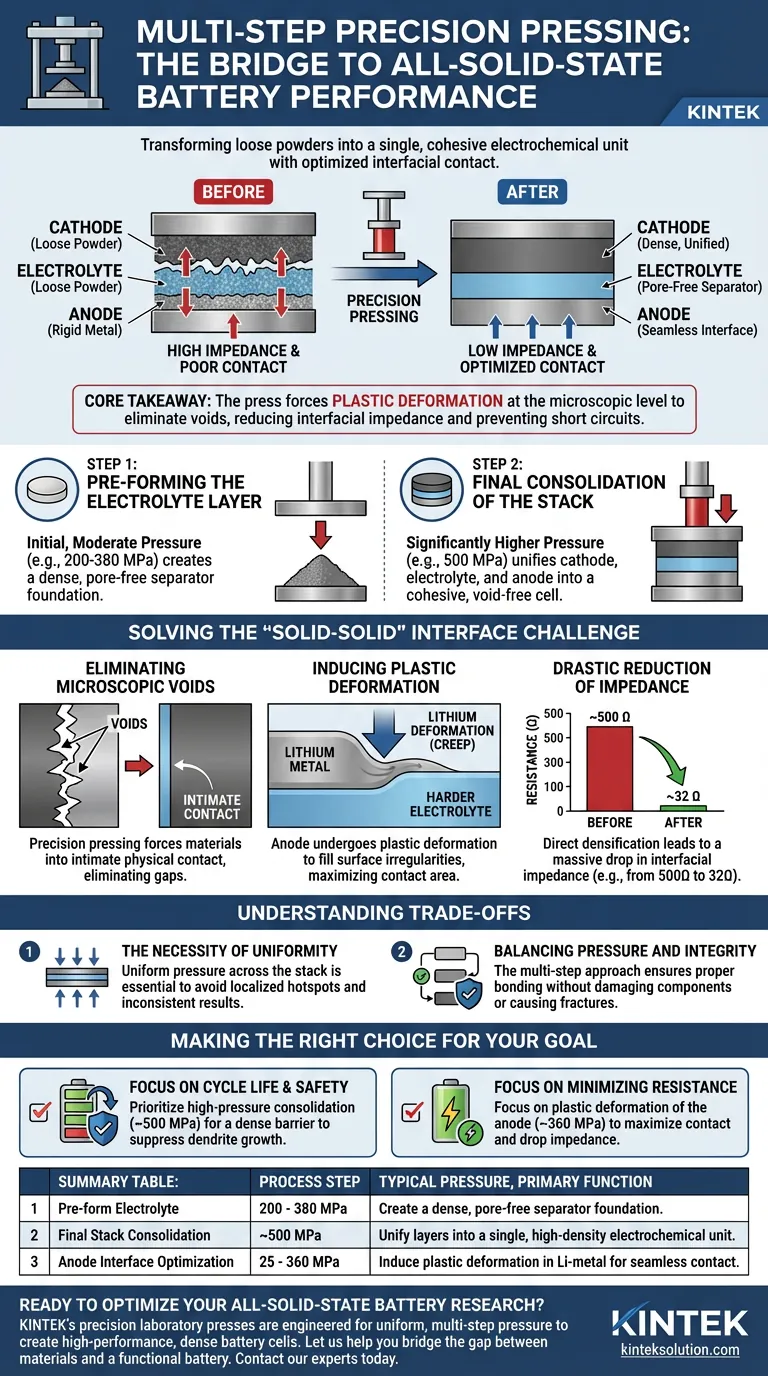

Guida Visiva
Prodotti correlati
- Manuale Laboratorio Pressa idraulica Laboratorio Pressa per pellet
- Laboratorio pressa idraulica 2T laboratorio Pellet Press per KBR FTIR
- Pressa idraulica da laboratorio Pressa per pellet da laboratorio Pressa per batteria a bottone
- Manuale Laboratorio pressa idraulica per pellet Laboratorio pressa idraulica
- Pressa a pellet idraulica da laboratorio per la pressa da laboratorio XRF KBR FTIR
Domande frequenti
- Quali sono le caratteristiche principali delle presse idrauliche manuali per pellet? Scopri soluzioni versatili da laboratorio per la preparazione dei campioni
- Quali sono i passaggi per assemblare una pressa idraulica manuale per pellet? Preparazione del campione master per risultati di laboratorio accurati
- Perché una pressione precisa di 98 MPa viene applicata da una pressa idraulica da laboratorio? Per garantire la densificazione ottimale per i materiali delle batterie a stato solido
- Quale caratteristica della pressa idraulica portatile aiuta a monitorare il processo di produzione dei pellet?Scoprite la chiave per una preparazione precisa dei campioni
- Quali caratteristiche di sicurezza sono incluse nelle presse per pellet idrauliche manuali? Meccanismi essenziali per la protezione dell'operatore e delle apparecchiature
