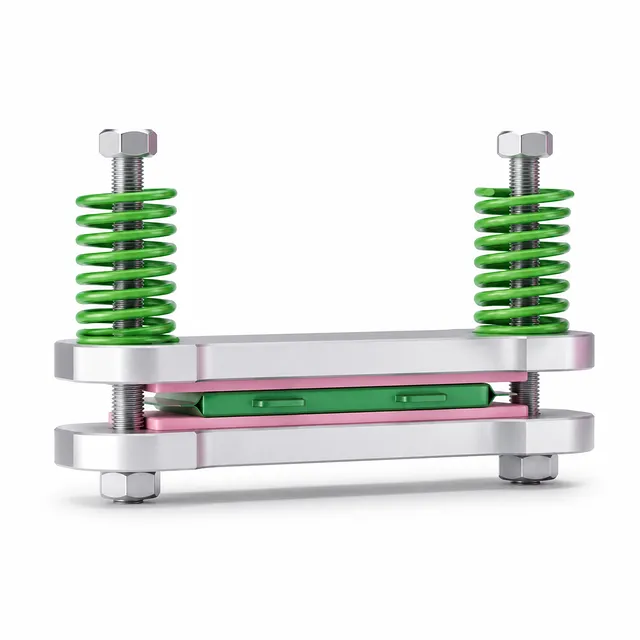

Dispositivo di prova a pressione per batterie ai polimeri per il bloccaggio di celle a sacchetto e l'analisi dei cicli

Panoramica del prodotto

Questo dispositivo di prova a pressione per batterie ai polimeri fornisce una compressione meccanica precisa e ripetibile per celle a sacchetto agli ioni di litio e allo stato solido durante i test di ciclo elettrochimico ed espansione volumetrica. Stabilendo un vincolo rigido e parallelo sull'area dell'elettrodo attivo, questo sistema previene la delaminazione dell'elettrodo, riduce le fluttuazioni della resistenza interna e attenua la placcatura irregolare del litio in regimi di carica-scarica prolungati.

Progettato specificamente per laboratori accademici, linee pilota di batterie e strutture di ricerca e sviluppo industriali, l'attrezzatura ospita celle a sacchetto fino a 90 mm per 82 mm. Applica forze di serraggio meccanico regolabili fino a 3000 N, rendendolo uno strumento essenziale per valutare le dinamiche di rigonfiamento delle celle, la ritenzione del ciclo dipendente dalla pressione e l'efficienza del contatto di interfaccia nei design di elettroliti polimerici e compositi di nuova generazione.

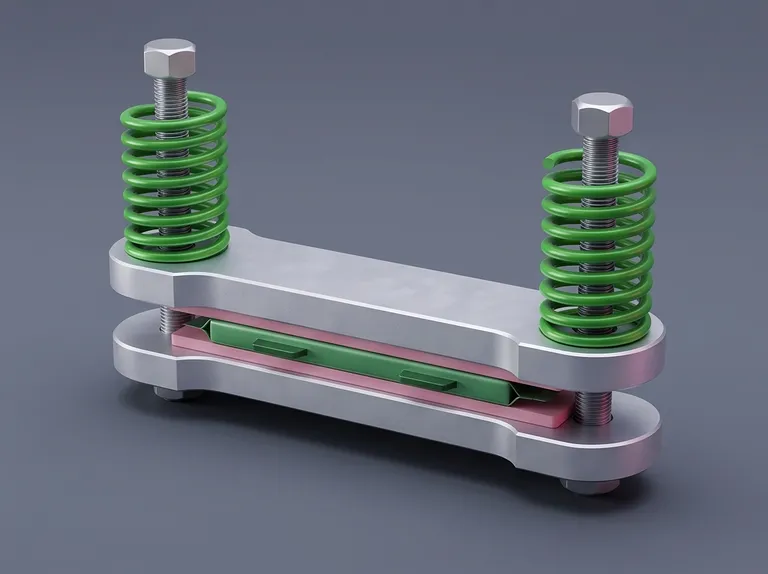

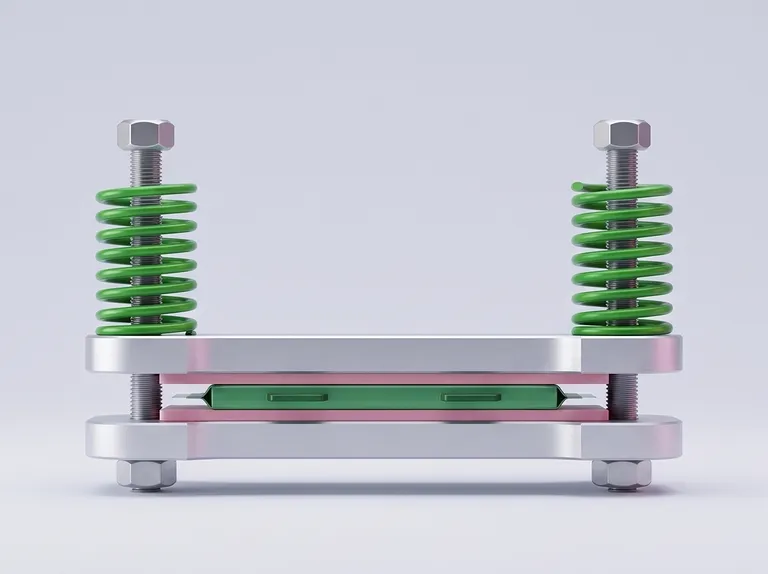

Costruito con piastre di attrezzaggio in lega di alluminio di alta qualità da 8 mm abbinate a molle industriali e strati ammortizzanti elastomerici, questo dispositivo garantisce un'eccezionale stabilità strutturale e parallelismo in condizioni di carico elevato continuo. La robusta configurazione hardware mantiene una distribuzione uniforme del carico superficiale attraverso migliaia di cicli di test senza affaticamento meccanico o deflessione della piastra.

Caratteristiche principali

• Intervallo di pressione continua fino a 3000 N: Il dispositivo fornisce una compressione completamente regolabile da 0 N a 3000 N, consentendo ai ricercatori di simulare diverse pressioni operative dello stack, dai carichi leggeri per pacchi residenziali agli ambienti di vincolo commerciali pesanti.
• Piastre in lega di alluminio da 8 mm lavorate con precisione: Le piastre superiore e inferiore in alluminio da 8 mm per impieghi gravosi resistono alla flessione strutturale e alla torsione sotto forze di serraggio complete di 3000 N, garantendo una coplanarità costante sull'intera superficie della cella.
• Distribuzione uniforme del carico a quattro molle: Quattro molle rettangolari per stampi per impieghi gravosi (diametro 14 mm) lavorano in tandem con elementi di fissaggio guida ad alta resistenza M6 per distribuire la forza meccanica uniformemente sui quattro angoli, eliminando i punti di stress localizzati che causano guasti prematuri della cella.
• Smorzamento e protezione superficiale a doppio strato: Include cuscinetti ammortizzanti in silicone tagliati con precisione da 2 mm (90 mm x 84 mm) che assorbono lievi irregolarità superficiali e trasferiscono uniformemente la compressione nel corpo della cella a sacchetto attiva senza perforare le delicate pellicole laminate in alluminio.
• Isolamento elettrico e termico integrato da 0,25 mm: Due fogli di cartoncino ad alta rigidità dielettrica da 90 mm x 84 mm x 0,25 mm si posizionano tra la cella a sacchetto e le piastre metalliche del dispositivo, prevenendo cortocircuiti elettrici e isolando la cella durante la spettroscopia di impedenza e il ciclaggio ad alta tensione.
• Adattabilità alla geometria della cella a sacchetto: La cavità interna ottimizzata supporta celle a sacchetto fino a 90 mm di lunghezza e 82 mm di larghezza, adattandosi ai prototipi di laboratorio standard a strato singolo e multistrato mantenendo l'ingombro esterno complessivo compatto a 90 mm per 110 mm.
• Protocollo di serraggio semplificato in cinque fasi: L'architettura meccanica semplificata consente un rapido inserimento della cella, allineamento e pre-serraggio delle viti, riducendo drasticamente i tempi di assemblaggio pur mantenendo la riproducibilità della coppia su rack di test multicanale.

Applicazioni

Specifiche tecniche

Parametri principali dell'attrezzatura

Distinta base degli accessori standard

Sequenza operativa standard

Perché scegliere questo prodotto

• Ingegneria di precisione rigida: Prodotto con piastre in lega di alluminio di alta qualità da 8 mm con una precisa planarità superficiale, questa unità previene l'imbarcamento della piastra sotto la soglia di forza massima di 3000 N, garantendo un vero contatto parallelo su tutta la superficie della cella.
• Stack di protezione completo: Fornito completo di molle di compressione rettangolari calibrate, cuscinetti di livellamento della pressione in silicone elastomerico e rivestimenti isolanti da 0,25 mm, fornendo una soluzione chiavi in mano immediata per la ricerca delicata sulle celle a sacchetto.
• Ottimizzato per formati di sacchetto di ricerca standard: Appositamente adattato per ospitare celle fino a 90 mm x 82 mm, adattandosi alle celle a sacchetto standard accademiche e industriali su scala pilota senza occupare spazio eccessivo nelle camere ambientali.
• Scalabilità multicanale ripetibile: Le tolleranze dimensionali altamente standardizzate e il funzionamento meccanico semplice in cinque fasi consentono ai laboratori di distribuire dozzine di dispositivi corrispondenti su canali di ciclaggio con baseline meccaniche identiche.

Contatta oggi il nostro team di vendita tecnica per richiedere un preventivo o discutere di dispositivi di serraggio personalizzati su misura per le tue specifiche di test della batteria.
