Macchina per test di compressione servoassistita e penetrazione con chiodo per computer

Panoramica del prodotto

Questo sistema di test di sicurezza delle batterie controllato da computer riproduce le condizioni di compressione e penetrazione con chiodo che le batterie al litio di trazione possono subire durante l'uso. Applica una forza controllata tramite un servomotore e un meccanismo a vite, consentendo ai team di laboratorio di osservare le possibili risposte della batteria in condizioni di compressione programmate. Forza, velocità, corsa, tempo di mantenimento, monitoraggio della tensione e controllo dello spostamento multistadio regolabili forniscono una piattaforma pratica per procedure di test di abuso ripetibili.

L'attrezzatura è destinata allo sviluppo di batterie al litio di potenza, alla valutazione della sicurezza delle celle, alla verifica della qualità e al lavoro di analisi dei guasti. Supporta condizioni di test basate su forza, spostamento o tensione, consentendo ai team di stabilire procedure basate su un carico definito, un obiettivo di deformazione o una soglia di caduta di tensione. Gli aghi in carburo di tungsteno inclusi supportano anche i test di penetrazione insieme ai test di compressione basati su piastra all'interno dello stesso ambiente di test protetto.

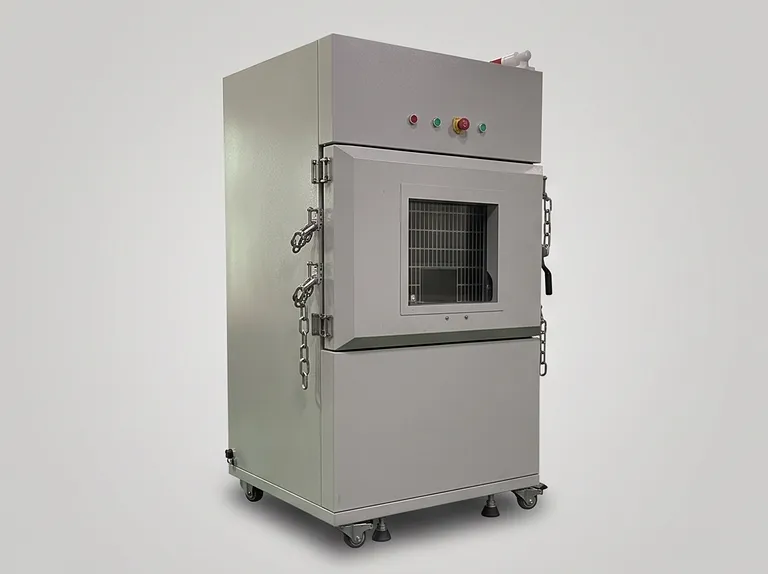

Costruita attorno a una struttura di compressione verticale e una disposizione di controllo separata, questa unità dà priorità al funzionamento controllato durante i test impegnativi sulle batterie. Una camera interna in acciaio inossidabile ignifugo, una finestra di osservazione a prova di esplosione, un dispositivo di scarico della pressione automatico, capacità di scarico, monitoraggio video remoto, sistema di estinzione incendi ad anidride carbonica e funzione di arresto di emergenza supportano un'osservazione informata, aiutando al contempo a mantenere il personale separato dall'area di test attiva.

Caratteristiche principali

• Controllo della compressione servoassistito: Un servomotore aziona il meccanismo di carico a vite per una compressione regolabile da 1 a 20 kN. Il sistema fornisce un errore di forza non superiore a +/-1% del fondo scala, supportando un'esecuzione affidabile delle condizioni di carico definite.

• Spostamento multistadio programmabile: Il piatto può scendere in una posizione definita, sostare, continuare verso una seconda fase di spostamento, sostare di nuovo e ripetere la sequenza fino alla posizione programmata finale. Questo metodo di controllo supporta protocolli di test basati sulla deformazione che richiedono un carico a stadi e soste temporizzate piuttosto che una singola corsa continua.

• Condizioni di ritorno automatico multiple: Il sistema può tornare immediatamente o dopo una sosta specificata quando viene raggiunta la forza impostata. Può anche tornare o mantenere la posizione dopo che viene rilevato un valore di caduta di tensione selezionato, offrendo ai laboratori la flessibilità di allineare il comportamento di terminazione con il loro metodo di test interno.

• Velocità regolabile per test di compressione e penetrazione: La velocità di compressione è regolabile da 1 a 900 mm/min, mentre la velocità di penetrazione con chiodo è da 1 a 40 mm/s. La precisione della velocità non è superiore a +/-1% del fondo scala, aiutando gli utenti a mantenere impostazioni di movimento coerenti tra i programmi di test comparativi.

• Acquisizione integrata di tensione e temperatura: L'unità include capacità di acquisizione di temperatura e tensione, con una risoluzione di tensione di 1 mV. I dati di test sono controllati da computer per una raccolta remota stabile e in tempo reale e possono essere salvati e stampati come documenti Excel.

• Ambiente di osservazione protetto: Una finestra di visualizzazione in vetro a prova di esplosione da 400 x 400 mm incorpora una pellicola a prova di esplosione e una struttura interna in rete d'acciaio. Una lampada a prova di esplosione a risparmio energetico ad alta luminosità illumina lo spazio di test per un'osservazione visiva diretta durante il test.

• Disposizioni di contenimento e scarico della pressione: La camera verticale utilizza materiale resistente alle fiamme e acciaio inossidabile SUS#304 per l'involucro interno, con un esterno in acciaio laminato a freddo verniciato a polvere. Uno sportello di scarico della pressione posteriore da 300 x 300 mm, trattenuto magneticamente, si apre sotto un forte flusso d'aria per ridurre l'impatto dell'esplosione.

• Scarico e controllo incendi indipendenti: Il sistema di scarico superiore da 150 mm di diametro, controllato in modo indipendente, può rilevare automaticamente il fumo generato da un campione di test e scaricarlo attraverso le condutture. Un sistema di estinzione incendi ad anidride carbonica controllabile da remoto fornisce una capacità di risposta protettiva aggiuntiva.

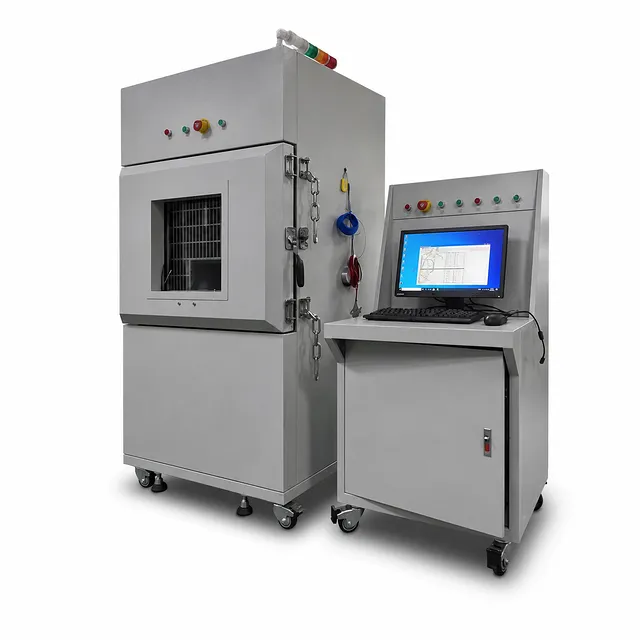

• Disposizione operativa remota e locale: La camera e la sezione di controllo sono separate fino a 5 m, con un controller indipendente che supporta sia il controllo locale che quello remoto. Un sistema di monitoraggio con telecamera ad alta definizione nell'area di test può anche essere controllato da remoto per supportare un'osservazione accurata e la revisione dei test registrati.

• Strumenti di penetrazione appositamente progettati: Il set di aghi in carburo di tungsteno fornito include sei aghi ciascuno da Phi3, Phi4 e Phi6 x 100 mm, per un totale di 18 aghi. Ciò fornisce diversi diametri di ago supportati da riferimento per la preparazione ai test di penetrazione della batteria.

Applicazioni

Specifiche tecniche

Perché scegliere questo prodotto

• Controllo creato per metodi di test definiti: Forza regolabile, velocità di compressione, corsa, tempo di mantenimento, soglia di tensione e spostamento multistadio forniscono le variabili operative necessarie per costruire procedure disciplinate di compressione e penetrazione della batteria.

• Design del test meccanico attento alla sicurezza: La disposizione del controller separato, l'arresto di emergenza, la finestra di visualizzazione protetta, il monitoraggio tramite telecamera, lo scarico dei fumi, lo sportello di scarico della pressione e la disposizione di estinzione incendi ad anidride carbonica affrontano l'ambiente operativo pratico dei test di abuso delle batterie.

• Misurazione e documentazione affidabili: Il controllo computerizzato supporta un'acquisizione remota stabile in tempo reale, mentre la raccolta di temperatura/tensione e la risoluzione di tensione di 1 mV aiutano i laboratori a conservare prove di test significative. Il salvataggio e la stampa di documenti Excel semplificano i flussi di lavoro di reportistica.

• Costruzione di laboratorio robusta: Acciaio inossidabile SUS#304, materiali della camera resistenti alle fiamme, acciaio laminato a freddo verniciato a polvere, illuminazione a prova di esplosione e una base stabile con ruote e piedini fissi sono selezionati per operazioni di laboratorio ripetute e praticità dell'area di test.

• Supporto flessibile per lavori di compressione e penetrazione: Le funzioni di compressione a piastra e il set di aghi in carburo di tungsteno a tre diametri fornito consentono a un sistema protetto di affrontare test di sicurezza meccanica della batteria complementari. Contattaci per un preventivo o una soluzione personalizzata abbinata alle dimensioni della tua batteria, alla sequenza di test e ai requisiti di sicurezza del laboratorio.
