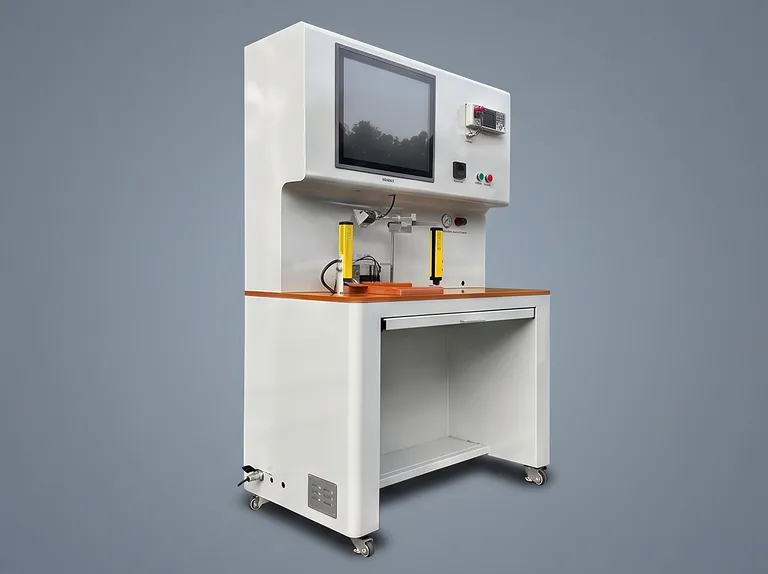

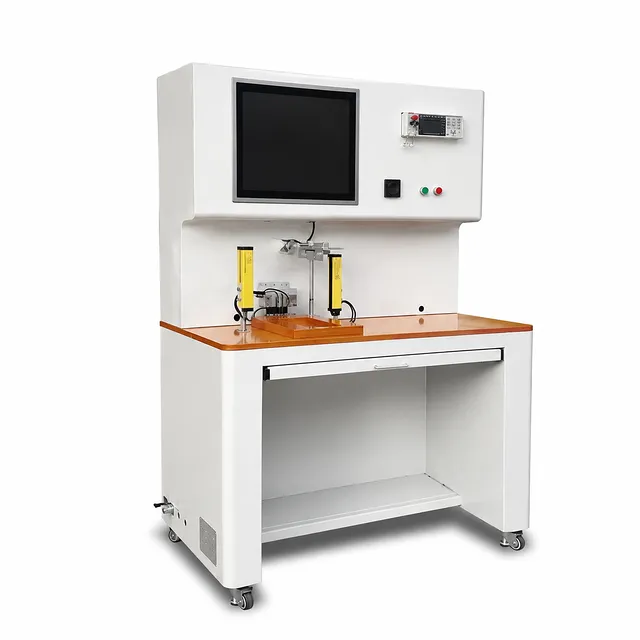

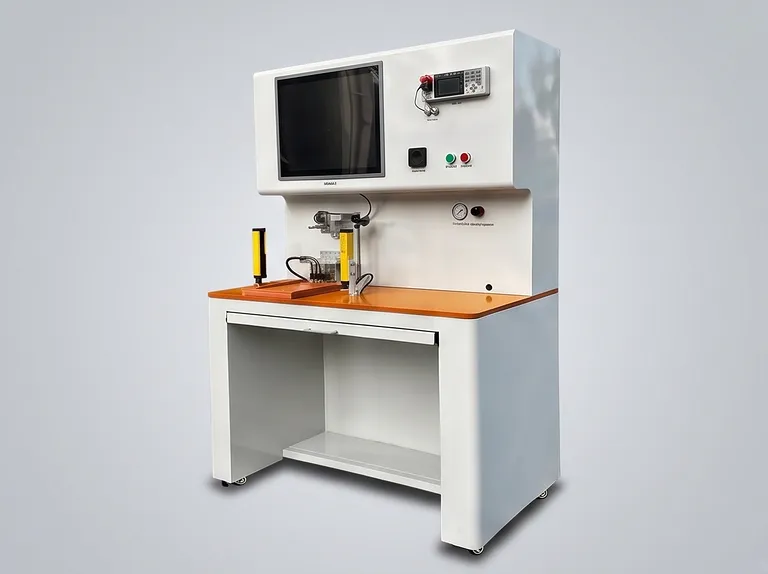

Macchina manuale multifunzione per la classificazione OCV di celle a sacchetto agli ioni di litio

Panoramica del prodotto

Questa macchina manuale multifunzione per la classificazione OCV è progettata per il test della tensione a circuito aperto, la misurazione della resistenza interna e l'associazione dei dati di test per celle prismatiche a sacchetto agli ioni di litio. Gli operatori caricano manualmente ogni cella nell'apposito supporto, mentre il sistema informatico integrato, il tester, l'attrezzatura di prova e il software coordinano la misurazione e la classificazione. Il risultato è un flusso di lavoro controllato che collega i dati elettrici misurati alla cella corrispondente e alla categoria di classificazione.

L'attrezzatura è destinata alla ricerca sulle batterie, alla produzione pilota, alla verifica in laboratorio e al controllo qualità di piccoli lotti di celle a sacchetto. Accoglie celle in un intervallo definito di lunghezza totale, larghezza, lunghezza della linguetta, spaziatura della linguetta e spessore, rendendo il sistema adatto a vari formati di cella entro i limiti di compatibilità dichiarati. La gestione manuale rende il carico e lo scarico diretti e accessibili per gli ambienti di sviluppo.

Una barriera fotoelettrica avvia la sequenza di test dopo che l'operatore ha posizionato la cella sul supporto. Una volta che il tester completa la misurazione, i risultati vengono caricati nel sistema software e il grado assegnato può essere annunciato tramite uscita vocale. Questo processo coordinato supporta un funzionamento ripetibile, una chiara associazione dei dati e una gestione pratica nei flussi di lavoro di valutazione delle batterie più impegnativi.

Caratteristiche principali

• Test manuale OCV e di resistenza interna: L'attrezzatura misura la tensione della cella e la resistenza interna, fornendo i dati elettrici necessari per la classificazione e lo screening delle celle prismatiche a sacchetto agli ioni di litio.

• Associazione dati integrata: I risultati dei test vengono caricati nel sistema software e associati al flusso di lavoro della cella corrispondente, aiutando gli operatori a mantenere una chiara connessione tra le misurazioni e i risultati della classificazione.

• Attivazione tramite barriera fotoelettrica: Una barriera fotoelettrica avvia il processo di test dopo che la cella è stata posizionata sul supporto, creando un'interfaccia operatore semplice e riducendo la necessità di azioni di controllo manuale ripetute.

• Classificazione basata su software: Il software del computer host classifica i dati di tensione e resistenza interna misurati in gradi definiti, supportando una classificazione coerente secondo la logica di test configurata.

• Notifica vocale del grado: Dopo il completamento del test, il sistema può annunciare il grado assegnato tramite voce. La notifica vocale può essere disattivata quando si preferisce un ambiente operativo più silenzioso o un processo di conferma visiva alternativo.

• Gestione con supporto dedicato: Le celle vengono posizionate su un supporto per la misurazione, fornendo una posizione di test definita per il carico manuale e aiutando a mantenere una routine di contatto e ispezione coerente.

• Classificazione in uscita manuale: Gli operatori trasferiscono le celle completate nei vassoi blister del grado corrispondente, mantenendo la fase di classificazione finale visibile e adattabile ai requisiti di laboratorio o di linea pilota.

• Ampia compatibilità con i formati delle celle: L'unità supporta dimensioni specifiche delle celle a sacchetto, inclusa una lunghezza totale da 80 mm a 330 mm e uno spessore da 0,5 mm a 5 mm, soggetti ai requisiti di compatibilità completi.

• Pacchetto operativo completo: La configurazione fornita include un sistema informatico, un tester, un'attrezzatura di prova e un sistema software, fornendo i componenti principali necessari per una stazione di test e classificazione integrata.

Applicazioni

Specifiche tecniche

Le dimensioni di compatibilità devono essere riviste insieme prima dell'installazione o dell'uso in produzione. La lunghezza della cella, la larghezza, la lunghezza della linguetta, la lunghezza totale, la spaziatura della linguetta e lo spessore dichiarati definiscono l'involucro del prodotto supportato. In particolare, l'intervallo di lunghezza totale e il requisito di larghezza fissa dovrebbero essere controllati rispetto ai disegni della cella, mentre la geometria della linguetta dovrebbe essere confermata prima della messa in servizio del supporto.

La sequenza operativa è intenzionalmente diretta. Un operatore posiziona una cella compatibile sul supporto. La barriera fotoelettrica avvia il test e il tester ottiene i dati necessari di tensione e resistenza interna. Il sistema software riceve quindi i dati di misurazione, li associa all'interno del flusso di lavoro di test e determina il grado applicabile. L'uscita vocale può annunciare tale grado a meno che la funzione non venga disattivata. L'operatore completa il processo posizionando la cella nel vassoio blister corrispondente.

La pianificazione dell'installazione dovrebbe tenere conto delle dimensioni esterne di 10006601540 mm e di un peso approssimativo dell'attrezzatura di 100 kg. Le dimensioni finali sono determinate dal design completato, pertanto il disegno finale dell'attrezzatura dovrebbe essere utilizzato per l'approvazione dettagliata del layout. La superficie di installazione deve fornire una capacità di carico superiore a 100 kg/m2.

Il cliente deve fornire una fonte d'aria entro l'intervallo di pressione richiesto di 0,5~0,7 Mpa. L'installazione elettrica richiede un'alimentazione a 220 V, 50 Hz con fluttuazione di tensione inferiore a ±10%, una capacità di potenza di 1,5 KW, un filo di messa a terra e una protezione contro la perdita di fase. Soddisfare queste condizioni aiuta a stabilire l'ambiente operativo previsto per la stazione di test e classificazione.

Perché scegliere questo prodotto

• Flusso di lavoro di test integrato: La combinazione del sistema informatico, del tester, dell'attrezzatura di prova e del sistema software crea una stazione coordinata per misurazione, caricamento dati, associazione, classificazione e smistamento manuale in vassoi.

• Interazione controllata dell'operatore: Il caricamento sul supporto, l'attivazione tramite barriera fotoelettrica, la classificazione software, la notifica vocale opzionale e lo scarico manuale forniscono una sequenza chiara che è pratica per gli ambienti di laboratorio e di produzione pilota.

• Copertura flessibile delle celle: La compatibilità con geometrie di celle a sacchetto specificate, inclusa una lunghezza totale da 80 mm a 330 mm e uno spessore da 0,5 a 5 mm, supporta vari requisiti di sviluppo delle batterie.

• Classificazione tracciabile: L'associazione dei risultati di tensione e resistenza interna al flusso di lavoro di test fornisce ai team una base più organizzata per confrontare le celle e gestire l'output basato sul grado.

• Pianificazione pratica dell'installazione: Dimensioni chiaramente definite, requisiti di alimentazione, pressione dell'aria, messa a terra, protezione contro la perdita di fase e requisiti di carico del pavimento supportano una preparazione e una messa in servizio efficienti della struttura.

Contatta KINTEK per un preventivo e discuti una configurazione di test o una soluzione personalizzata abbinata al tuo formato di cella a sacchetto e al tuo flusso di lavoro di ispezione.
