Tester batteria

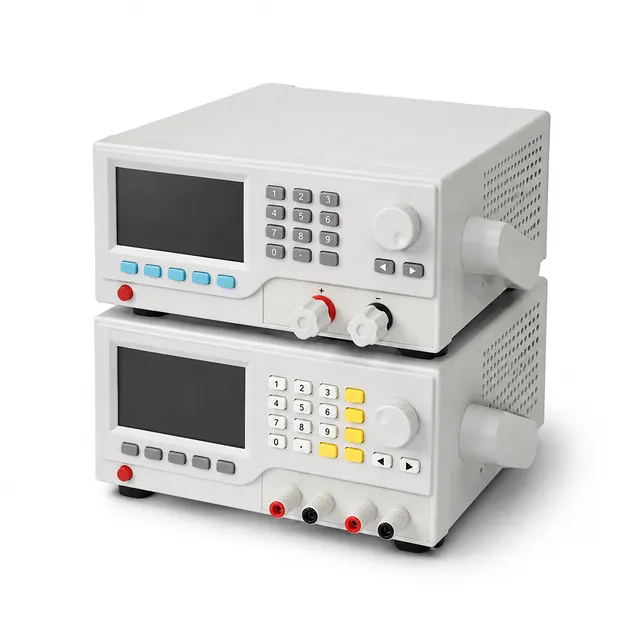

Sistema di test di alimentazione da banco a canale singolo e doppio con carico elettronico CC programmabile
Numero articolo : CD11
Il prezzo varia in base a specifiche e personalizzazioni
- Risoluzione di misura
- 1 mV / 1 mA
- Intervallo di tensione / potenza
- Fino a 500V / Fino a 400W
- Modalità operative
- CC, CV, CR, CP, CC+CV, CR+CV
Spedizione:
Contattaci per ottenere i dettagli sulla spedizione. Buon divertimento Garanzia di spedizione puntuale.
Perché Scegliere Noi
Processo di ordinazione semplice, prodotti di qualità e supporto dedicato per il successo della tua azienda.

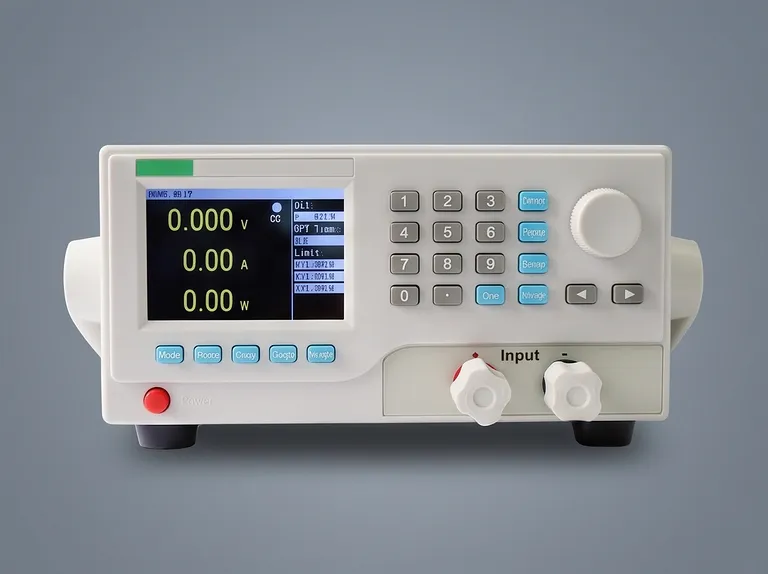

Panoramica del prodotto
Questo sistema di carico elettronico CC programmabile è progettato per la caratterizzazione dell'alimentazione e la convalida funzionale ad alta velocità e alta precisione in ambienti di test esigenti. Alimentata da un'architettura di elaborazione ad alte prestazioni, l'apparecchiatura raggiunge risoluzioni di misurazione fino a 1mV e 1mA. Offre una stabilità e una risposta ai transitori superiori, rendendola uno strumento essenziale per la verifica del design, il controllo qualità e le configurazioni di test automatizzate.
Progettata per soddisfare rigorosi protocolli di test nella ricerca e sviluppo di batterie, nella produzione di elettronica di potenza e nei laboratori di energia rinnovabile, questa unità eccelle nella valutazione di caricabatterie, alimentatori switching, regolatori lineari e diverse celle elettrochimiche. Il suo framework operativo flessibile si adatta alle esigenze di alta corrente o alta tensione a canale singolo, nonché ai test di sink indipendenti a doppio canale in un fattore di forma da banco compatto.
Costruito con componenti industriali per impieghi gravosi e una protezione hardware completa a più livelli, il sistema garantisce l'integrità operativa a lungo termine e la ripetibilità in condizioni di pieno carico. Gli operatori possono condurre con sicurezza valutazioni dinamiche di stress continuo, cicli di resistenza automatizzati e complessi profili di simulazione, sapendo che lo strumento protegge sia se stesso che i dispositivi sotto test collegati.
Caratteristiche principali
- Misurazione ad alta risoluzione: L'elaborazione interna avanzata offre risoluzioni di rilettura e impostazione ultra-fini di 1mV e 1mA, catturando minimi spostamenti elettrici durante le valutazioni di componenti sensibili.
- Modalità operative versatili: Supporta le modalità standard a Corrente Costante (CC), Tensione Costante (CV), Resistenza Costante (CR) e Potenza Costante (CP), insieme a modalità combinate avanzate (CC+CV, CR+CV) per la simulazione di condizioni di carico complesse.
- Test dinamici di transitori e scansione: La pulsazione dinamica programmabile (transizioni da 50ms a 60s) e la scansione continua dei parametri consentono agli ingegneri di valutare il recupero dei transitori dell'alimentatore e i limiti dell'inviluppo della regolazione di tensione.
- Test dedicati per batterie e LED: La profilazione automatizzata della scarica della batteria integrata registra la capacità fino a 9999Ah con soglie di interruzione precise, completata dalla simulazione di carico del driver LED dedicata.
- Protezione completa a più livelli: I circuiti di protezione integrati da sovratensione (OVP), sovracorrente (OCP), sovrapotenza (OPP) e sovratemperatura (OTP) proteggono la strumentazione e i DUT da anomalie operative.
- Display TFT intuitivo da 3,5 pollici: L'interfaccia grafica nitida 480×320 supporta il funzionamento in doppia lingua, completo di una funzione di blocco tasti fisico per evitare alterazioni accidentali dei parametri durante i test dal vivo.
- Programmazione elenco flessibile e rilevamento remoto: La modalità elenco integrata esegue complesse sequenze di carico a più passaggi, mentre il rilevamento remoto della tensione a 4 fili dedicato elimina la caduta di resistenza del cavo per una precisione di tensione superiore.
- Interfacce di automazione robuste: Le interfacce di comunicazione standard USB e RS-232, abbinate all'espansione RS-485 opzionale e agli ingressi trigger esterni, facilitano l'integrazione senza soluzione di continuità nei sistemi di produzione automatizzati e SCADA.
- Gestione termica intelligente: Il controllo intelligente della ventola a velocità variabile ottimizza dinamicamente il rumore acustico mantenendo una robusta dissipazione termica durante cicli di carico ad alta potenza prolungati.
Applicazioni
| Applicazione | Descrizione | Vantaggio chiave |
|---|---|---|
| Convalida di pacchi batteria e celle | Test di scarica automatizzati a corrente costante e resistenza costante per misurare la capacità della cella, la resistenza interna e la cinetica di degradazione. | Offre un tracciamento preciso della capacità di 9999Ah e un'interruzione automatica della tensione per prevenire una sovrascarica distruttiva. |
| Test di alimentatori a commutazione (SMPS) | Risposta al gradino di carico dinamico, analisi del tempo di recupero dei transitori e verifica della regolazione linea/carico su vari profili di carico. | Tempi di transizione rapidi e test dinamici a doppia velocità simulano accuratamente le condizioni di carico transitorio del mondo reale. |
| Burn-in di caricabatterie e adattatori | Burn-in ad alto rendimento, convalida dell'efficienza statica e test di stress da sovraccarico continuo sulle linee di produzione. | Le robuste configurazioni multicanale massimizzano la densità di test, mentre i limiti di protezione programmabili prevengono costosi tempi di inattività della linea. |
| Caratterizzazione dell'alimentatore lineare | Misurazioni ad alta precisione di ripple, rumore, regolazione del carico e soglia di limite di corrente su bande operative precise. | L'architettura a bassissimo rumore e la risoluzione di 1mV/1mA rilevano minimi cali di tensione e instabilità di regolazione. |
| Convertitori CC-CC automobilistici e industriali | Test di sink ad alta tensione (fino a 500V) e alta corrente in diversi inviluppi operativi termici ed elettrici. | Gli intervalli estesi di tensione e potenza soddisfano i requisiti di test CC-CC ausiliari per veicoli industriali ed elettrici. |
| Ricerca su solare fotovoltaico e celle a combustibile | Emulazione di condizioni di carico dinamico della sorgente e valutazione delle curve I-V sotto simulazioni di resistenza di uscita variabile. | Le modalità flessibili CR, CP e combinate CR+CV consentono una simulazione accurata del comportamento non lineare delle fonti rinnovabili. |
Specifiche tecniche
Specifiche generali del sistema
| Parametro | Dettagli delle specifiche |
|---|---|
| Tensione di linea in ingresso | 220 Vac ±10% / 110 Vac ±10%, 45 – 65 Hz |
| Interfaccia display | LCD TFT da 3,5 pollici, risoluzione 480 × 320 |
| Intervallo di temperatura operativa | Da 0°C a 40°C |
| Intervallo di temperatura di stoccaggio | Da -10°C a 70°C |
| Umidità relativa operativa | < 80% UR |
| Interfacce di comunicazione standard | USB, RS-232 |
| Interfaccia di comunicazione opzionale | RS-485 |
| Dimensioni del fattore di forma | 320 mm (L) × 220 mm (P) × 100 mm (A) |
Valutazioni e configurazioni specifiche del modello
| Identificativo modello | Canali | Potenza nominale | Intervallo tensione ingresso | Intervallo corrente ingresso |
|---|---|---|---|---|
| CD11-5300A | Canale singolo | 200 W | 0 – 150 V | 0 – 30 A |
| CD11-5300 | Canale singolo | 400 W | 0 – 150 V | 0 – 40 A |
| CD11-5301 | Canale singolo | 400 W | 0 – 150 V | 0 – 60 A |
| CD11-5302 | Canale singolo | 400 W | 0 – 500 V | 0 – 15 A |
| CD11-5303 | Canale singolo | 400 W | 0 – 500 V | 0 – 30 A |

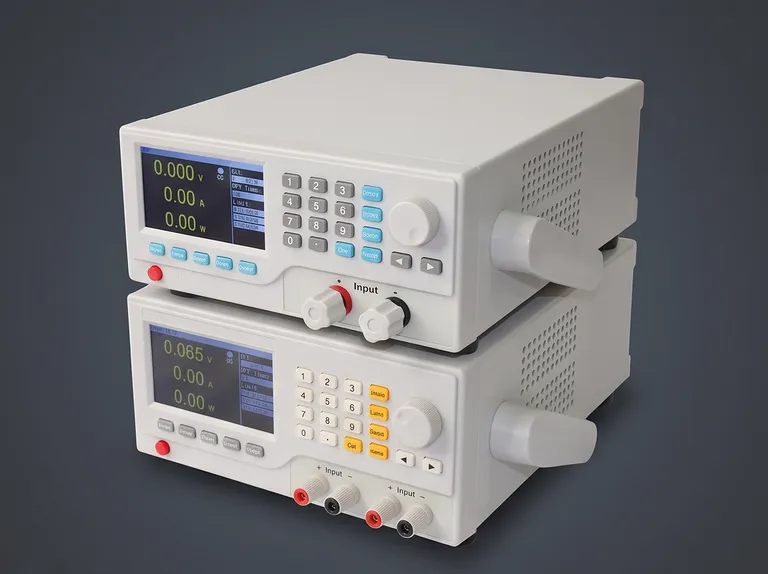

| CD11-5304 | Doppio canale | 400 W (200 W × 2) | 0 – 150 V | 0 – 60 A (30 A × 2) |
Prestazioni della modalità e precisione di impostazione (modelli 150V)
| Modalità funzione | Parametro / Intervallo | CD11-5300A | CD11-5300 | CD11-5301 | CD11-5304 (Per CH) |
|---|---|---|---|---|---|
| Tensione costante (CV) | Intervallo | 0,1 – 19,999 V, 0,1 – 150,00 V | 0,1 – 19,999 V, 0,1 – 150,00 V | 0,1 – 19,999 V, 0,1 – 150,00 V | 0,1 – 19,999 V, 0,1 – 150,00 V |
| Risoluzione | 1 mV, 10 mV | 1 mV, 10 mV | 1 mV, 10 mV | 1 mV, 10 mV | |
| Precisione | ±(0,05% + 0,02% FS) | ±(0,05% + 0,02% FS) | ±(0,05% + 0,02% FS) | ±(0,05% + 0,02% FS) | |
| Corrente costante (CC) | Intervallo | 0 – 3,000 A, 0 – 30,00 A | 0 – 6,000 A, 0 – 40,00 A | 0 – 6,000 A, 0 – 60,00 A | 0 – 3,000 A, 0 – 30,00 A |
| Risoluzione | 1 mA, 10 mA | 1 mA, 10 mA | 1 mA, 10 mA | 1 mA, 10 mA | |
| Precisione | ±(0,05% + 0,05% FS) | ±(0,05% + 0,05% FS) | ±(0,05% + 0,05% FS) | ±(0,05% + 0,05% FS) | |
| Resistenza costante (CR) | Intervallo | 0,05 Ω – 1 kΩ, 1 kΩ – 4,5 kΩ | 0,05 Ω – 1 kΩ, 1 kΩ – 4,5 kΩ | 0,05 Ω – 1 kΩ, 1 kΩ – 4,5 kΩ | 0,05 Ω – 1 kΩ, 1 kΩ – 4,5 kΩ |
| Risoluzione | 10 mΩ, 100 mΩ | 10 mΩ, 100 mΩ | 10 mΩ, 100 mΩ | 10 mΩ, 100 mΩ | |
| Precisione | ±(0,1% + 0,5% FS) | ±(0,1% + 0,5% FS) | ±(0,1% + 0,5% FS) | ±(0,1% + 0,5% FS) | |
| Potenza costante (CP) | Intervallo | 0 – 200 W | 0 – 400 W | 0 – 400 W | 0 – 200 W |
| Risoluzione | 10 mW | 10 mW | 10 mW | 10 mW | |
| Precisione | ±(0,1% + 0,5% FS) | ±(0,1% + 0,5% FS) | ±(0,1% + 0,5% FS) | ±(0,1% + 0,5% FS) |
Prestazioni della modalità e precisione di impostazione (modelli 500V)
| Modalità funzione | Parametro / Intervallo | CD11-5302 | CD11-5303 |
|---|---|---|---|
| Tensione costante (CV) | Intervallo | 0,1 – 19,999 V, 0,1 – 500,00 V | 0,1 – 19,999 V, 0,1 – 500,00 V |
| Risoluzione | 1 mV, 10 mV | 1 mV, 10 mV | |
| Precisione | ±(0,05% + 0,02% FS) | ±(0,05% + 0,02% FS) | |
| Corrente costante (CC) | Intervallo | 0 – 3,000 A, 0 – 15,00 A | 0 – 3,000 A, 0 – 30,00 A |
| Risoluzione | 1 mA, 10 mA | 1 mA, 10 mA | |
| Precisione | ±(0,05% + 0,05% FS) | ±(0,05% + 0,05% FS) | |
| Resistenza costante (CR) | Intervallo | 0,05 Ω – 1 kΩ, 1 kΩ – 4,5 kΩ | 0,05 Ω – 1 kΩ, 1 kΩ – 4,5 kΩ |
| Risoluzione | 10 mΩ, 100 mΩ | 10 mΩ, 100 mΩ | |
| Precisione | ±(0,1% + 0,5% FS) | ±(0,1% + 0,5% FS) | |
| Potenza costante (CP) | Intervallo | 0 – 400 W | 0 – 400 W |
| Risoluzione | 10 mW | 10 mW | |
| Precisione | ±(0,1% + 0,5% FS) | ±(0,1% + 0,5% FS) |
Precisione di rilettura della misurazione
| Parametro di misurazione | Metrica | Modelli 150V (CD11-5300A, 5300, 5301, 5304) | Modelli 500V (CD11-5302, 5303) |
|---|---|---|---|
| Rilettura tensione | Intervallo | 0 – 19,999 V, 0 – 150,00 V | 0 – 19,999 V, 0 – 500,00 V |
| Risoluzione | 1 mV, 10 mV | 1 mV, 10 mV | |
| Precisione | ±(0,05% + 0,1% FS) | ±(0,05% + 0,1% FS) | |
| Rilettura corrente | Intervallo | Corrisponde al limite di corrente massimo del modello | Corrisponde al limite di corrente massimo del modello |
| Risoluzione | 1 mA, 10 mA | 1 mA, 10 mA | |
| Precisione | ±(0,05% + 0,1% FS) | ±(0,05% + 0,1% FS) | |
| Rilettura potenza | Intervallo | 200 W / 400 W (dipendente dal modello) | 400 W |
| Risoluzione | 10 mW | 10 mW | |
| Precisione | ±(0,1% + 0,5% FS) | ±(0,1% + 0,5% FS) |
Modalità di test avanzate e soglie di protezione
| Categoria | Parametro | Dettagli delle specifiche |
|---|---|---|
| Funzione test dinamico | Modalità | Corrente costante (CC), Tensione costante (CV) |
| Parametri temporali (T1 e T2) | Da 50 ms a 60 s | |
| Test di scarica batteria | Modalità di scarica | Corrente costante (CC), Resistenza costante (CR) |
| Tracciamento capacità max | 9999 Ah | |
| Risoluzioni di lettura | 1 mA, 10 mA, 10 mΩ, 100 mΩ | |
| Protezione da sovratensione (OVP) | Soglia | > 21 V o > 155 V (modelli 150V); > 21 V o > 510 V (modelli 500V) |
| Protezione da sovracorrente (OCP) | CD11-5300A | > 3,1 A o > 31 A |
| CD11-5300 | > 3,1 A o > 41 A | |
| CD11-5301 | > 6,1 A o > 61 A | |
| CD11-5302 | > 3,1 A o > 16 A | |
| CD11-5303 | > 3,1 A o > 31 A | |
| CD11-5304 | > 3,1 A o > 31 A (interruzione ingresso per canale) | |
| Protezione da sovrapotenza (OPP) | Soglia | 210 W (canali 200W) / 410 W (modelli 400W) |
| Sovratemperatura (OTP) | Interruzione termica | Limite dissipatore di calore interno 85°C |
| Funzioni di sicurezza aggiuntive | Prompt diagnostici | Indicazione polarità inversa ingresso, allarme acustico, conservazione dati non volatile |
Perché scegliere questo prodotto
- Precisione e stabilità di grado industriale: Costruita attorno a un'architettura di conversione interna premium, questa apparecchiatura offre costantemente una precisione di tensione e corrente dello 0,05%, garantendo una precisione senza compromessi sia nei test di routine che in quelli di qualificazione critici.
- Architettura multicanale flessibile: Offrendo opzioni a canale singolo e doppio su intervalli di 150V e 500V, il sistema consente agli ingegneri di test di adattare i requisiti di tensione, corrente e densità senza pagare per costi generali ridondanti.
- Estesa versatilità funzionale: Combinando il carico statico standard con cicli dinamici, test di integrazione batteria, modellazione driver LED e profilazione automatizzata dell'elenco, questo strumento sostituisce molteplici unità di test a scopo singolo.
- Integrazione senza soluzione di continuità in produzione e laboratorio: I protocolli standardizzati RS-232 e USB, abbinati a robusti terminali di rilevamento remoto e ingressi trigger, consentono un'integrazione senza attriti nei rack di apparecchiature di test automatizzate (ATE) esistenti.
Contatta oggi stesso il nostro team di vendita tecnica per richiedere un preventivo o esplorare soluzioni di integrazione personalizzate su misura per il tuo flusso di lavoro di test di alimentazione.
