Piccola camera per test di cicli termici per celle di batterie, componenti automobilistici ed elettronica

Panoramica del prodotto

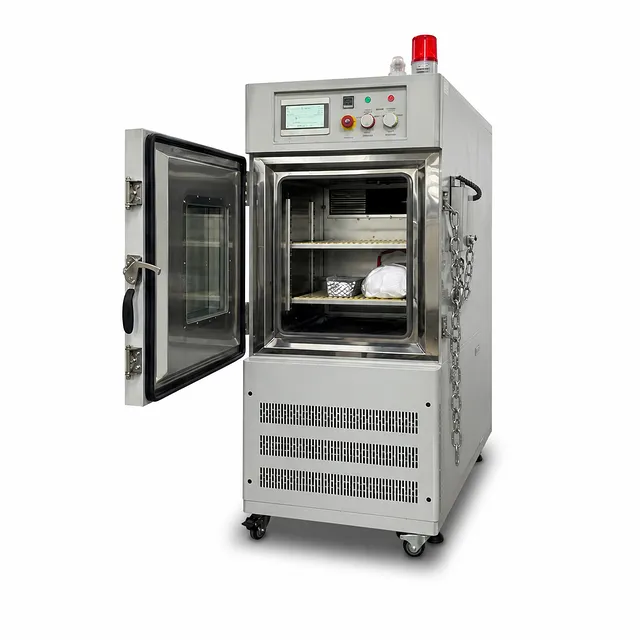

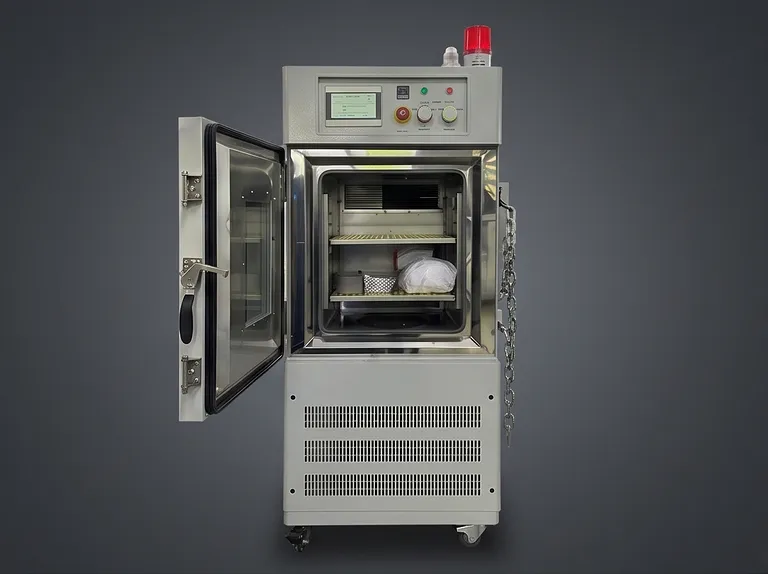

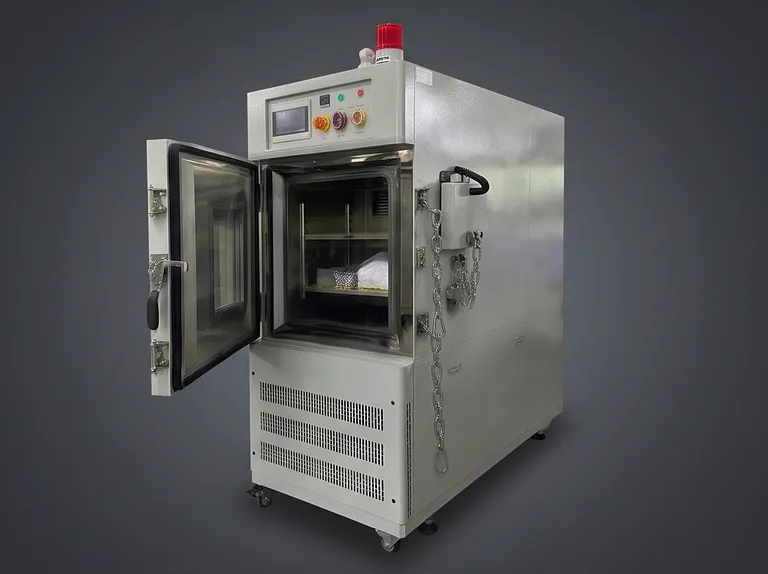

Questa piccola camera per test di cicli termici è progettata per test di affidabilità ambientale in condizioni di alta temperatura, bassa temperatura e cicli alternati. Il suo volume utile di 150 L può ospitare una gamma pratica di celle di batterie, componenti automobilistici, prodotti elettrici ed elettronici, materiali e altri campioni di prova. L'unità fornisce un intervallo di temperatura controllato da -40°C a +150°C, supportando valutazioni ripetibili in condizioni termiche impegnative.

Il sistema è adatto alla ricerca sulle batterie, alla validazione di componenti automobilistici, al test di prodotti elettrici ed elettronici, alla valutazione dei materiali e a programmi generali di affidabilità del prodotto. Può simulare stress ambientali legati alla temperatura che possono influenzare le prestazioni, la durata, la stabilità dimensionale e la coerenza operativa durante lo sviluppo del prodotto o la verifica della qualità.

Una risoluzione di temperatura di precisione di 0,01°C, una fluttuazione di temperatura di ±0,5°C e una deviazione di temperatura ≤±2°C dopo la stabilizzazione garantiscono condizioni di test affidabili. La camera offre inoltre velocità medie di riscaldamento e raffreddamento a carico zero non lineari di 5°C al minuto nell'intervallo di transizione specificato, aiutando i laboratori a condurre procedure di cicli termici efficienti.

Caratteristiche principali

• Ampio intervallo operativo di temperatura: La camera opera da -40°C a +150°C, consentendo agli utenti di valutare prodotti e materiali in condizioni severe di bassa e alta temperatura all'interno di un'unica piattaforma di test.

• Prestazioni termiche stabili: La fluttuazione della temperatura è limitata a ±0,5°C, mentre la deviazione della temperatura dopo la stabilizzazione è ≤±2°C. Queste specifiche aiutano a mantenere condizioni costanti durante i test di affidabilità programmati.

• Misurazione ad alta risoluzione: La risoluzione dell'analisi della temperatura raggiunge 0,01°C, consentendo un'osservazione e una documentazione precise del comportamento termico durante la simulazione ambientale e i cicli termici.

• Transizioni termiche efficienti: L'apparecchiatura raggiunge una velocità media di riscaldamento a carico zero non lineare di 5°C al minuto da -40°C a +85°C e una velocità media di raffreddamento a carico zero non lineare di 5°C al minuto da +85°C a -40°C.

• Uniformità controllata della camera: Il gradiente di temperatura è ≤±2,0°C dopo la stabilizzazione, misurato come la differenza massima tra le temperature medie in due punti qualsiasi della camera in qualsiasi intervallo di tempo. Ciò supporta un'esposizione più rappresentativa del campione.

• Pratico spazio di test da 150 L: Il volume di lavoro effettivo di 150 L e le dimensioni interne di 500 mm × 600 mm × 500 mm offrono un utile equilibrio tra capacità del campione e ingombro in laboratorio.

• Configurazione di alimentazione industriale trifase: Per l'unità è specificata un'alimentazione trifase AC 380 V, 50 Hz, allineando l'apparecchiatura alle strutture dotate di sistemi di test di laboratorio industriali.

• Ambiente operativo definito: La camera è specificata per temperature ambiente da 5°C a 30°C e umidità relativa ambiente dal 10% all'85% RH, fornendo alle strutture chiare condizioni di installazione e funzionamento.

Applicazioni

Specifiche tecniche

La configurazione dimensionale è adatta ai laboratori che necessitano di una capacità di campionamento significativa senza passare a un formato di camera sostanzialmente più grande. La larghezza interna di 500 mm, l'altezza di 600 mm e la profondità di 500 mm definiscono lo spazio di lavoro utilizzabile, mentre le dimensioni esterne dovrebbero essere considerate durante la disposizione della struttura, la pianificazione del trasporto e la verifica dell'accesso per l'installazione.

Le specifiche di temperatura sono strutturate per supportare sia l'esposizione stabilizzata che le transizioni programmate. L'intervallo operativo da -40°C a +150°C copre un ampio inviluppo termico per celle di batterie, parti relative ai veicoli, prodotti elettronici e materiali. Per le procedure di cicli termici, le velocità di transizione medie a carico zero sono definite tra -40°C e +85°C in entrambe le direzioni. Le prestazioni effettive del test devono essere valutate in base alla configurazione del campione e alla procedura di test selezionata.

La stabilità della temperatura è affrontata attraverso diverse misure complementari. La risoluzione di analisi di 0,01°C fornisce dettagli di misurazione precisi. La fluttuazione di ±0,5°C descrive la variazione di temperatura a breve termine, mentre la deviazione di ≤±2°C descrive la differenza dalla temperatura nominale dopo la stabilizzazione. La specifica del gradiente di temperatura ≤±2,0°C affronta la differenza massima tra le temperature medie in due punti della camera in un intervallo di tempo definito. Insieme, questi parametri forniscono agli ingegneri di test una base più chiara per valutare le prestazioni della camera e interpretare i risultati di affidabilità.

Le condizioni operative elencate aiutano anche a definire i requisiti della struttura. L'apparecchiatura è specificata per una temperatura ambiente da 5°C a 30°C e un'umidità ambiente dal 10% all'85% RH. I dati di riferimento non specificano il peso o la generazione di calore del campione di prova, pertanto le applicazioni che coinvolgono una massa o una produzione di calore significativa dovrebbero essere verificate rispetto alla configurazione di test prevista prima dell'acquisto. L'alimentazione trifase AC 380 V, 50 Hz dovrebbe essere confermata con l'infrastruttura elettrica del laboratorio o dell'impianto di produzione.

Con ≤70 dB (Livello A), la specifica di rumore dichiarata fornisce un riferimento definito per la pianificazione del laboratorio. Il peso dell'apparecchiatura di 650 kg dovrebbe essere incluso nelle valutazioni del carico del pavimento, della consegna, del posizionamento e dell'installazione. Questi dettagli pratici sono importanti per i team di approvvigionamento perché le camere ambientali combinano prestazioni termiche sostanziali con requisiti specifici di spazio, alimentazione e struttura.

Perché scegliere questo prodotto

• Prestazioni definite da criteri misurabili: L'unità fornisce specifiche chiare per intervallo di temperatura, fluttuazione, deviazione, gradiente, risoluzione e velocità di transizione, rendendo più facile confrontare le proposte e stabilire criteri di accettazione.

• Costruito per test intersettoriali: Un unico sistema supporta celle di batterie, componenti automobilistici, prodotti elettrici ed elettronici, parti e materiali, offrendo ai laboratori una risorsa flessibile per molteplici programmi di affidabilità.

• Esposizione termica costante: La combinazione di risoluzione di analisi di 0,01°C, fluttuazione di ±0,5°C e gradiente di temperatura ≤±2,0°C supporta test controllati e ripetibili quando i risultati devono essere confrontati tra lotti o fasi di sviluppo.

• Pratica integrazione in laboratorio: Il volume di lavoro di 150 L, le dimensioni esterne definite, il requisito di alimentazione trifase, il livello di rumore e il peso dell'apparecchiatura forniscono le informazioni tecniche necessarie per la pianificazione della struttura e la revisione dell'approvvigionamento.

• Un investimento premium per i test di affidabilità: L'ampia capacità di temperatura e le prestazioni termiche documentate aiutano i laboratori a costruire un flusso di lavoro di test ambientali affidabile invece di fare affidamento su metodi meno controllati e a scopo singolo.

Contatta KINTEK per un preventivo, una revisione dell'applicazione e una soluzione di test abbinata alla configurazione del tuo campione e ai requisiti di affidabilità ambientale.
