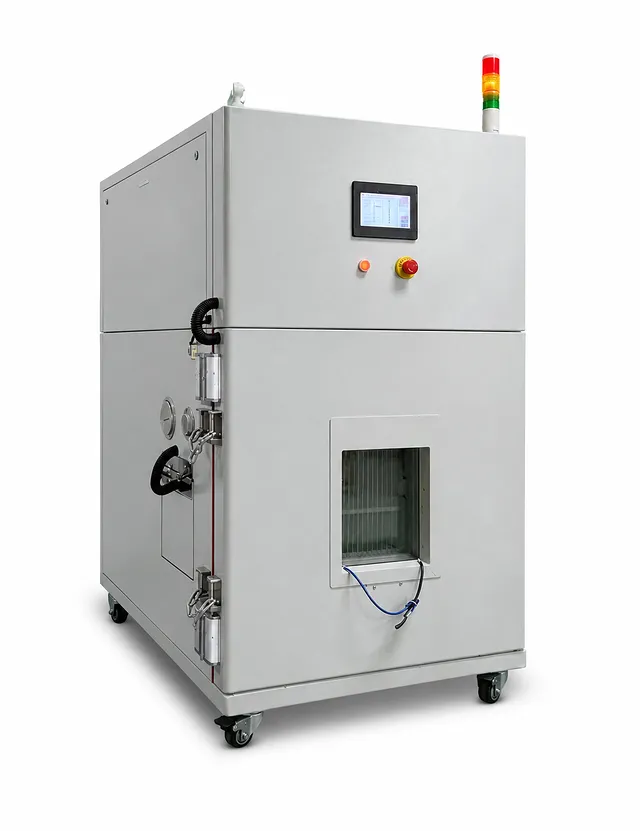

Camera di prova per cortocircuito batteria a temperatura controllata

Panoramica del prodotto

Questa camera di prova per cortocircuito batteria a temperatura controllata è un sistema integrato di valutazione della sicurezza ad alta corrente per riprodurre eventi di cortocircuito controllati della batteria. Combina un contattore pneumatico, una camera a temperatura controllata, un controller remoto, un'interfaccia touchscreen PLC e capacità di misurazione in un'unica piattaforma di test appositamente costruita. Con una corrente di cortocircuito massima di 400A e una resistenza interna del dispositivo di 80±20mΩ a una corrente di carico di 400A, l'attrezzatura è configurata per supportare valutazioni di cortocircuito a massima corrente impegnative.

Il sistema è destinato alla verifica della sicurezza delle batterie, dove le condizioni di guasto elettrico devono essere valutate a temperature della camera controllate. È adatto a laboratori di R&S sulle batterie, team di qualificazione di celle e moduli, centri di test industriali e organizzazioni che operano in conformità ai requisiti GB, IEC, EN, UN38.3, UL, MT/T 1051-2007 e GB/T 2900.11-1988 di riferimento per questo tipo di test. L'acquisizione di tensione, corrente e temperatura a due canali supporta l'osservazione diretta delle variabili di test critiche.

L'affidabilità è integrata sia nell'architettura di controllo che nell'involucro fisico di prova. Il funzionamento tramite touchscreen PLC supporta un controllo chiaro e automatizzato, mentre il riscaldamento PID più SSR, la circolazione d'aria orizzontale forzata, la compensazione rapida della temperatura, la protezione da sovratemperatura, lo spegnimento automatico per sovraccarico, l'hardware di accesso rinforzato, la visualizzazione protetta, l'estrazione dei fumi e le ruote bloccabili supportano un funzionamento costante in condizioni di test di guasto della batteria severe.

Caratteristiche principali

• Capacità di cortocircuito ad alta corrente: L'attrezzatura fornisce una corrente di cortocircuito massima di 400A. La sua resistenza interna di 80±20mΩ a una corrente di carico di 400A è sostanzialmente inferiore alla soglia di 100mΩ citata nei requisiti di test di cortocircuito applicabili, aiutando il circuito di test a raggiungere la corrente di guasto massima richiesta.

• Automazione tramite touchscreen PLC: Un touchscreen PLC fornisce un controllo diretto e intuitivo della sequenza di test e delle impostazioni della camera. Questa interfaccia supporta il funzionamento automatico a temperatura costante e offre al personale di laboratorio un punto operativo centralizzato per i flussi di lavoro di test di sicurezza di routine.

• Ambiente di test termico controllato: L'intervallo operativo regolabile della camera è RT~80℃, con una fluttuazione di temperatura di ±0.5℃ e una deviazione di temperatura di ±2℃. Il riscaldamento PID più SSR e la funzionalità di compensazione rapida della temperatura aiutano l'unità a rispondere alle mutevoli condizioni termiche durante i test controllati.

• Misurazione elettrica integrata: Il sistema misura una tensione di 0~10V con una precisione di ±0.2%F.S e una corrente DC di 0~400A con una precisione di ±0.5%F.S. Ogni canale elettrico viene acquisito a 100ms, consentendo il monitoraggio sincronizzato della condizione di cortocircuito applicata.

• Acquisizione della temperatura a due canali: La misurazione della temperatura copre da 0℃ a 500℃ con una precisione di 1.5℃ e una velocità di acquisizione di 100ms su due canali. Ciò supporta l'osservazione della risposta termica insieme ai dati di corrente e tensione durante la valutazione dei guasti della batteria.

• Circolazione d'aria orizzontale forzata: Un motore ad albero lungo ad alta temperatura aziona un sistema di circolazione a mandata d'aria orizzontale forzata. La disposizione del flusso d'aria lavora con il sistema di riscaldamento per mantenere l'ambiente della camera durante i test a temperatura controllata.

• Protezione di sicurezza a strati: L'unità incorpora la protezione da sovratemperatura e l'interruzione automatica dell'alimentazione per sovraccarico. Una funzione timer fornisce un'indicazione di allarme per disconnessione dell'alimentazione quando la temperatura raggiunge il tempo impostato, aggiungendo un punto di risposta definito all'operazione di test.

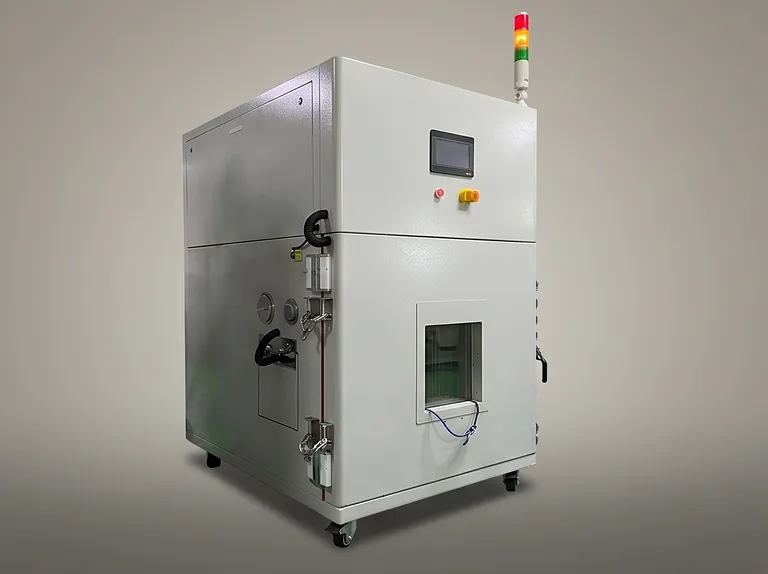

• Osservazione e contenimento rinforzati: La porta anteriore utilizza cerniere rinforzate a vista e una chiusura a scatto per impieghi gravosi per fissare l'involucro. La finestra di visualizzazione in vetro a prova di esplosione è protetta da una pellicola a prova di esplosione e da una rete di sicurezza in acciaio aggiuntiva, mentre l'illuminazione montata esternamente si riflette nella camera interna per un'ispezione visibile senza posizionare la lampada all'interno dell'area di test.

• Estrazione fumi e accesso di servizio: Un ventilatore montato superiormente estrae i fumi dall'area di test attraverso un tubo di scarico di 100mm di diametro che si estende posteriormente. Una porta di test da 50mm su ciascun lato dell'involucro supporta i collegamenti di test e può essere utilizzata anche per la misurazione della tensione.

• Involucro industriale mobile: L'armadio in acciaio laminato a freddo verniciato è dotato di quattro ruote universali e piedini di bloccaggio. Questa disposizione consente di spostare l'attrezzatura in posizione e quindi di fissarla saldamente per il funzionamento.

Applicazioni

Specifiche tecniche

Perché scegliere questo prodotto

• Test dei guasti elettrici appositamente costruito: Questo sistema integra il contattore, l'involucro controllato, il funzionamento remoto, gli intervalli di misurazione e la struttura protettiva necessari per il lavoro di cortocircuito delle batterie ad alta corrente. Gli acquirenti ottengono una risorsa di test dedicata invece di assemblare componenti separati attorno a un dispositivo temporaneo.

• Condizioni stabili e misurabili: La combinazione di controllo della camera RT~80℃ regolabile, fluttuazione della temperatura di ±0.5℃, riscaldamento PID più SSR, circolazione forzata e acquisizione a 100ms supporta procedure di laboratorio disciplinate e ripetibili. I parametri elettrici e termici possono essere monitorati entro gli intervalli dichiarati durante lo stesso evento di test.

• Design di contenimento robusto: Hardware della porta rinforzato, finestra di osservazione protetta, illuminazione esterna, protezione da sovratemperatura, interruzione per sovraccarico ed estrazione dei fumi superiore soddisfano le esigenze pratiche dei test di abuso delle batterie. Questi elementi di design supportano il funzionamento quotidiano in laboratorio dove l'osservazione chiara e l'integrità dell'involucro sono essenziali.

• Flessibilità operativa: Il controller remoto funziona fino a 7m senza ostruzioni solide, le porte di test laterali supportano i collegamenti e la misurazione della tensione, e le ruote universali bloccabili semplificano il posizionamento all'interno di un'area di test. L'attrezzatura può essere posizionata, fissata, collegata e osservata tenendo a mente l'accesso pratico in laboratorio.

• Valore di laboratorio a lungo termine: Una vita meccanica di 300.000 cicli, una camera di test interna in SUS304, un motore ad albero lungo ad alta temperatura e un involucro in acciaio laminato a freddo verniciato riflettono un focus ingegneristico sul servizio durevole in programmi di test ricorrenti. La configurazione supporta la ricerca sulle batterie, la qualificazione della sicurezza e le indagini sulla qualità attraverso i flussi di lavoro di celle, moduli e pacchi.

Contattaci per un preventivo o una soluzione personalizzata abbinata al tuo processo di test di cortocircuito della batteria, al layout del laboratorio e ai requisiti di misurazione.
