Aumentare la magnitudo della pressione idraulica ha una correlazione diretta e positiva con la conducibilità ionica dei pellet di elettrolita Li7P2S8I0.5Cl0.5. Nello specifico, aumentare la pressione applicata da 10 MPa a 350 MPa aumenta costantemente la conducibilità ionica totale da 0,9 mS/cm a 3,08 mS/cm.
Concetto chiave: L'applicazione della pressione idraulica non serve solo per la formatura; è uno strumento critico di ingegneria microstrutturale che elimina i vuoti interparticellari, minimizzando così la resistenza al confine di grano e stabilendo canali continui per il trasporto di ioni di litio.
Il Meccanismo di Miglioramento della Conducibilità
Riduzione della Porosità
Il principale cambiamento fisico guidato dalla pressa idraulica è la densificazione del pellet verde.
A pressioni inferiori, la polvere dell'elettrolita conserva crepe e pori interni significativi.
Applicando un'elevata pressione uniassiale, si forza meccanicamente le particelle a unirsi, diminuendo significativamente il volume dei vuoti tra di esse.
Minimizzazione della Resistenza al Confine di Grano
Affinché gli ioni si muovano attraverso un elettrolita solido, devono attraversare le interfacce tra le singole particelle di polvere.
Queste interfacce, o confini di grano, agiscono come barriere che ostacolano il flusso ionico.
L'alta pressione crea un contatto fisico intimo tra le particelle, abbassando drasticamente questa resistenza interfacciale e migliorando la conducibilità totale del pellet.
Quantificazione dell'Impatto della Pressione
L'Intervallo da 10 MPa a 350 MPa
I dati sperimentali identificano una chiara finestra operativa per la pressatura a freddo di Li7P2S8I0.5Cl0.5.
A una bassa pressione di 10 MPa, il materiale presenta una conducibilità di base di circa 0,9 mS/cm.
Man mano che la pressione viene aumentata a 350 MPa, la microstruttura si ottimizza, risultando in una conducibilità di 3,08 mS/cm.
Uniformità e Affidabilità
Oltre ai numeri grezzi di conducibilità, la pressa idraulica garantisce la consistenza del pellet.
L'applicazione uniforme della pressione crea un profilo di densità omogeneo.
Questa uniformità è essenziale per ottenere misurazioni accurate e riproducibili delle proprietà intrinseche del materiale.
Comprendere i Limiti: Pressatura a Freddo vs. a Caldo
Il Limite della Pressatura a Freddo
Sebbene l'aumento della pressione a 350 MPa porti a guadagni significativi, la pressatura a freddo si basa esclusivamente sulla forza meccanica.
Esiste un limite fisico all'efficacia con cui i vuoti possono essere chiusi quando il materiale è rigido a temperatura ambiente.
Una volta raggiunta la densità massima per la compattazione a freddo, ulteriori aumenti di pressione producono rendimenti decrescenti.
Il Moltiplicatore Termico
Per superare i limiti della pressatura idraulica standard, è necessario introdurre la temperatura insieme alla pressione.
L'uso di una pressa riscaldata (ad esempio, 350 MPa a 180°C) induce deformazione plastica e ammorbidimento delle particelle dell'elettrolita.
Questa combinazione crea un'interfaccia solido-solido superiore, aumentando la conducibilità ionica dal limite di pressatura a freddo di 3,08 mS/cm a un valore migliorato di 6,67 mS/cm.
Fare la Scelta Giusta per il Tuo Obiettivo
Per massimizzare le prestazioni del tuo elettrolita allo stato solido, devi abbinare il tuo metodo di lavorazione ai tuoi obiettivi di conducibilità.
- Se il tuo obiettivo principale sono i test di base standard: Applica 350 MPa tramite pressatura a freddo per ottenere una conducibilità affidabile di ~3,08 mS/cm minimizzando la resistenza al confine di grano.
- Se il tuo obiettivo principale sono le massime prestazioni: Utilizza la pressatura a caldo (350 MPa a 180°C) per indurre deformazione plastica, ottenendo la massima conducibilità possibile di ~6,67 mS/cm.
L'alta pressione è il prerequisito fondamentale per trasformare la polvere sciolta in un conduttore allo stato solido funzionale e ad alta velocità.
Tabella Riassuntiva:
| Magnitudo della Pressione | Conducibilità Ionica (mS/cm) | Effetto Chiave |
|---|---|---|
| 10 MPa | ~0,9 | Base, porosità significativa |
| 350 MPa (Pressatura a Freddo) | ~3,08 | Densità ottimizzata, resistenza al confine di grano minimizzata |
| 350 MPa a 180°C (Pressatura a Caldo) | ~6,67 | Deformazione plastica, contatto interfacciale superiore |
Pronto a ottimizzare i tuoi pellet di elettrolita allo stato solido?
Le presse da laboratorio di precisione KINTEK sono progettate per fornire la pressione esatta e uniforme richiesta per risultati affidabili e riproducibili. Sia che il tuo obiettivo sia test di base coerenti con la pressatura a freddo o il raggiungimento della massima conducibilità con la pressatura a caldo, le nostre presse da laboratorio automatiche, presse isostatiche e presse da laboratorio riscaldate offrono il controllo e le prestazioni di cui il tuo laboratorio ha bisogno.
Contattaci oggi stesso utilizzando il modulo sottostante per discutere come la nostra esperienza può aiutarti a ottenere una densità dei pellet e una conducibilità ionica superiori. #ModuloContatto

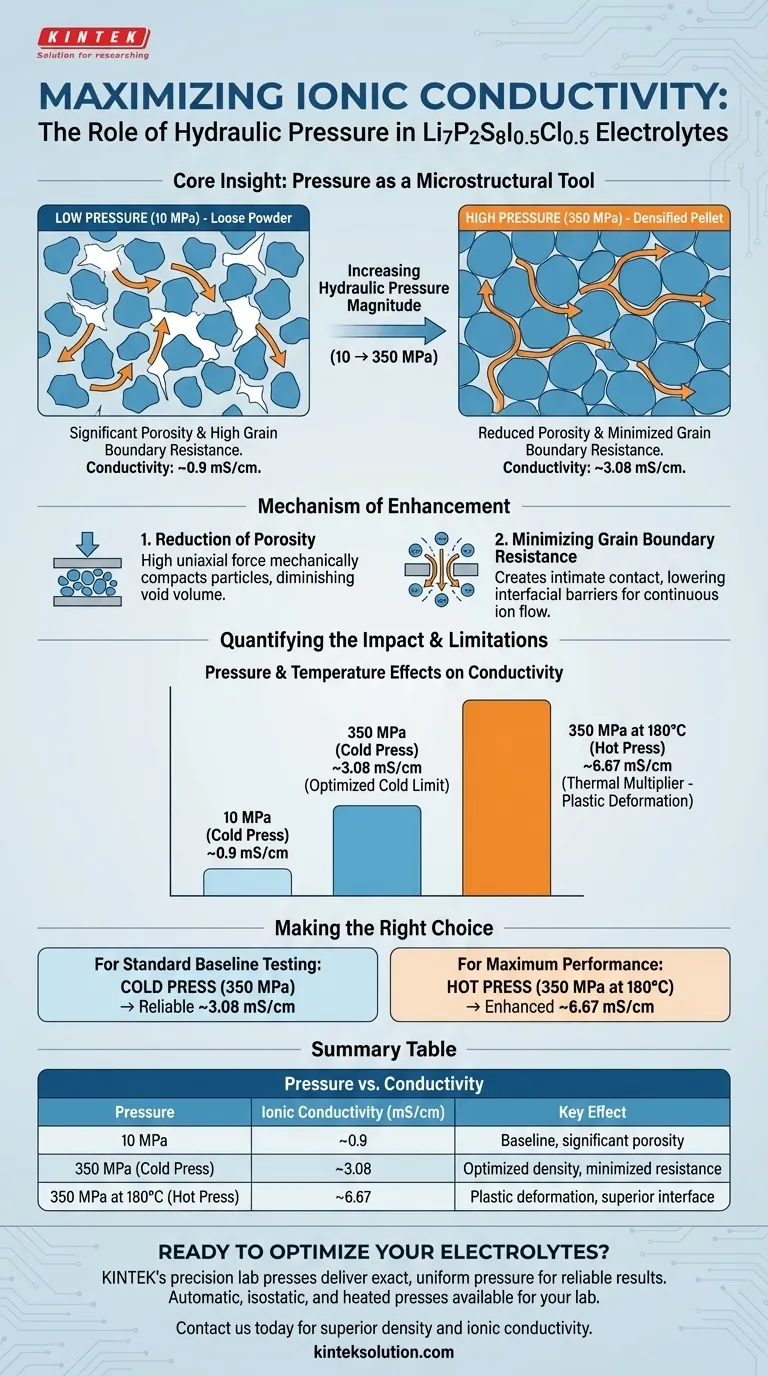

Guida Visiva
Prodotti correlati
- Laboratorio Split manuale riscaldato macchina pressa idraulica con piastre calde
- Pressa idraulica da laboratorio Pressa per pellet da laboratorio Pressa per batteria a bottone
- Macchina automatica della pressa idraulica del laboratorio per la produzione di pellet
- Laboratorio pressa idraulica 2T laboratorio Pellet Press per KBR FTIR
- Manuale Laboratorio pressa idraulica per pellet Laboratorio pressa idraulica
Domande frequenti
- Qual è il ruolo di una pressa idraulica con capacità di riscaldamento nella costruzione dell'interfaccia per celle simmetriche Li/LLZO/Li? Abilita un assemblaggio senza interruzioni di batterie allo stato solido
- Quali sono le applicazioni delle presse idrauliche a caldo nella prova e nella ricerca dei materiali? Migliora la precisione e l'affidabilità nel tuo laboratorio
- Cos'è una pressa idraulica a caldo e in cosa differisce da una pressa idraulica standard? Sblocca la lavorazione avanzata dei materiali
- Come viene utilizzato un pressa idraulica a caldo nella preparazione dei campioni di laboratorio? Creare campioni uniformi per un'analisi accurata
- Come influisce l'uso di una pressa a caldo idraulica a diverse temperature sulla microstruttura finale di un film di PVDF? Ottenere porosità o densità perfette
