Materiali di supporto per batterie
Supporto modulare per celle batteria cilindriche 18650 26650 Materiale per pacchi 2S 3S
Numero articolo : FZ53
Il prezzo varia in base a specifiche e personalizzazioni
Spedizione:
Contattaci per ottenere i dettagli sulla spedizione. Buon divertimento Garanzia di spedizione puntuale.
Perché Scegliere Noi
Processo di ordinazione semplice, prodotti di qualità e supporto dedicato per il successo della tua azienda.
Panoramica del prodotto

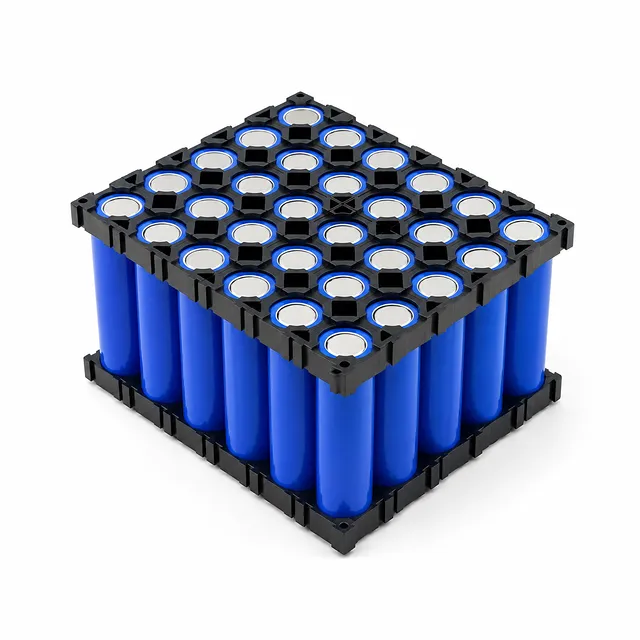

Questo sistema di supporto per batterie cilindriche ad alte prestazioni fornisce una base strutturale avanzata per l'assemblaggio di pacchi batteria agli ioni di litio ad alta densità. Realizzato in materiale composito premium di ABS e policarbonato (PC) ignifugo, classificato secondo gli standard UL94 V-0, il componente offre un posizionamento meccanico rigido, un isolamento elettrico superiore e una spaziatura critica tra le celle. Progettato specificamente per celle cilindriche standard con fattore di forma 18650 e 26650, la struttura del distanziatore stabilisce l'integrità strutturale prevenendo cortocircuiti accidentali, gestendo la separazione termica e semplificando i flussi di lavoro di produzione di pacchi ad alto rendimento.
Progettato per le moderne esigenze di accumulo energetico, il sistema è al servizio di laboratori di ricerca e sviluppo, linee di produzione pilota e impianti di produzione industriale ad alto volume. I casi d'uso principali comprendono pacchi trazione per veicoli elettrici (EV), mobilità elettrica leggera (e-bike, e-scooter), veicoli a guida automatizzata (AGV) industriali, sistemi di accumulo energetico su scala di rete (ESS) e moduli batteria per utensili elettrici ad alto assorbimento. Le architetture modulari a 2 serie (2S) e 3 serie (3S) integrano slot laterali a incastro di precisione che consentono ai progettisti di pacchi e agli ingegneri di assemblaggio di configurare layout a matrice personalizzati di praticamente qualsiasi profilo rettangolare o geometrico su misura.
Ancorando saldamente le celle cilindriche all'interno di aperture a tolleranza stretta (circa 18,2 mm per celle 18650 e 26,2 mm per celle 26650), la staffa strutturale impedisce lo spostamento delle celle durante la saldatura a punti automatizzata e la saldatura a resistenza manuale. Questa coerenza strutturale riduce al minimo lo stress meccanico sulle strisce di nichel saldate o sulle barre collettrici in rame in presenza di forti vibrazioni operative, espansione termica e shock meccanici, garantendo l'affidabilità a lungo termine del pacco in ambienti operativi industriali impegnativi.
Caratteristiche principali
- Materiale ignifugo UL94 V-0: formulato con una speciale miscela di polimeri tecnici ABS e PC che si autoestingue in pochi secondi, inibendo la propagazione dell'instabilità termica e migliorando la conformità alla sicurezza complessiva del pacco.

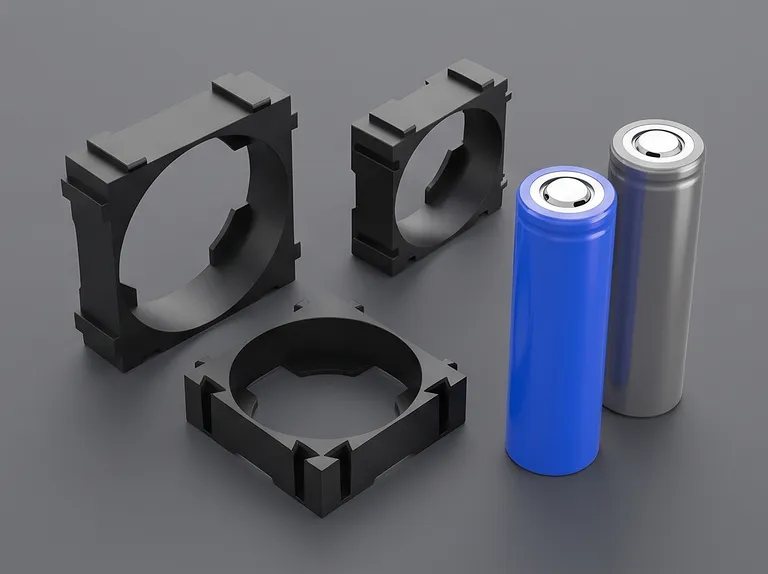

- Aperture di ritenzione celle di precisione: presenta diametri di alesaggio calibrati di circa 18,2 mm per celle 18650 e 26,2 mm per celle 26650 per offrire una tolleranza di accoppiamento aderente che elimina il movimento radiale durante l'assemblaggio.

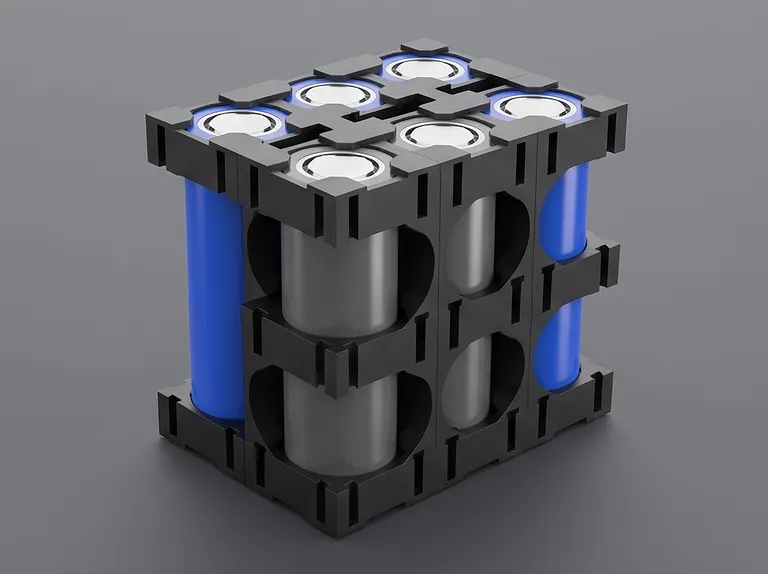

- Architettura a slot a incastro modulare: gli slot a coda di rondine maschio e femmina integrati lungo i bordi periferici consentono un'espansione laterale e longitudinale senza soluzione di continuità per costruire dimensioni del pacco personalizzate senza attrezzature speciali.
- Dispositivo di saldatura a punti a resistenza ottimizzato: blocca saldamente le singole celle cilindriche a un'altezza verticale uniforme e a una spaziatura costante, garantendo superfici di contatto planari per la saldatura a punti a resistenza automatizzata e il wire bonding a ultrasuoni.
- Canali di separazione termica integrati: mantiene spazi d'aria progettati tra le pareti delle celle cilindriche adiacenti per facilitare il raffreddamento ad aria convettivo, ridurre le temperature operative interne del pacco e mitigare i punti caldi termici localizzati.
- Resistenza superiore agli urti e alle vibrazioni: costruito con un elevato modulo flessionale e resistenza alla trazione per resistere a vibrazioni meccaniche continue di grado automobilistico, forze di caduta e carichi dinamici ciclici senza crepe da stress.
- Elevata rigidità dielettrica: eccellenti caratteristiche di isolamento elettrico non conduttivo prevengono scariche ad arco, tensioni di rottura e cortocircuiti localizzati tra gli involucri delle celle vicine e le reti di barre collettrici.
- Compatibilità reversibile su due lati: il design geometrico simmetrico si adatta alla chiusura superiore e inferiore del pacco, semplificando la gestione dell'inventario e accelerando il throughput dell'assemblaggio di linea.
Applicazioni
| Applicazione | Descrizione | Vantaggio chiave |
|---|---|---|
| Pacchi trazione per veicoli elettrici | Struttura modulare per array di celle cilindriche multi-parallelo e multi-serie in piattaforme EV commerciali e passeggeri. | Resiste a forti vibrazioni del veicolo mantenendo l'esatto passo centro-centro delle celle per barre collettrici pesanti. |
| Sistemi di accumulo energetico stazionari | Rack batteria ad alta capacità e moduli ESS containerizzati che utilizzano celle al litio ferro fosfato (LFP) 18650 o 26650. | La resistenza al fuoco UL94 V-0 riduce significativamente i rischi di cascata termica catastrofica in installazioni stazionarie dense. |
| Mobilità elettrica leggera (LEV) | Pacchi batteria sagomati su misura per biciclette elettriche, scooter elettrici e veicoli utilitari che richiedono un'integrazione compatta. | Le linguette modulari a incastro consentono geometrie del pacco flessibili che si adattano a cavità del telaio e involucri dal profilo unico. |
| Robotica industriale e AGV | Sistemi batteria ad alto assorbimento e forti vibrazioni operanti in logistica continua, magazzinaggio e apparecchiature di produzione automatizzate. | La robusta rigidità strutturale previene l'affaticamento meccanico sulle linguette di interconnessione saldate a punti durante i cicli di accelerazione costante. |
| Utensili elettrici a batteria ed elettrodomestici | Moduli batteria per impieghi gravosi e ad alta scarica soggetti a frequenti cadute operative, manipolazione brusca e calore ambientale elevato. | Lo smorzamento meccanico superiore e la stabilità dimensionale mantengono l'integrità della cella sotto impatti estremi e cicli termici. |
| Laboratori di R&S e prototipazione batterie | Configurazione rapida di configurazioni sperimentali multi-cella per la convalida di nuove chimiche delle celle e test di durata del ciclo. | Elimina i costosi stampi a iniezione personalizzati consentendo l'aggancio manuale rapido di blocchi 2S e 3S in matrici su misura. |
Specifiche tecniche
| Parametro di specifica | Serie FZ53-18650 | Serie FZ53-26650 |
|---|---|---|
| Numero prodotto base | FZ53 | FZ53 |
| Tipo di cella compatibile | Celle cilindriche 18650 | Celle cilindriche 26650 |
| Diametro apertura interna | ~18,2 mm | ~26,2 mm |
| Configurazioni strutturali | 2-Serie (2S) / 3-Serie (3S) | 2-Serie (2S) / 3-Serie (3S) |
| Composizione del materiale | ABS + Policarbonato (Lega ABS+PC) | ABS + Policarbonato (Lega ABS+PC) |
| Grado di infiammabilità | Grado UL94 V-0 | Grado UL94 V-0 |
| Meccanismo di interblocco | Slot per schede a bordo di precisione periferici | Slot per schede a bordo di precisione periferici |
| Finitura superficiale | Finitura industriale opaca liscia | Finitura industriale opaca liscia |
| Colore | Nero | Nero |
| Intervallo di temperatura operativa | Da -40°C a +105°C | Da -40°C a +105°C |
| Metodo di ritenzione della cella | Matrice a incastro per interferenza | Matrice a incastro per interferenza |
| Utilità di produzione primaria | Dispositivo di saldatura a punti e distanziatore per pacco | Dispositivo di saldatura a punti e distanziatore per pacco |
| Rigidità dielettrica | ≥ 20 kV/mm | ≥ 20 kV/mm |
| Resistenza chimica | Resistente ai vapori di elettroliti delle batterie, oli e solventi comuni | Resistente ai vapori di elettroliti delle batterie, oli e solventi comuni |
Perché scegliere questo prodotto
- Protezione antincendio di grado industriale: prodotto rigorosamente in lega ABS+PC ignifuga certificata UL94 V-0, questo sistema di supporto offre una sicurezza antincendio passiva critica contenendo gli eventi termici e soddisfacendo le rigorose normative internazionali di trasporto e sicurezza.
- Scalabilità modulare infinita: il design a slot per schede a incastro periferico progettato consente agli ingegneri delle batterie di passare da piccoli pacchi 2S/3S ad array multi-kilowatt senza acquistare costosi stampi proprietari, riducendo drasticamente i cicli di prototipazione rapida.
- Tolleranze di produzione ad alta precisione: le dimensioni dell'apertura calibrate garantiscono una vestibilità aderente che immobilizza le celle cilindriche, eliminando i micro-movimenti durante la saldatura a punti automatizzata e riducendo drasticamente i difetti di saldatura o lo strappo delle linguette in nichel.
- Gestione termica ottimizzata: il design strutturale introduce una spaziatura fisica costante tra i contenitori delle celle, garantendo un flusso d'aria di raffreddamento attivo o la penetrazione del composto di invasatura per una dissipazione del calore bilanciata attraverso matrici di celle dense.
- Assemblaggio del pacco conveniente: la simmetria strutturale superiore e inferiore e l'assemblaggio a scatto rapido senza attrezzi semplificano le linee di produzione manuali e semi-automatizzate, riducendo i costi di manodopera e i tempi di ciclo.
Per configurazioni ingegneristiche personalizzate, prezzi per volume o supporto all'integrazione tecnica, contatta oggi stesso il nostro team di ingegneria dei pacchi batteria per un preventivo rapido.
