Supporto per batterie prismatiche per test di celle ad alta corrente con terminali sullo stesso lato

Panoramica del prodotto

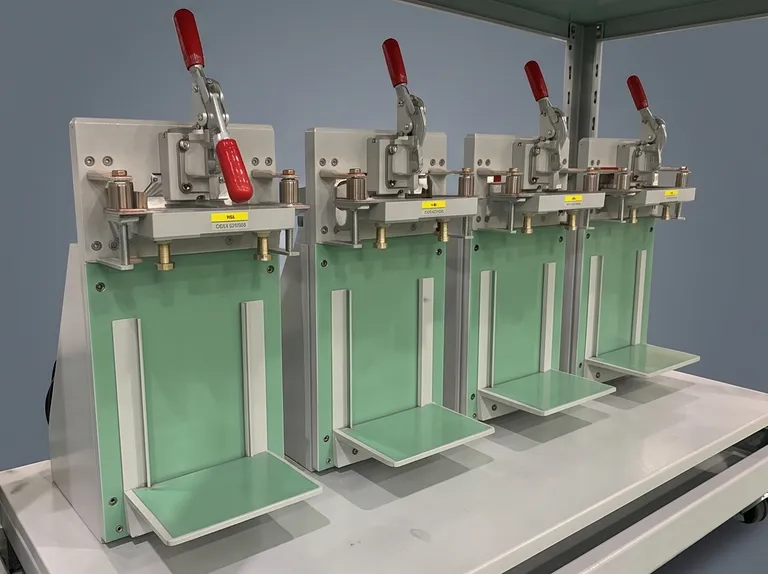

Questo sistema di test ad alta corrente è progettato specificamente per ospitare celle a batteria prismatiche agli ioni di litio, agli ioni di sodio e allo stato solido configurate con terminali superiori sullo stesso lato. Progettato per offrire una stabilità di contatto elettrico e un'integrità meccanica superiori, il supporto supporta protocolli di ciclizzazione carica-scarica impegnativi fino a 300A. La sua architettura modulare integra un rack di test a otto canali con unità di test indipendenti, consentendo ai laboratori di ricerca sulle batterie e alle strutture di controllo qualità di semplificare la caratterizzazione delle celle eliminando le incoerenze nella resistenza di contatto.

Ottimizzato per la validazione di laboratorio ad alto rendimento, la formazione su linee pilota, la classificazione della capacità e il pre-smistamento dei moduli a livello di pacco, questa piattaforma di test ospita una gamma versatile di fattori di forma delle celle. Il meccanismo di bloccaggio regolabile gestisce senza sforzo lunghezze delle celle da 80 mm a 250 mm, spessori (larghezze) da 15 mm a 87 mm e altezze da 30 mm a 245 mm. Che si tratti di valutare celle di accumulo energetico di grande formato o prototipi di batterie per veicoli elettrici ad alta velocità, l'attrezzatura garantisce prestazioni elettriche riproducibili in ogni ciclo di test.

Costruito con un telaio strutturale per impieghi gravosi e interfacce di contatto in rame di alta qualità, questo supporto garantisce un'eccezionale dissipazione termica, rigidità meccanica e resistenza alla corrosione. Integrando sonde di contatto M103-12-Y-300A ad alte specifiche con interfacce a capocorda M16, l'unità riduce al minimo la caduta di tensione e il riscaldamento localizzato nelle interfacce di connessione critiche. I laboratori possono eseguire campagne di test continue su più turni con totale fiducia nella durata strutturale, nella sicurezza dei lavoratori e nella precisione delle misurazioni.

Caratteristiche principali

• Capacità continua ad alta corrente da 300A: Costruito con percorsi conduttivi di grosso calibro e sonde dedicate ad alta portata M103-12-Y-300A per supportare una rigorosa ricarica rapida, scarica continua ad alta velocità e caratterizzazione dinamica a impulsi fino a 300A senza surriscaldamento.
• Compatibilità di precisione con terminali sullo stesso lato: Assemblaggi di contatto appositamente progettati ospitano design di celle prismatiche in cui i poli positivo e negativo sono situati sullo stesso lato, fornendo una spaziatura dei terminali regolabile tra 70 mm e 146 mm per diversi design di celle.
• Ampia regolabilità dimensionale: I supporti di bloccaggio completamente regolabili trattengono in modo sicuro celle prismatiche che vanno da 80 a 250 mm di lunghezza, 15–87 mm di spessore e 30–245 mm di altezza, consentendo un adattamento senza soluzione di continuità tra diverse chimiche delle celle e design dell'involucro.

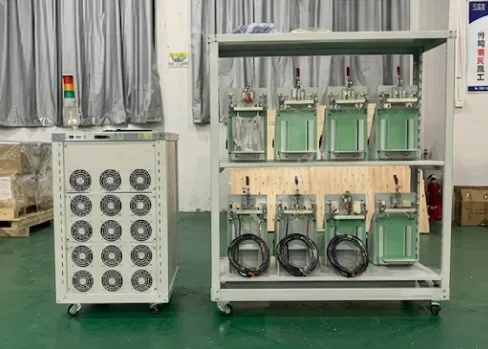

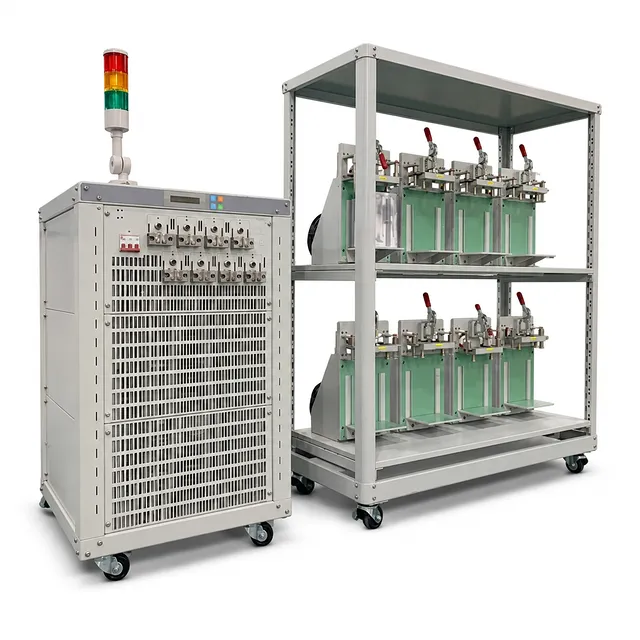

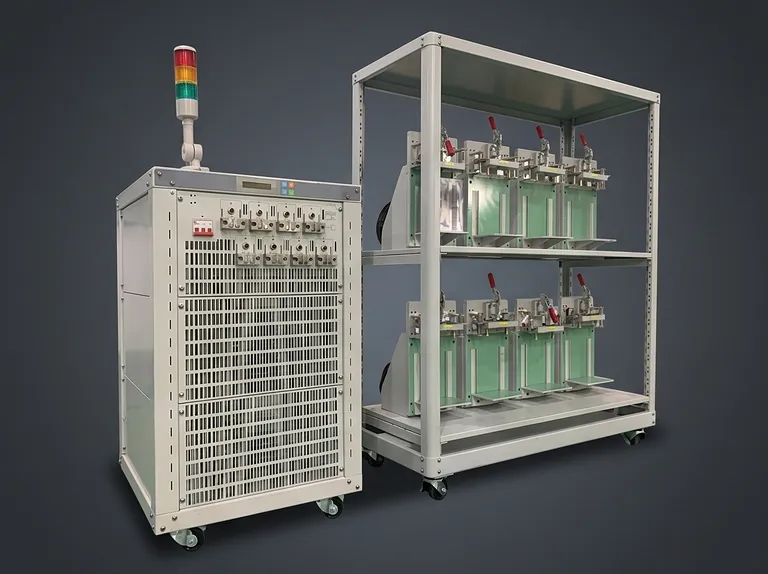

• Architettura salvaspazio ottimizzata a 8 canali: Configurato in un layout a rack a due livelli su un solo lato con quattro canali di test per livello, massimizzando l'efficienza dello spazio in laboratorio mantenendo una chiara linea di vista e un'ergonomia senza ostacoli per gli operatori.
• Porte di connessione M16 a bassissima resistenza: I capocorda di cablaggio M16 standardizzati per impieghi gravosi garantiscono un fissaggio sicuro e a bassa impedenza ai cicler esterni, prevenendo resistenza parassita, allentamento delle connessioni e deriva del segnale durante regimi di ciclizzazione prolungati.
• Modularità dei canali indipendenti: Ogni cella di test opera all'interno di un involucro di modulo standardizzato che misura 250 mm × 278,5 mm × 555 mm, facilitando la rapida manutenzione dei canali, il caricamento delle singole celle e un facile isolamento senza interrompere i canali adiacenti.
• Superiore stabilità termica e meccanica: Costruito con materiali strutturali ad alta resistenza e supporti per sonde che dissipano il calore, in grado di resistere a pressioni di bloccaggio cicliche e temperature di test ambientali elevate senza distorsioni meccaniche.

Applicazioni

Specifiche tecniche

Perché scegliere questo prodotto

• Ingegneria di precisione per richieste di corrente estreme: Progettato per mantenere un'integrità del segnale assoluta e un aumento termico minimo sotto carichi sostenuti di 300A, prevenendo artefatti di test artificiali e proteggendo i delicati terminali delle celle da danni da contatto.
• Ampia versatilità dimensionale: Il meccanismo altamente versatile ospita praticamente tutte le dimensioni di celle prismatiche standard e non standard attualmente utilizzate nelle applicazioni automobilistiche e di accumulo su rete, massimizzando il ritorno sull'investimento in beni strumentali.
• Progettato per un elevato rendimento di laboratorio: L'architettura a 8 canali su un solo lato consente scambi rapidi ed ergonomici delle celle, accesso al cablaggio senza soluzione di continuità tramite terminali M16 e monitoraggio visivo diretto di tutti i canali durante le sequenze di test critiche.
• Eccezionale qualità costruttiva e ripetibilità: Supporti di contatto lavorati con precisione, assemblaggi di sonde durevoli e un design del telaio per impieghi gravosi garantiscono migliaia di cicli di bloccaggio senza deriva dell'allineamento meccanico o degrado elettrico.

Contatta oggi stesso il nostro team di vendita tecnica per richiedere un preventivo personalizzato, discutere i requisiti di test delle batterie ad alta corrente o configurare soluzioni di supporto specializzate su misura per il flusso di lavoro del tuo laboratorio.
