Attrezzatura per celle prismatiche

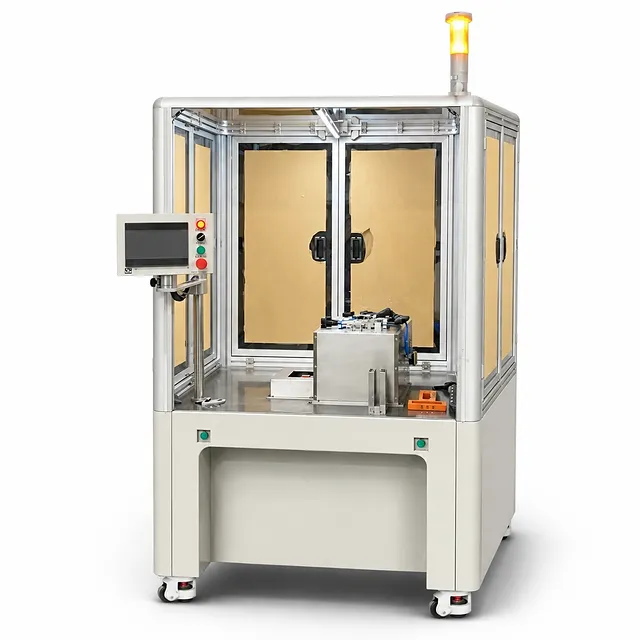

Macchina per il caricamento manuale di batterie prismatiche e l'inserimento in involucri di alluminio
Numero articolo : FX01
Il prezzo varia in base a specifiche e personalizzazioni
- Cadenza di produzione
- >=3-5 ppm
- Gamma di celle compatibili
- Spessore 20-60 mm; Larghezza 50-150 mm; Altezza 100-200 mm
- Tasso di qualificazione del prodotto
- >=99,95%
Spedizione:
Contattaci per ottenere i dettagli sulla spedizione. Buon divertimento Garanzia di spedizione puntuale.
Perché Scegliere Noi
Processo di ordinazione semplice, prodotti di qualità e supporto dedicato per il successo della tua azienda.
Panoramica del prodotto
Questa apparecchiatura è una soluzione a caricamento manuale per l'inserimento di celle di batterie prismatiche in involucri di alluminio. Fornisce un posizionamento dedicato sia per l'involucro che per la cella, un posizionamento del trasferimento controllato, l'espansione dell'apertura dell'involucro prima dell'inserimento e un metodo di completamento manuale assistito quando richiesto. Il risultato è una stazione di lavoro pratica per l'incapsulamento, progettata per supportare una manipolazione accurata proteggendo al contempo le superfici dell'involucro in alluminio da danni o graffi durante il funzionamento.
L'unità è destinata ai processi di produzione di celle prismatiche che richiedono il posizionamento manuale di involucri in alluminio e celle di batteria. È adatta per la ricerca sulle batterie, la produzione pilota, lo sviluppo di processi e ambienti di produzione in cui gli operatori necessitano di una soluzione regolabile per le celle entro l'intervallo di spessore, larghezza e altezza supportato. La regolazione dei dispositivi di fissaggio consente la compatibilità con l'intero inviluppo delle celle specificato.
Basato su posizionamento, rulli di contatto morbidi per le celle e movimento di trasferimento regolabile, questo sistema supporta operazioni manuali stabili e ripetibili in condizioni di assemblaggio impegnative. Il tasso di qualificazione della produzione specificato e l'obiettivo del tasso di guasto dell'apparecchiatura forniscono ai team di produzione criteri misurabili per valutare la coerenza operativa e le prestazioni di rendimento relative all'apparecchiatura.
Caratteristiche principali
-
Caricamento manuale di involucro e cella: Gli operatori posizionano manualmente l'involucro di alluminio e la cella prismatica nelle rispettive posizioni di carico. Questa disposizione offre ai team un controllo diretto sulla manipolazione durante l'incapsulamento della cella, mantenendo il flusso di lavoro organizzato attorno a punti di posizionamento definiti.
-
Posizionamento dedicato in entrambi i punti di carico: L'area di posizionamento dell'involucro in alluminio e l'area di posizionamento della cella incorporano ciascuna un meccanismo di posizionamento. Le posizioni definite aiutano a stabilire la relazione iniziale tra i componenti prima dell'inizio della sequenza di inserimento e trasferimento.
-
Manipolazione protettiva dell'involucro in alluminio: Il processo operativo è specificato per evitare danni e graffi all'involucro in alluminio. Ciò è particolarmente importante laddove le condizioni dell'involucro devono essere protette durante le operazioni di incapsulamento e le fasi di produzione a valle.
-
Rulli di posizionamento cella in poliuretano morbido: Il posizionamento della cella utilizza rulli in poliuretano morbido per premere e posizionare la cella. Il contatto flessibile del rullo supporta il posizionamento durante l'inserimento, allineandosi al requisito di maneggiare la cella della batteria con cura.
-
Posizionamento e trasferimento dell'involucro modulare regolabile: Il meccanismo di posizionamento e trasferimento dell'involucro in alluminio utilizza il movimento del modulo per impostare la posizione richiesta. Gli operatori possono regolare i dati di movimento tramite il touch screen, consentendo di adattare l'impostazione del movimento al dispositivo di fissaggio attivo e al formato di cella compatibile.
-
Espansione dell'apertura dell'involucro prima dell'inserimento: Un meccanismo di aspirazione dell'involucro espande l'apertura dell'involucro in alluminio prima dell'inserimento della cella. Preparare l'apertura dell'involucro prima dell'inserimento aiuta a creare le condizioni di accesso richieste per il processo di incapsulamento.
-
Completamento dell'inserimento manuale assistito: Se la cella non raggiunge la sua posizione finale durante l'inserimento, un operatore può utilizzare la maniglia di pressatura dell'involucro per spingere la cella e completare l'incapsulamento. Ciò fornisce un metodo di intervento manuale definito per eventi di inserimento incompleti.
-
Compatibilità delle celle basata su dispositivi di fissaggio: Le celle all'interno dell'intervallo dimensionale dichiarato possono essere alloggiate regolando gli utensili. Ciò consente all'apparecchiatura di supportare molteplici dimensioni di celle prismatiche entro il suo inviluppo di compatibilità specificato, invece di limitare l'uso a una singola geometria di cella fissa.
-
Obiettivi di prestazione operativa misurati: La cadenza di produzione specificata, il limite del tasso di guasto dell'apparecchiatura e il tasso di qualificazione del prodotto causato dall'apparecchiatura forniscono chiari riferimenti di prestazione per la pianificazione dei processi, le decisioni sul personale e la revisione della qualità della produzione.
Applicazioni
| Applicazione | Descrizione | Vantaggio principale |
|---|---|---|
| Produzione pilota di celle agli ioni di litio prismatiche | Supporta il caricamento manuale di celle di batterie prismatiche e involucri in alluminio durante le operazioni di incapsulamento della linea pilota. | Fornisce una stazione di lavoro definita e regolabile per lo sviluppo e la convalida dei processi di inserimento manuale dell'involucro. |
| Fabbricazione di celle per R&S batterie | Utilizzato quando i team di ricerca devono assemblare celle in alloggiamenti in alluminio valutando diverse dimensioni di celle compatibili. | La regolazione dei dispositivi di fissaggio supporta il lavoro nell'intervallo di spessore, larghezza e altezza specificato. |
| Lavoro di cambio formato cella | Supporta i processi in cui il formato della cella prismatica attiva cambia all'interno dell'inviluppo dimensionale supportato. | Gli utensili possono essere regolati per ottenere la compatibilità della cella entro l'intervallo dichiarato. |
| Operazioni di incapsulamento in involucro di alluminio | Posiziona l'involucro, espande la sua apertura e supporta l'inserimento della cella della batteria nell'involucro. | Integra l'espansione dell'apertura dell'involucro e il posizionamento del trasferimento nello stesso processo di caricamento manuale. |
| Ingegneria di processo batterie | Consente agli ingegneri di valutare il posizionamento dell'inserimento, le impostazioni dei dispositivi di fissaggio e le procedure di completamento manuale durante la definizione del processo. | La regolazione tramite touch screen dei dati di movimento di trasferimento supporta l'impostazione controllata della posizione. |
| Assemblaggio batterie a basso volume o guidato dall'operatore | Si applica dove involucri e celle vengono posizionati manualmente e gli operatori rimangono attivamente coinvolti nella sequenza di incapsulamento. | Mantiene il controllo manuale aggiungendo meccanismi di posizionamento dedicati e supporto al trasferimento. |
| Verifica della qualità della produzione | Supporta la revisione del rendimento relativo all'apparecchiatura e dell'affidabilità operativa durante l'incapsulamento delle celle prismatiche. | Gli obiettivi pubblicati di qualificazione e tasso di guasto forniscono riferimenti misurabili per la valutazione del processo. |
Specifiche tecniche
| Voce | Specifica | Note |
|---|---|---|
| Identificatore di sito | FX01 | Apparecchiatura per l'inserimento manuale di celle prismatiche in involucri di alluminio |
| Funzione di processo | Inserimento manuale di celle di batterie prismatiche in involucri di alluminio | |
| Cadenza di produzione | >=3-5 ppm | Determinata dalla competenza dell'operatore |
| Dimensioni complessive dell'apparecchiatura | Lunghezza 1200 x Larghezza 900 x Altezza 1800 | |
| Spessore cella compatibile | 20-60 mm | Entro l'intervallo di compatibilità, la compatibilità della cella può essere ottenuta regolando gli utensili |
| Larghezza cella compatibile | 50-150 mm | Entro l'intervallo di compatibilità, la compatibilità della cella può essere ottenuta regolando gli utensili |
| Altezza cella compatibile | 100-200 mm | Entro l'intervallo di compatibilità, la compatibilità della cella può essere ottenuta regolando gli utensili |
| Tasso di guasto dell'apparecchiatura | <=2% | Tasso di guasto = MTTR/(MTBF+MTTR) |
| Tasso di qualificazione del prodotto | >=99,95% | Si riferisce solo agli scarti di prodotto causati dall'apparecchiatura |
| Metodo di caricamento | Caricamento manuale | L'operatore posiziona manualmente l'involucro di alluminio e la cella della batteria |
| Posizione di carico dell'involucro di alluminio | Meccanismo di posizionamento fornito | |
| Posizione di carico della cella della batteria | Meccanismo di posizionamento fornito | |
| Requisito di manipolazione dell'involucro di alluminio | Nessun danno o graffio all'involucro di alluminio durante il funzionamento | |
| Rullo di posizionamento cella | Rullo in poliuretano morbido | Premere e posizionare la cella della batteria |
| Meccanismo di posizionamento e trasferimento dell'involucro di alluminio | Posizionamento con movimento del modulo | La posizione può essere regolata tramite il touch screen impostando i dati di movimento |
| Preparazione dell'apertura dell'involucro | Il meccanismo di aspirazione dell'involucro espande l'apertura dell'involucro di alluminio prima dell'inserimento | Facilita l'inserimento della cella nell'involucro |
| Metodo di inserimento incompleto | Maniglia di pressatura dell'involucro manuale | L'operatore può premere la cella nell'involucro per completare l'inserimento quando la cella non è completamente in posizione |
Perché scegliere questo prodotto
-
Progettato appositamente per l'incapsulamento di celle prismatiche: L'apparecchiatura combina caricamento manuale, posizionamento dedicato di involucro e cella, espansione dell'apertura dell'involucro, posizionamento del trasferimento e un metodo di completamento manuale definito in un unico processo di incapsulamento mirato.
-
Design del processo attento alla protezione: Il requisito di prevenire danni e graffi all'involucro di alluminio affronta una preoccupazione critica di manipolazione per le celle prismatiche incapsulate e supporta un'esecuzione disciplinata della produzione.
-
Regolazione controllata per i formati supportati: La regolazione dei dispositivi di fissaggio e la regolazione dei dati di movimento tramite touch screen consentono ai team di configurare il processo attorno alle celle entro l'intervallo di compatibilità dichiarato.
-
Metriche operative che supportano la revisione degli acquisti: La cadenza di produzione specificata >=3-5 ppm, il tasso di guasto dell'apparecchiatura <=2% e il tasso di qualificazione del prodotto causato dall'apparecchiatura >=99,95% forniscono riferimenti concreti per valutare le aspettative di produttività, affidabilità e rendimento.
-
Intervento pratico per condizioni di assemblaggio reali: La maniglia di pressatura dell'involucro offre agli operatori una procedura chiara per completare l'inserimento quando una cella non ha raggiunto completamente la posizione, mantenendo la continuità in un flusso di lavoro di produzione manuale.
Contattaci per un preventivo o una soluzione personalizzata allineata alle dimensioni delle tue celle prismatiche, ai requisiti degli utensili e al processo di incapsulamento.
