Attrezzatura per celle prismatiche

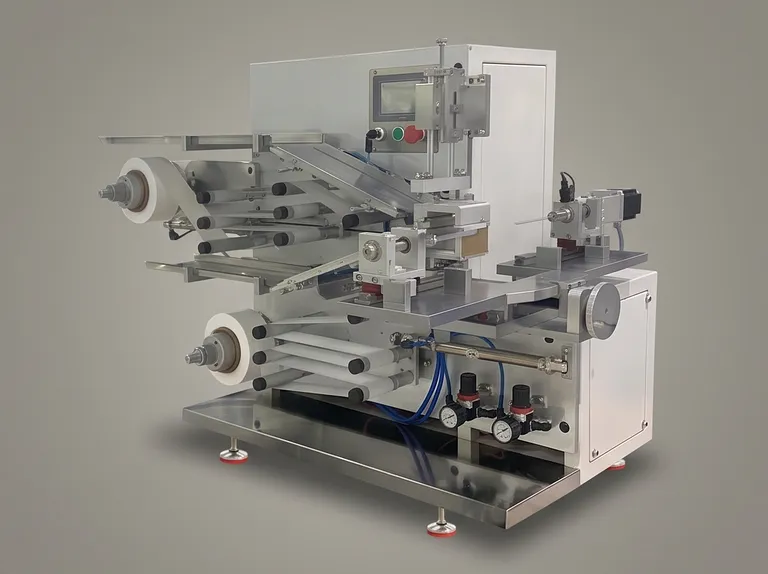

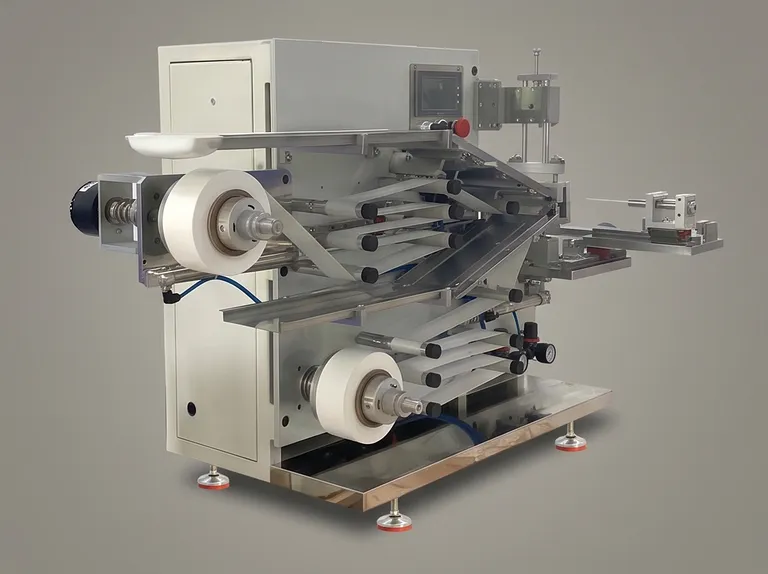

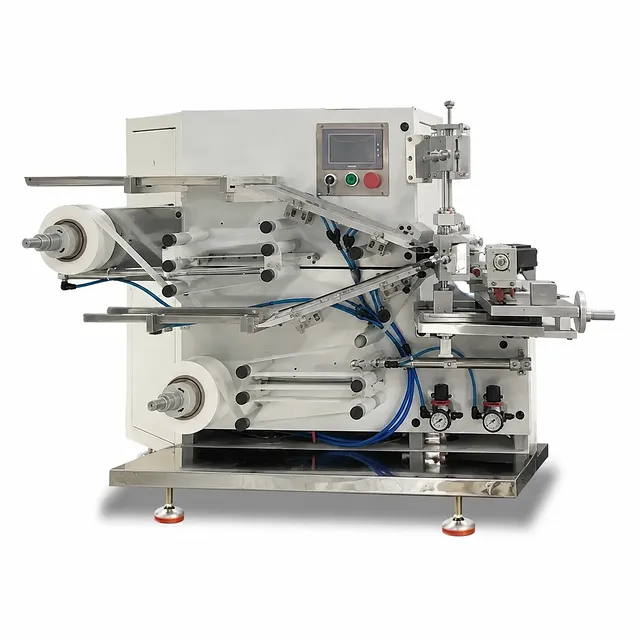

Avvolgitrice semiautomatica per batterie agli ioni di litio cilindriche e prismatiche
Numero articolo : FX02
Il prezzo varia in base a specifiche e personalizzazioni
- Precisione di avvolgimento
- <=0.5 mm
- Ritmo di produzione
- 5-7 ppm (cilindrico); 3-5 PPM (prismatico)
- Tasso di qualificazione
- >=98%
Spedizione:
Contattaci per ottenere i dettagli sulla spedizione. Buon divertimento Garanzia di spedizione puntuale.
Perché Scegliere Noi
Processo di ordinazione semplice, prodotti di qualità e supporto dedicato per il successo della tua azienda.
Panoramica del prodotto
Questo sistema di avvolgimento semiautomatico è progettato per formare celle di batterie agli ioni di litio cilindriche e prismatiche con un processo di avvolgimento controllato e ripetibile. Gli operatori caricano manualmente i fogli di elettrodi, mentre l'apparecchiatura esegue l'avvolgimento automatico e l'estrazione automatica del mandrino. I gruppi mandrino intercambiabili consentono a un'unica unità di supportare entrambi i formati di cella, offrendo una flessibilità pratica per le mutevoli esigenze di sviluppo delle batterie.
L'apparecchiatura è adatta alla ricerca sulle celle agli ioni di litio, allo sviluppo di processi e alla produzione su scala pilota, dove il posizionamento affidabile degli elettrodi e la tensione di avvolgimento controllata sono fondamentali. Accoglie fogli di elettrodi a base oleosa, fogli di elettrodi a base acquosa e vari materiali separatori. È possibile selezionare percorsi di processo per il caricamento prima dell'elettrodo positivo o prima dell'elettrodo negativo, nonché per le finiture con avvolgimento esterno del separatore o dell'elettrodo.
Un albero di avvolgimento azionato da un motore passo-passo mantiene una velocità di avvolgimento costante, mentre le tensioni dell'elettrodo e del separatore rimangono relativamente stabili durante il ciclo di avvolgimento. Ciò supporta una tensione della cella, un allineamento degli elettrodi e un posizionamento del separatore costanti. Con un tasso di qualificazione di almeno il 98% e un utilizzo di almeno il 95%, l'unità è costruita per un funzionamento stabile ed efficiente in condizioni di produzione di laboratorio definite.
Caratteristiche principali
-
Capacità per doppio formato di cella: I gruppi mandrino sostituibili supportano celle cilindriche con un intervallo di mandrini da Phi3,5 a Phi5 mm e celle prismatiche utilizzando un intervallo di larghezza combinato di 38-60. Ciò consente di configurare l'apparecchiatura in base alla geometria della cella richiesta, invece di limitare il funzionamento a un solo formato.
-
Precisione di avvolgimento controllata: La precisione di avvolgimento <=0,5 mm supporta il posizionamento controllato di elettrodi e separatori durante la formazione della cella. Questo livello di controllo posizionale è importante laddove è richiesta una registrazione ripetibile degli strati interni durante un ciclo di produzione.
-
Azionamento stabile con motore passo-passo: L'albero di avvolgimento è azionato da un motore passo-passo per mantenere una velocità di avvolgimento costante. Il controllo rotazionale stabile aiuta il sistema a fornire un ciclo di avvolgimento coerente e supporta la manipolazione ripetibile dei materiali di elettrodi e separatori.
-
Tensione del materiale costante: La tensione dell'elettrodo e la tensione del separatore rimangono relativamente costanti durante l'avvolgimento. La conseguente coerenza nella tensione della cella, nella posizione dell'elettrodo e nella posizione del separatore mira a migliorare l'uniformità della capacità della cella e della resistenza interna.
-
Gestione continua del separatore: Il separatore rimane continuo durante tutto il processo di avvolgimento, riducendo il contatto manuale durante questa fase. Una manipolazione ridotta aiuta a limitare le opportunità di cortocircuiti interni e autoscarica associati a inutili contatti umani.
-
Sequenza di caricamento selezionabile dal processo: L'unità può essere azionata caricando prima l'elettrodo positivo seguito dall'elettrodo negativo, oppure caricando prima l'elettrodo negativo seguito dall'elettrodo positivo. Ciò consente di selezionare la sequenza di avvolgimento in base ai requisiti di processo applicabili.
-
Metodo di avvolgimento finale configurabile: Selezionare l'avvolgimento esterno del separatore o l'avvolgimento esterno del foglio di elettrodi in base al processo di cella richiesto. Ciò fornisce una scelta definita per la configurazione di avvolgimento finita senza modificare il principio operativo di base.
-
Guida di alimentazione regolabile: La larghezza della fessura di alimentazione o della piastra di guida è regolabile su un lato. Questa regolazione aiuta ad adattarsi alle larghezze del materiale e supporta l'ingresso controllato dei fogli di elettrodi nell'area di avvolgimento.
-
Impostazione dei parametri tramite touchscreen: Un'interfaccia operativa touchscreen consente di impostare i parametri di lavoro direttamente sull'apparecchiatura. L'operatore può utilizzare l'interfaccia per stabilire le impostazioni di processo richieste in un formato semplice e accessibile.
-
Prestazioni di produzione stabili: Per le celle cilindriche, il ritmo di produzione dichiarato è di 5-7 ppm; per le celle prismatiche, è di 3-5 PPM, basato su una lunghezza del foglio di elettrodi di 750 mm. Il tempo di ciclo effettivo rimane dipendente dalla lunghezza dell'elettrodo, dalla qualità del materiale e dalla competenza dell'operatore, fornendo una base realistica per la pianificazione del processo.
Applicazioni
| Applicazione | Descrizione | Vantaggio principale |
|---|---|---|
| Sviluppo di celle cilindriche agli ioni di litio | Forma celle cilindriche avvolte utilizzando gruppi mandrino intercambiabili da Phi3,5-Phi5 mm. Gli operatori caricano i fogli di elettrodi e il sistema esegue le fasi di avvolgimento ed estrazione del mandrino. | Supporta lo sviluppo del processo in formato cilindrico con una produzione dichiarata di 5-7 ppm alla condizione di riferimento di 750 mm di lunghezza dell'elettrodo. |
| Sviluppo di celle prismatiche agli ioni di litio | Configura il processo di avvolgimento per celle prismatiche attraverso un intervallo di larghezza di avvolgimento combinato di 38-60. Il gruppo mandrino selezionato adatta l'apparecchiatura al formato di cella richiesto. | Fornisce una configurazione di avvolgimento prismatico definita con una produzione dichiarata di 3-5 PPM alla lunghezza dell'elettrodo di riferimento. |
| Lavorazione di elettrodi a base oleosa | Avvolge le celle utilizzando fogli di elettrodi a base oleosa insieme ai materiali separatori applicabili. La piastra di guida regolabile supporta l'ingresso del materiale nel processo di avvolgimento. | Consente di applicare l'unità ai percorsi di lavorazione degli elettrodi che utilizzano fogli a base oleosa. |
| Lavorazione di elettrodi a base acquosa | Lavora fogli di elettrodi a base acquosa all'interno della stessa sequenza operativa semiautomatica. L'ordine di caricamento può essere selezionato in base ai requisiti di processo. | Estende l'applicabilità ai flussi di lavoro degli elettrodi a base acquosa senza modificare il sistema di avvolgimento principale. |
| Assemblaggio di celle focalizzato sull'integrità del separatore | Mantiene un separatore continuo durante l'avvolgimento controllandone la tensione rispetto ai fogli di elettrodi. | Riduce il contatto manuale durante l'avvolgimento e supporta un posizionamento coerente del separatore nel rotolo della cella. |
| Studi sull'uniformità di capacità e resistenza | Produce celle avvolte con tensione dell'elettrodo, tensione del separatore e posizioni del materiale relativamente costanti. | Supporta la valutazione dell'uniformità della capacità della cella e della resistenza interna migliorando la coerenza nella fase di avvolgimento. |
| Valutazione del percorso di processo | Consente l'ingresso del foglio prima dell'elettrodo positivo o prima dell'elettrodo negativo, con opzioni di finitura con avvolgimento esterno del separatore o dell'elettrodo. | Consente ai team di confrontare le configurazioni di caricamento e avvolgimento finale supportate da riferimento in base ai requisiti di processo stabiliti. |
Specifiche tecniche
| Parametro | Specifica FX02 | Note |
|---|---|---|
| Applicazione dell'apparecchiatura | Avvolgitrice semiautomatica per batterie agli ioni di litio cilindriche o prismatiche | I gruppi mandrino vengono cambiati per adattarsi all'avvolgimento di celle cilindriche o prismatiche. |
| Sequenza operativa | Caricamento manuale del foglio di elettrodi, estrazione automatica del mandrino, avvolgimento automatico, applicazione manuale del nastro e scarico manuale | |
| Fogli di elettrodi applicabili | Fogli di elettrodi a base oleosa; fogli di elettrodi a base acquosa | |
| Materiali separatori applicabili | Vari materiali separatori | |
| Larghezza della fessura di alimentazione o della piastra di guida | Regolabile, regolazione su un solo lato | |
| Azionamento dell'albero di avvolgimento | Azionamento con motore passo-passo | Mantiene una velocità di avvolgimento costante. |
| Precisione di avvolgimento | <=0,5 mm | |
| Impostazione dei parametri di controllo | Interfaccia operativa touchscreen; è possibile impostare i parametri di lavoro | |
| Metodo di ingresso dell'elettrodo | Prima l'elettrodo positivo poi quello negativo, o prima l'elettrodo negativo poi quello positivo | Selezionare in base ai requisiti di processo. |
| Metodo di finitura con avvolgimento esterno | Avvolgimento esterno del separatore o avvolgimento esterno del foglio di elettrodi | Selezionare in base ai requisiti di processo. |
| Mandrino cilindrico | Phi3,5-Phi5 mm | Configurazione cella cilindrica. |
| Intervallo di avvolgimento prismatico | Larghezza combinata 38-60 | Configurazione cella prismatica. |
| Ritmo di produzione cilindrico | 5-7 ppm | Basato su una lunghezza del foglio di elettrodi di 750 mm. Il tempo di ciclo effettivo dipende dalla lunghezza dell'elettrodo, dalla competenza dell'operatore e dalla qualità del foglio di elettrodi. |
| Ritmo di produzione prismatico | 3-5 PPM | Basato su una lunghezza del foglio di elettrodi di 750 mm. Il tempo di ciclo effettivo dipende dalla lunghezza dell'elettrodo, dalla competenza dell'operatore e dalla qualità del foglio di elettrodi. |
| Tasso di qualificazione | >=98% | |
| Tasso di utilizzo | >=95% | |
| Colore dell'aspetto dell'apparecchiatura | Grigio caldo standard internazionale 1C | È disponibile il colore specificato dal cliente. |
| Lingua dell'interfaccia operativa | Cinese | |
| Rumorosità dell'apparecchiatura | 80 dB | Misurato a 1 m dall'apparecchiatura; esclude il rumore causato dai materiali, come il suono dello strappo del nastro. |
| Targhetta dell'apparecchiatura | Include nome dell'apparecchiatura, modello, alimentazione e numero di serie di fabbrica | |
| Standard di sicurezza | Riferimento GB 5226.1 | Requisiti di sicurezza meccanica, elettrica e protettiva. |
| Aria compressa | 0,4 ~ 0,8 Mpa, portata 50 L/min | Utilità operativa richiesta. |
| Temperatura ambiente | 20 ~ 35℃ | Ambiente operativo richiesto. |
| Umidità relativa | 5 ~ 55% UR | Ambiente operativo richiesto. |
| Pulizia ambientale | Non inferiore alla Classe 100.000 | Il sito deve essere privo di gas corrosivi, liquidi e gas esplosivi. |
| Alimentazione | AC220V, monofase | |
| Fluttuazione di tensione | Meno di +/-10% | |
| Potenza | 1,0 KVA | |
| Peso dell'apparecchiatura | Circa 200 kg | Soggetto al peso effettivo; rapporto peso totale/area portante <=500 kg/m2. |
Perché scegliere questo prodotto
-
Controllo dell'avvolgimento ripetibile: La combinazione di avvolgimento a velocità costante azionato da motore passo-passo e tensione dell'elettrodo e del separatore relativamente stabile è progettata per garantire la coerenza in ogni cella avvolta.
-
Flessibilità di formato e processo: I gruppi mandrino intercambiabili cilindrici e prismatici, l'ordine di caricamento dell'elettrodo selezionabile e i metodi di avvolgimento esterno selezionabili consentono all'unità di allinearsi ai requisiti definiti del processo delle celle della batteria.
-
Prestazioni orientate alla produzione: Gli obiettivi di tasso di qualificazione e tasso di utilizzo dichiarati di >=98% e >=95% posizionano l'apparecchiatura per un funzionamento stabile dove la ripetibilità e la continuità operativa sono importanti.
-
Requisiti di installazione definiti: Requisiti chiari per aria compressa, alimentazione, pulizia, temperatura, umidità, rumorosità e carico sul pavimento rendono più facile per i team tecnici valutare la preparazione del sito prima dell'implementazione.
-
Specifica pratica dell'apparecchiatura: La guida del materiale regolabile, l'impostazione dei parametri tramite touchscreen, l'interfaccia operativa in cinese, l'aspetto grigio caldo standard 1C e l'opzione di colore specificata dal cliente forniscono un pacchetto operativo e di integrazione definito.
Contattaci per un preventivo o una discussione sulla configurazione in base al tuo processo di avvolgimento di batterie agli ioni di litio cilindriche o prismatiche.
