Il Viaggio Del Fotone: Decostruire L'anima Di Un Analizzatore Ed-Xrf

La domanda del "Cosa"

In un laboratorio, in una fabbrica o sul campo, una delle domande più fondamentali è semplicemente: "Di cosa è fatto questo?"

Per rispondere a questa domanda è necessaria una conversazione con la materia stessa. Dobbiamo eccitare i suoi atomi e ascoltare attentamente la loro risposta. La fluorescenza a raggi X a dispersione di energia (ED-XRF) è uno dei nostri strumenti più efficaci per avere questa conversazione.

Ma il suo genio non risiede solo nella sua capacità di porre la domanda. Risiede nella velocità e nella chiarezza con cui comprende la risposta. Questa capacità deriva da un trio di componenti fondamentali che lavorano in perfetta e simultanea armonia.

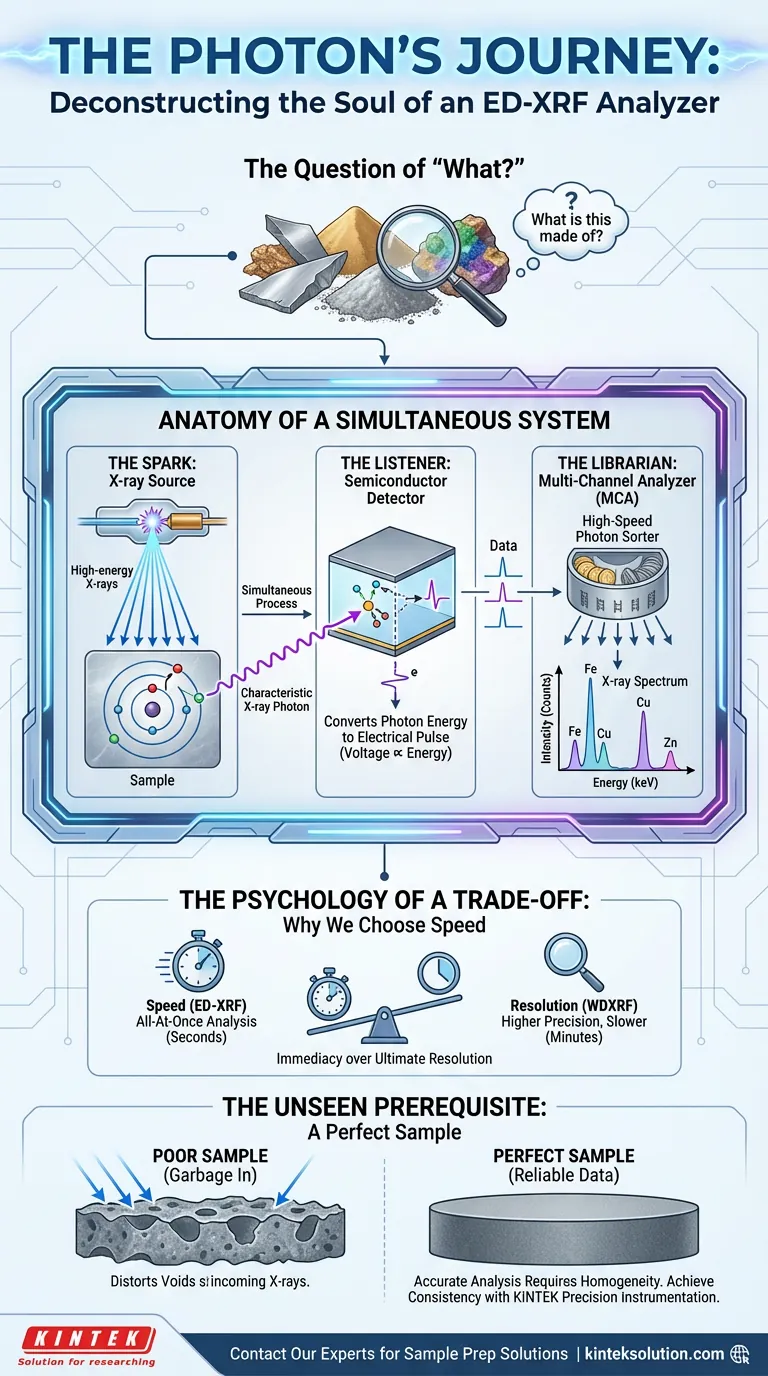

L'anatomia di un sistema simultaneo

Comprendere l'ED-XRF significa capire che non è un processo passo dopo passo, sequenziale. È un sistema progettato per catturare un'intera impronta elementare in un unico momento.

Ciò si ottiene attraverso un'elegante catena di comando tra tre componenti critici.

La scintilla: la sorgente a raggi X

La conversazione inizia con un interrogatorio. Un tubo a raggi X in miniatura, la sorgente del sistema, bombarda il campione con un fascio focalizzato di raggi X ad alta energia.

Questo non è un tocco gentile. È una scarica di energia progettata per dislocare gli elettroni dai gusci interni profondi del campione. Questo atto di espulsione crea una vacanza temporanea e instabile.

La natura aborre il vuoto. Un elettrone da un guscio esterno di energia più alta scende immediatamente per riempire il vuoto. Nel farlo, rilascia la sua energia in eccesso come un raggio X secondario: un fotone fluorescente la cui energia è la firma unica e caratteristica dell'elemento da cui proviene.

L'ascoltatore: il rivelatore a semiconduttore

Se la sorgente è l'interrogatore, il rivelatore a semiconduttore, spesso un rivelatore a deriva di silicio (SDD), è l'ascoltatore perfetto. È il cuore della macchina.

Quando i raggi X caratteristici escono dal campione, colpiscono il rivelatore. La funzione critica del rivelatore non è solo contare questi fotoni, ma misurare l'energia precisa di ciascuno di essi.

Converte l'energia di ogni singolo fotone in ingresso in un piccolo impulso elettrico. La tensione di quell'impulso è direttamente proporzionale all'energia del fotone. È come avere un orecchio assoluto; il rivelatore non sente solo un rumore, identifica la nota esatta.

Il bibliotecario: l'analizzatore multicanale (MCA)

Il rivelatore genera migliaia di questi impulsi di tensione in un flusso caotico. L'analizzatore multicanale (MCA) è il bibliotecario maestro che porta ordine in questo caos.

L'MCA ordina rapidamente ogni impulso in uno di migliaia di contenitori discreti, o "canali", dove ogni canale corrisponde a un intervallo di energia molto ristretto.

Pensalo come uno smistatore di monete ad alta velocità per fotoni. Prende un secchio di valuta mescolata e lo impila ordinatamente, dandoti un conteggio chiaro di centesimi, nichel, spiccioli e quarti. L'istogramma risultante, che traccia il numero di fotoni (intensità) rispetto alla loro energia, è lo spettro a raggi X. È la risposta finale e leggibile alla nostra domanda originale.

La psicologia di un compromesso: perché scegliamo la velocità

Nessun progetto ingegneristico è privo di compromessi. L'architettura dell'ED-XRF è una scelta deliberata che favorisce determinati vantaggi accettando specifiche limitazioni. Ciò riflette una profonda comprensione di ciò che gli utenti spesso apprezzano di più: l'immediatezza.

Il vantaggio del tutto in una volta

Il punto di forza principale dell'ED-XRF è la sua natura simultanea. Poiché il rivelatore e l'MCA elaborano tutte le energie contemporaneamente, un'analisi elementare completa può essere eseguita in pochi secondi.

Ciò soddisfa un bisogno umano e industriale fondamentale di feedback rapido. Per il controllo qualità, lo smistamento dei materiali o la ricerca preliminare, la capacità di ottenere una risposta completa *ora* è spesso più preziosa che ottenere una risposta perfetta domani.

Il prezzo dell'immediatezza

Questa velocità ha un costo in termini di risoluzione energetica. La capacità del sistema di distinguere tra due raggi X di energie molto simili è intrinsecamente inferiore rispetto al suo cugino più lento e metodico, la fluorescenza a raggi X a dispersione di lunghezza d'onda (WDXRF).

Nei campioni con molti elementi, ciò può portare a "sovrapposizioni di picchi", in cui i segnali di due elementi diversi si fondono. Questo non è un difetto; è il compromesso noto per l'incredibile efficienza del sistema e il suo design più semplice, robusto e spesso portatile.

Il prerequisito non visto: un campione perfetto

L'intera elegante sinfonia del sistema ED-XRF, la sorgente, il rivelatore e l'analizzatore che lavorano in concerto, si basa su un partner silenzioso ed esterno: il campione stesso.

Il detto "spazzatura in ingresso, spazzatura in uscita" non è mai stato più vero. L'analizzatore più avanzato del mondo può essere sconfitto da un campione mal preparato. Affinché un'analisi XRF sia accurata, la superficie che interroga deve essere perfettamente piana, omogenea e rappresentativa del materiale sfuso.

Le fondamenta di dati affidabili

Per polveri, terreni e minerali, ciò significa preparare un pellet pressato. L'obiettivo è creare un campione ad alta densità e con una superficie impeccabile, eliminando gli effetti della dimensione delle particelle e le cavità superficiali che possono distorcere i segnali a raggi X. Questo non è un passaggio opzionale; è il fondamento su cui si basano dati affidabili.

Ottenere questo livello di coerenza manualmente è difficile. È qui che la strumentazione di precisione diventa fondamentale. Una pressa da laboratorio automatica, come quelle ingegnerizzate da KINTEK, rimuove la variabilità e le congetture dalla preparazione del campione. Applica una pressione precisa e ripetibile per creare pellet ideali ogni volta, garantendo che i dati del tuo analizzatore XRF siano un vero riflesso del tuo materiale, non un artefatto del tuo metodo di preparazione.

Dalle presse isostatiche per una densità uniforme alle presse riscaldate per l'analisi dei polimeri, lo strumento di preparazione giusto garantisce che la conversazione che hai con il tuo materiale sia chiara e veritiera.

Comprendere il funzionamento interno di un analizzatore ED-XRF rivela un sistema splendidamente ottimizzato per la velocità. Ma per sfruttare appieno la sua potenza, dobbiamo rispettare il processo che precede persino l'analisi.

Se stai cercando di garantire la qualità e la ripetibilità dei tuoi risultati analitici, il primo passo è perfezionare la preparazione del tuo campione. Contatta i nostri esperti
