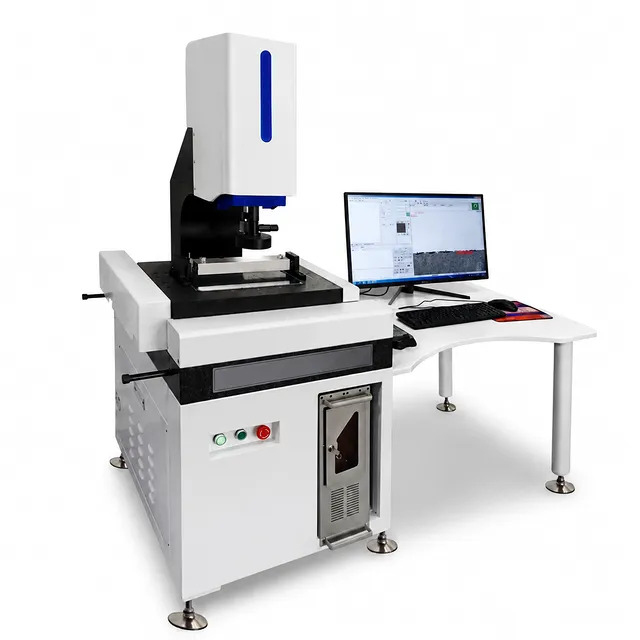

Sistema di misurazione automatica delle bave Macchina di ispezione ottica video ad alta precisione per elettrodi di batterie e componenti di precisione
Numero articolo : DS15
Il prezzo varia in base a specifiche e personalizzazioni
- Intervallo di misurazione (X × Y × Z)
- 300 mm × 200 mm × 200 mm
- Precisione di misurazione asse X/Y
- 2 + L/200 µm
- Controllo del movimento e scala lineare
- Servomotore AC a circuito chiuso con scala a reticolo metallico da 0,0005 mm
Spedizione:
Contattaci per ottenere i dettagli sulla spedizione. Buon divertimento Garanzia di spedizione puntuale.
Perché Scegliere Noi
Processo di ordinazione semplice, prodotti di qualità e supporto dedicato per il successo della tua azienda.
Panoramica del prodotto
Questo sistema di misurazione automatica delle bave offre un'ispezione ottica senza contatto progettata per la profilazione dei bordi sub-micron, la quantificazione delle bave in sezione trasversale e la metrologia dimensionale completa. Costruito su una base monolitica in marmo naturale, l'attrezzatura elimina la deformazione termica strutturale per mantenere la precisione metrologica durante i cicli di produzione continui. Trasforma il complesso controllo qualità microscopico da un compito manuale lento e soggettivo in un flusso di lavoro di verifica completamente automatizzato e ad alta velocità.
Progettata principalmente per la produzione di elettrodi per batterie agli ioni di litio, stampaggio di metalli di precisione, packaging di semiconduttori e micro-lavorazioni, l'unità rileva rapidamente difetti di taglio, arricciatura dei bordi, strappi e micro-bave lungo i confini dei componenti sensibili. I suoi dispositivi di fissaggio specializzati e il movimento automatizzato multi-asse consentono una transizione senza soluzione di continuità tra anodi/catodi di batterie a foglio sottile e componenti industriali micro-fresati rigidi.
Progettato per ambienti di test industriali esigenti, questo sistema integra imaging digitale ad alta risoluzione, controllo del movimento servo a circuito chiuso completo e algoritmi di estrazione dei bordi sub-pixel. La macchina garantisce risultati di misurazione ripetibili, consentendo agli istituti di ricerca e ai dipartimenti di controllo qualità di imporre standard a zero difetti con totale fiducia operativa.
Caratteristiche principali
- Base metrologica in marmo naturale grado 00: La costruzione monolitica in granito per il telaio principale della macchina e il piano di lavoro offre una stabilità termica e uno smorzamento delle vibrazioni superiori rispetto alla ghisa o all'alluminio, prevenendo la deformazione strutturale dopo anni di funzionamento continuo.
- Rilevamento del confine del bordo sub-pixel: Algoritmi di visione proprietari scompongono le griglie di pixel standard in coordinate sub-pixel fini, catturando transizioni di micro-bave e sottili difetti del bordo che i sistemi di visione ottica convenzionali trascurano.
- Controllo del movimento servo a circuito chiuso completo: Avanzati servomotori AC multi-asse abbinati a un controller di movimento HZ4000 e scale a reticolo metallico da 0,0005 mm garantiscono un posizionamento rapido e privo di vibrazioni fino a 300 mm/s senza perdita di passi.
- Architettura a doppia illuminazione LED a freddo: L'illuminazione LED di superficie programmabile a 5 anelli e 8 zone indipendente e la retroilluminazione a contorno condensato parallelo impediscono il trasferimento radiante termico al pezzo, eliminando completamente l'imbarcamento secondario indotto dal calore durante le scansioni prolungate.
- Zoom ottico e digitale ad alta definizione: L'obiettivo zoom ottico di precisione 1490 combinato con un sensore digitale Hikvision offre una resa dell'immagine nitida con ingrandimento ottico da 1,4× a 9× e ingrandimento video da 48× a 500×.
- Navigazione CCD a campo ultra-largo: La telecamera di macro-navigazione secondaria mappa istantaneamente l'intero piano di lavoro, consentendo ai tecnici di individuare i punti di ispezione target, insegnare i percorsi di misurazione ed eseguire routine batch in pochi secondi.
- Dispositivo di fissaggio rotante automatizzato per elettrodi di batteria: Il dispositivo di bloccaggio rotante dedicato YZ-005 fissa in piano i fogli di batteria delicati rivestiti e non rivestiti, consentendo la scansione automatizzata delle bave dei bordi multi-angolo senza pieghe del foglio o intervento dell'operatore.
- Architettura hardware robusta: Costruita con guide lineari HIWIN taiwanesi di alta qualità, viti a ricircolo di sfere rettificate TBI e cuscinetti radiali duplex NSK giapponesi per prevenire l'inceppamento delle guide ed eliminare il gioco meccanico.
- Joystick ergonomico triassiale intuitivo: Il joystick professionale a 3 assi abbinato al software di automazione CNC dedicato fornisce un allineamento manuale fluido, un'acquisizione rapida del target e una rapida programmazione macro.
Applicazioni
| Applicazione | Descrizione | Vantaggio chiave |
|---|---|---|
| Taglio e fustellatura di elettrodi di batteria | Ispezione automatizzata di micro-bave, rugosità dei bordi e sporgenze del foglio lungo i bordi di catodo e anodo tagliati. | Previene la perforazione del separatore e i cortocircuiti interni della batteria imponendo tolleranze rigorose sulle bave a livello micrometrico. |
| Stampaggio metalli di precisione e telai di piombo | Analisi dei confini ad alta velocità di pin di connettori stampati, micro-staffe e telai di piombo in rame. | Elimina i colli di bottiglia dell'ispezione manuale al microscopio rilevando l'usura del punzone prima della rottura dell'utensile. |
| Ispezione di semiconduttori e stencil PCB | Profilazione dell'apertura senza contatto, verifica dell'apertura dello stencil della pasta saldante e controlli di chiarezza del bordo dei micro-via. | Garantisce un volume di deposizione della pasta saldante costante rilevando la rugosità microscopica delle pareti e le bave. |
| Produzione di dispositivi medici e lame chirurgiche | Verifica dell'affilatura, convalida della geometria della punta e misurazione delle bave dello smusso su aghi chirurgici, trocar e micro-bisturi. | Fornisce registri di qualità verificabili al 100% per bordi di taglio medici critici in cui il contatto meccanico danneggerebbe il pezzo. |
| Componenti micro-lavorati di precisione | Controllo dimensionale rapido multipunto di micro-ingranaggi, componenti di orologeria e valvole idrauliche in miniatura. | Sostituisce le configurazioni manuali multi-utensile con una singola routine visiva automatizzata, riducendo i tempi di ciclo fino all'80%. |
| Assemblaggi di alloggiamenti ottici e sensori | Ispezione dell'altezza del gradino, dell'angolo di smusso e del bordo della scanalatura su alloggiamenti di telecamere in polimero micro-stampato e lega leggera. | Garantisce accoppiamenti di assemblaggio a tenuta di luce e previene disallineamenti ottici causati da superfici di accoppiamento non sedute. |
Specifiche tecniche
| Parametro di specifica | Dati tecnici (DS15) |
|---|---|
| Identificatore modello | DS15 |
| Campo di misurazione (X × Y × Z) | 300 mm × 200 mm × 200 mm |
| Struttura del piano di lavoro | Base monolitica in marmo naturale grado 00 |
| Dimensioni piano di lavoro in granito | 500 mm × 380 mm |
| Dimensioni piano in vetro di precisione | 440 mm × 240 mm |
| Capacità di carico massima del piano | 35 kg |
| Altezza massima consentita del pezzo | 200 mm |
| Precisione di misurazione asse X / Y | 2 + L/200 µm (dove L è la lunghezza di misurazione in mm) |
| Precisione di misurazione asse Z | 5 + L/200 µm (dove L è la lunghezza di misurazione in mm) |
| Ripetibilità del sistema | 3 µm |
| Velocità di posizionamento asse X / Y | 0 – 300 mm/s |
| Velocità di posizionamento asse Z | 0 – 100 mm/s |
| Scala a reticolo di feedback lineare | Scala ottica metallica di precisione 0,0005 mm (0,5 µm) |
| Guide lineari | Guide lineari per carichi pesanti Taiwan HIWIN |
| Viti di trasmissione | Viti a ricircolo di sfere rettificate di precisione Taiwan TBI |
| Cuscinetti mandrino e asse | Cuscinetti a sfere radiali duplex accoppiati NSK Giappone |
| Motori di azionamento | Servomotori AC multi-asse |
| Controller di movimento | Controller di movimento a circuito chiuso completo HZ4000 |
| Interfaccia di controllo manuale | Joystick ergonomico di precisione professionale a 3 assi |
| Sensore immagine primario | Telecamera digitale a colori ad alta definizione Hikvision |
| Sensore di navigazione ausiliario | Sensore ottico CCD a campo visivo ultra-largo |
| Sistema zoom ottico | Obiettivo ottico a zoom continuo ad alta definizione 1490 |
| Ingrandimento ottico | 1,4× – 9,0× |
| Ingrandimento video totale | 48× – 500× (visualizzato sul monitor) |
| Illuminazione a contorno (inferiore) | Luce fredda LED trasmessa parallela con lente condensatrice integrata |
| Illuminazione di superficie (superiore) | Luce fredda LED di superficie programmabile a 5 anelli e 8 segmenti |
| Utensili specializzati per elettrodi | Dispositivo di ispezione fogli rotante completamente automatizzato YZ-005 |
| Suite software di metrologia | Software di ispezione visiva automatizzata YZ-CNC |
| Computer host e display | PC industriale ad alte prestazioni con monitor LCD HD da 27 pollici |
| Integrazione workstation | Scrivania ergonomica per carichi pesanti con distribuzione di potenza integrata, rack controller, arresto di emergenza e ruote di livellamento |
| Requisiti di alimentazione elettrica | AC 220V ± 10%, 50 Hz, 3A |
| Dimensioni fisiche macchina (L × P × A) | 860 mm × 660 mm × 1700 mm |
| Peso netto macchina | 460 kg |
| Temperatura operativa ottimale | 20°C ± 2°C (Consentito: 15°C – 25°C; Variazione max: < 2°C/ora) |
| Umidità relativa operativa | 30% – 70% (Ottimale: 55%) |
| Standard di qualità dell'aria in camera bianca | Ambiente pulito: < 45.000 particelle/ft³ per particelle > 0,5 µm |
| Limite di isolamento dalle vibrazioni | Vibrazione ambientale del pavimento < 0,5T |
Perché scegliere questo prodotto
- Costruzione a zero scorrimento termico: Costruito interamente su marmo naturale rettificato di precisione anziché su alluminio fuso o acciaio saldato, questo sistema mantiene un allineamento rigido e una stabilità a livello micrometrico durante i turni di lavoro fluttuanti.
- Integrità metrologica a circuito chiuso reale: Le scale ottiche metalliche ad alta precisione forniscono una verifica posizionale continua in tempo reale, prevenendo passi persi, deriva meccanica ed errori di accumulo posizionale durante cicli multi-pezzo ad alta velocità.
- Ispezione ottica a freddo non termica: L'avanzata illuminazione a LED fredda multi-angolo impedisce l'espansione termica dei fogli di batteria ultra-sottili e dei componenti delicati in polimero, garantendo misurazioni realistiche senza distorsioni secondarie del pezzo.
- Garanzia di qualità degli elettrodi chiavi in mano: Dotata di utensili rotanti automatizzati dedicati e software specializzato per la scansione dei bordi, l'unità si integra direttamente nelle linee di produzione e R&S di celle agli ioni di litio con tempi di configurazione minimi.
- Ergonomia e durata industriale: Dai cuscinetti NSK giapponesi alle guide lineari HIWIN taiwanesi, ogni componente di azionamento interno è selezionato per la massima resistenza all'usura, affidabilità continua 24/7 e costi di manutenzione minimi.
Contatta oggi stesso il nostro team di ingegneria metrologica per richiedere un preventivo, programmare una dimostrazione su campione o discutere soluzioni di bloccaggio personalizzate per la tua linea di produzione.
