Taglierina elettrica per fogli di elettrodi positivi e negativi per batterie ai polimeri e al litio

Panoramica del prodotto

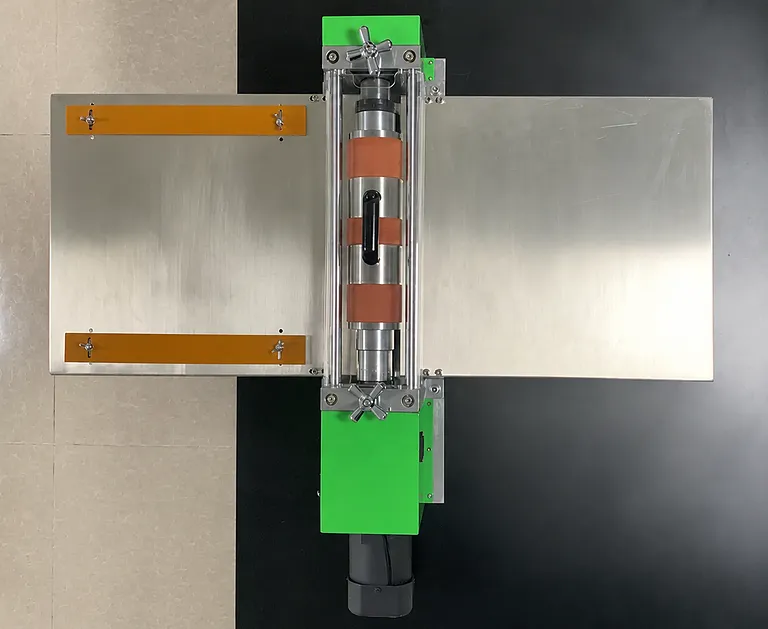

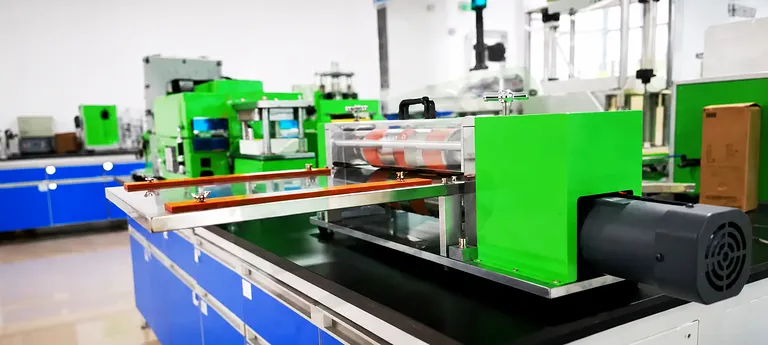

Questo sistema di taglio a rulli elettrico è progettato per il taglio di precisione di fogli di elettrodi positivi e negativi per batterie ai polimeri e al litio. Utilizza lame circolari contrapposte superiori e inferiori per separare il materiale dell'elettrodo in larghezze controllate da 10 a 300 mm. La guida del materiale regolabile, l'innesto delle lame regolabile e l'azionamento a bassa velocità controllato da manopola offrono agli operatori un controllo diretto sul posizionamento e sul processo di taglio.

L'attrezzatura è adatta alla preparazione di fogli di elettrodi dove sono necessarie strisce tagliate con precisione prima delle fasi successive di produzione delle celle della batteria. Il suo campo di lavoro copre fogli di elettrodi per batterie con uno spessore di 50-400 μm, rendendo l'unità pertinente al lavoro con batterie ai polimeri e alla lavorazione di elettrodi positivi e negativi di batterie al litio. La disposizione standard della spaziatura dei coltelli supporta layout di strisce ripetibili, mentre è possibile selezionare una spaziatura alternativa quando il processo lo richiede.

Costruito attorno a una trasmissione a lame superiori e inferiori sincronizzate, il sistema è progettato per un taglio stabile e affidabile in condizioni operative controllate. Una protezione per lame in acrilico, un sistema di fissaggio delle lame di tipo aperto, una regolazione tramite volantino accessibile e una costruzione meccanica manutenibile supportano un funzionamento sicuro, una manutenzione ordinaria e un uso affidabile a lungo termine.

Caratteristiche principali

• Posizionamento di alimentazione regolabile: Un dispositivo di guida regolabile localizza il materiale dell'elettrodo in entrata prima che raggiunga la zona di taglio. Ciò supporta un allineamento di alimentazione costante e aiuta l'operatore a stabilire la posizione del materiale richiesta per ogni lavoro di taglio.

• Principio di taglio a rulli elettrico: L'attrezzatura utilizza un metodo di taglio a rulli azionato elettricamente con coltelli circolari superiori e inferiori che operano come una coppia di taglio abbinata. Questa configurazione è appositamente costruita per la separazione controllata di fogli di elettrodi per batterie sottili piuttosto che per il taglio di metalli duri.

• Lame superiori e inferiori sincronizzate: Le lame superiori e inferiori corrono alla stessa velocità attraverso una trasmissione sincronizzata. Il movimento coordinato delle lame fornisce un'azione di taglio stabile ed è una base fondamentale per prestazioni di taglio affidabili.

• Innesto delle lame regolabile tramite volantino: L'innesto delle lame è regolabile tramite volantino da 0,2-0,4 mm. Ciò consente agli operatori di impostare la penetrazione del coltello per il materiale del foglio dell'elettrodo e le condizioni di lavoro, supportando il controllo del processo senza modificare la configurazione di base della macchina.

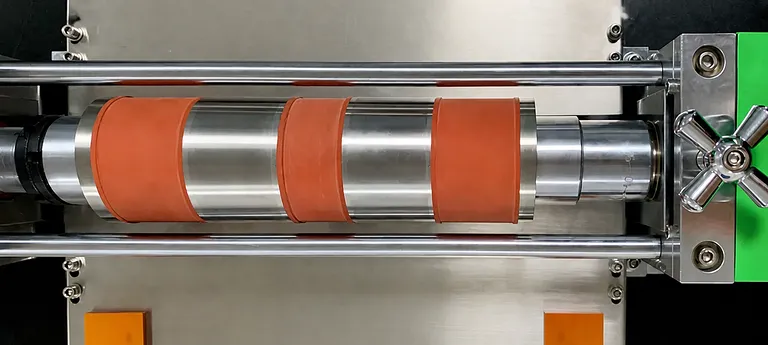

• Disposizione dei coltelli circolari ad alta precisione: I coltelli circolari contrapposti hanno un diametro di 85 mm e utilizzano materiale di taglio in acciaio legato a grana ultrafine. Coltelli in acciaio e coltelli in gomma sono disposti alternativamente nel gruppo lame principale superiore e inferiore per supportare il processo di taglio del foglio dell'elettrodo previsto.

• Spaziatura delle strisce configurabile: La configurazione della spaziatura dei coltelli fornita è di 56 mm, 56 mm, 56 mm, 58 mm, 58 mm e 58 mm. Sono disponibili altre disposizioni di spaziatura come opzioni, consentendo di selezionare il layout di taglio in base ai requisiti di larghezza della striscia dell'applicazione.

• Montaggio aperto delle lame: Un metodo di fissaggio delle lame di tipo aperto semplifica la rimozione delle stesse. Questa pratica disposizione meccanica migliora l'accesso quando il gruppo lame deve essere rimosso per pulizia, ispezione, manutenzione o modifiche relative al processo.

• Velocità di taglio controllata: La velocità di taglio è inferiore a 2 m/min ed è regolabile tramite manopola. L'azionamento regolabile a bassa velocità consente all'operatore di regolare il ritmo di lavoro monitorando il posizionamento dell'alimentazione e il funzionamento delle lame.

• Area di taglio protetta: Un dispositivo di protezione in acrilico è montato nell'area delle lame rotanti. La protezione fornisce una barriera fisica attorno alla zona di taglio operativa e rafforza il requisito di tenere le mani lontane dalle lame durante il funzionamento.

• Costruzione meccanica orientata alla manutenzione: L'unità incorpora lame rotanti superiori e inferiori, supporti per lame, piastre di posizionamento in entrata e in uscita, ingranaggi, un riduttore, un motore e un telaio. La sua costruzione consente di eseguire la pulizia ordinaria, la lubrificazione delle parti mobili della guida lineare e i controlli di fissaggio come parte di una manutenzione disciplinata.

Applicazioni

Specifiche tecniche

Perché scegliere questo prodotto

• Lavorazione degli elettrodi appositamente costruita: Questo sistema è specificato direttamente per fogli di elettrodi positivi e negativi per batterie ai polimeri e al litio, con un intervallo di spessore tagliabile di 50-400 μm e un intervallo di larghezza di taglio di 10-300 mm. Gli acquirenti possono valutare l'idoneità rispetto a chiari requisiti del materiale dell'elettrodo piuttosto che fare affidamento su un'affermazione di taglio generica.

• Precisione meccanica controllata: La guida di alimentazione regolabile, l'innesto delle lame controllato da volantino e la trasmissione sincronizzata delle lame a velocità uguale lavorano insieme per supportare un taglio preciso e affidabile. Questi sono controlli pratici per mantenere una configurazione di taglio coerente durante le attività di produzione o sviluppo.

• Componenti di taglio durevoli: Le lame circolari da 85 mm utilizzano acciaio legato a grana ultrafine e il gruppo lame è progettato attorno a coltelli in acciaio e gomma alternati. L'attrezzatura deve essere mantenuta pulendo le superfici delle lame, lubrificando le parti mobili della guida lineare e proteggendo le superfici delle lame con olio antiruggine durante periodi di inutilizzo prolungato.

• Praticità di manutenzione e sicurezza: Il fissaggio delle lame di tipo aperto fornisce accesso per la rimozione delle stesse, mentre la protezione in acrilico protegge l'area delle lame durante il funzionamento. Controlli regolari di viti, dadi, perni e altri elementi di fissaggio aiutano a prevenire l'allentamento e supportano condizioni affidabili dell'attrezzatura.

• Configurabile per i requisiti delle strisce: Il layout standard della spaziatura dei coltelli combina posizioni da 56 mm e 58 mm, con altri intervalli disponibili come opzioni. Ciò consente di allineare la disposizione di taglio al layout delle strisce di elettrodi richiesto, preservando la stessa piattaforma macchina di base.

Per un preventivo o una soluzione di spaziatura dei coltelli personalizzata per il processo di fogli di elettrodi della batteria, contatta il nostro team di vendita tecnica.
