Macchina aggraffatrice per pile a bottone
Crimpatrice pneumatica da laboratorio per celle cilindriche per sigillatura batterie
Numero articolo : CC13
Il prezzo varia in base a specifiche e personalizzazioni
- Pressione del gas di lavoro
- 0,4 MPa - 0,5 MPa
- Corsa di sigillatura
- 30 mm
- Set di stampi standard
- 18650 (Opzionale: serie 21/26/32)
Spedizione:
Contattaci per ottenere i dettagli sulla spedizione. Buon divertimento Garanzia di spedizione puntuale.
Perché Scegliere Noi
Processo di ordinazione semplice, prodotti di qualità e supporto dedicato per il successo della tua azienda.
Panoramica del prodotto

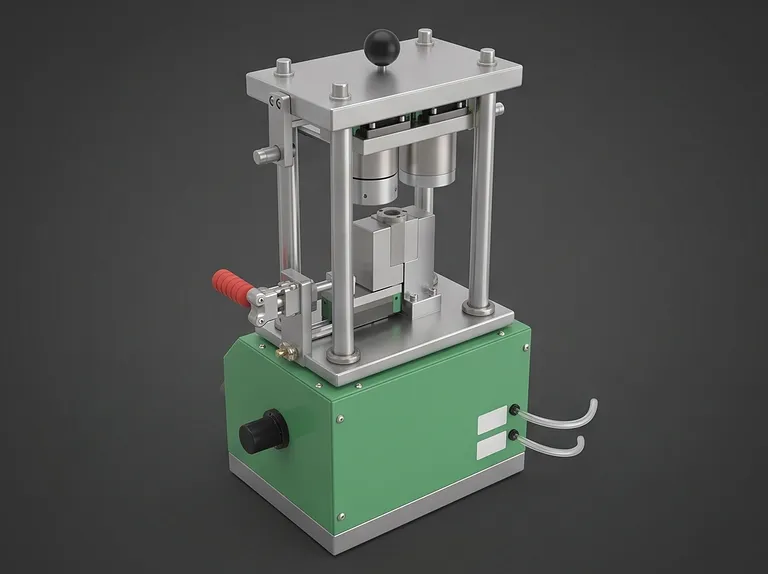

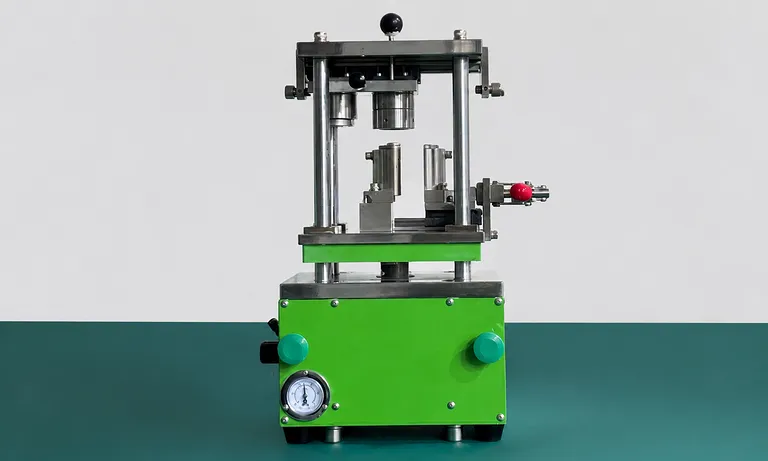

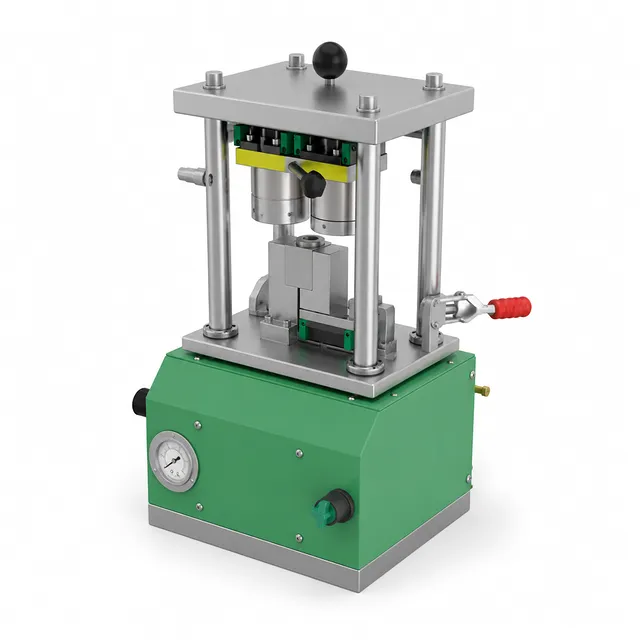

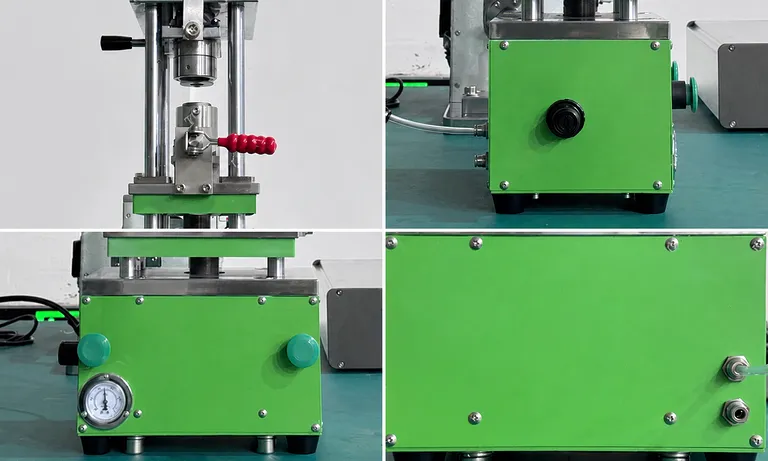

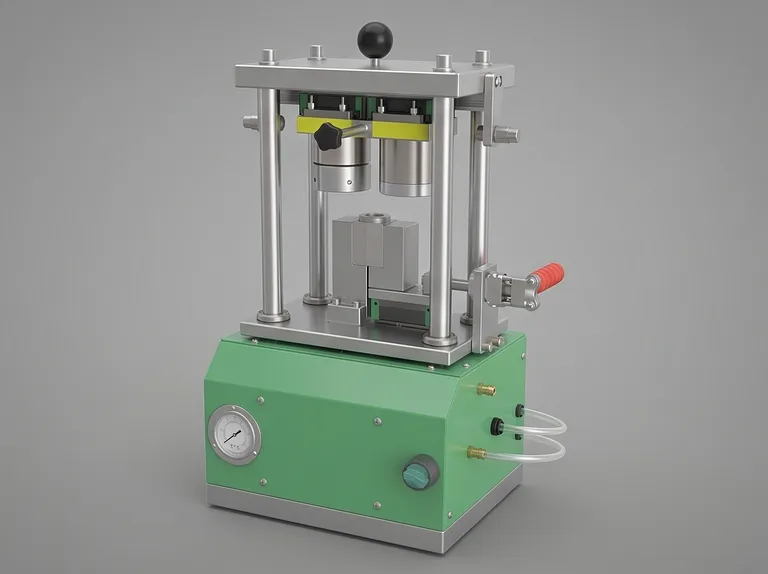

Questa crimpatrice pneumatica da laboratorio di precisione per celle cilindriche è progettata specificamente per la sigillatura di celle cilindriche agli ioni di litio e supercondensatori cilindrici in ambienti di ricerca, sviluppo materiali e prototipazione su scala pilota. Costruita con un sistema di azionamento completamente pneumatico, l'apparecchiatura fornisce una forza di crimpatura ad alta ripetibilità senza richiedere alimentazione elettrica, rendendola intrinsecamente sicura e ideale per l'integrazione all'interno di glovebox ad atmosfera inerte.
Progettata per ospitare formati standard 18650 così come matrici opzionali per fattori di forma cilindrici 21700, 26650 e serie 32, questa macchina esegue una sequenza di crimpatura controllata in due fasi. Questo processo di sigillatura multistadio garantisce un'integrità meccanica superiore della crimpatura, una compressione radiale costante e una sigillatura ermetica per prevenire perdite di elettrolita e contaminazione atmosferica durante il ciclaggio elettrochimico.
Costruito in acciaio strutturale per impieghi gravosi con finiture resistenti alla corrosione, il sistema garantisce la massima rigidità meccanica e zero deflessione del telaio sotto pressione. Che venga utilizzata per prove su elettroliti allo stato solido di prossima generazione, valutazioni di catodi ad alto contenuto di nichel o validazione pilota di piccoli lotti, questa unità fornisce la precisione dimensionale, la sicurezza dell'operatore e la durata operativa essenziali per i rigorosi laboratori di stoccaggio energetico.
Caratteristiche principali
- Funzionamento 100% pneumatico: Funziona interamente a pressione di gas senza cablaggi elettrici o azionamenti motorizzati, eliminando rischi di scintille e interferenze elettriche all'interno di ambienti glovebox ricchi di solventi.
- Meccanismo di sigillatura di precisione in due fasi: Impiega un ciclo di crimpatura dedicato a due stadi che pre-forma il bordo della cassa della cella prima di applicare la crimpatura ermetica compressiva finale, offrendo sigilli a tenuta di gas superiori rispetto alle alternative a stadio singolo.
- Instradamento dello scarico esterno ottimizzato per glovebox: Dispone di una porta di scarico pneumatica dedicata compatibile con raccordi per vuoto standard come i passanti KF40, scaricando i gas di scarico all'esterno della glovebox per mantenere i livelli di umidità e ossigeno al di sotto di 0,1 ppm.
- Telaio in acciaio strutturale ultra-rigido: Realizzato con utensili in acciaio temprato per impieghi gravosi e robuste piastre strutturali, eliminando la deflessione durante la corsa di 30 mm per mantenere un rigoroso allineamento assiale e una profondità di crimpatura uniforme.
- Protezione integrata contro i cortocircuiti: Gli utensili di stampaggio progettati con precisione includono barriere di isolamento elettrico interne che impediscono fisicamente il contatto tra il tappo positivo e il corpo della lattina negativa durante la compressione.
- Versatile adattabilità alla fonte di gas: Pienamente compatibile con bombole di gas inerte pressurizzato (Argon, Azoto) o forniture di aria compressa industriale pulita e secca regolate tra 0,4 MPa e 0,5 MPa.
- Efficienza nel basso consumo di gas: Consuma solo circa 1,0 L di gas per ciclo di sigillatura, conservando le bombole di gas di laboratorio e consentendo una fabbricazione economica di campioni ad alto rendimento.
- Intercambiabilità modulare degli utensili: Standardizzato per celle cilindriche 18650 con capacità di cambio rapido per set di matrici opzionali 21700, 26650, 32650 e condensatori personalizzati.
Applicazioni
| Applicazione | Descrizione | Vantaggio chiave |
|---|---|---|
| R&D batterie agli ioni di litio | Sigillatura di celle cilindriche sperimentali 18650 e 21700 contenenti nuove formulazioni di catodo, anodo ed elettrolita liquido. | Garantisce una sigillatura ermetica che previene l'evaporazione di solventi volatili e l'ingresso di umidità durante lunghi test di ciclaggio. |
| Prototipazione supercondensatori | Confezionamento ermetico di supercondensatori a doppio strato elettrochimico (EDLC) cilindrici ad alta potenza e supercondensatori ibridi. | Fornisce una forza di crimpatura circonferenziale uniforme, garantendo una resistenza di contatto interna stabile e una lunga durata di conservazione. |
| Assemblaggio celle allo stato solido e semi-solido | Incapsulamento meccanico controllato di pile di celle cilindriche allo stato solido pre-sollecitate che richiedono un rigoroso isolamento atmosferico. | L'azionamento puramente pneumatico genera una compressione fluida e priva di urti senza incrinare i fragili strati del separatore ceramico. |
| Produzione in piccoli lotti su linea pilota | Test di pre-produzione, verifica del processo e assemblaggio di campioni in piccoli lotti in strutture di ingegneria delle batterie commerciali. | Tempi di ciclo rapidi combinati con bassi requisiti di manutenzione forniscono un ponte economico dal banco di lavoro all'automazione. |
| Ricerca sui materiali in glovebox | Fabbricazione di chimiche sensibili all'umidità come celle di prova cilindriche al litio-zolfo o sodio-ione all'interno di ambienti inerti. | Il design dello scarico esterno previene il degrado dell'atmosfera della glovebox mentre il funzionamento senza scintille garantisce la piena sicurezza dell'operatore. |
| Formazione accademica e istituzionale | Fabbricazione didattica di formati di celle commerciali standard per laboratori di elettrochimica universitari e istituti di ricerca. | Il funzionamento intuitivo a pressione regolata e la protezione integrata contro i cortocircuiti garantiscono un utilizzo sicuro e semplice da parte degli studenti. |
Specifiche tecniche
| Parametro di specifica | Valore / Dettaglio (CC13) |
|---|---|
| Identificativo prodotto base | CC13 |
| Modalità di guida | Puramente pneumatica (nessuna elettricità richiesta) |
| Gas di lavoro compatibile | Argon (Ar), Azoto (N2) o aria compressa pulita |
| Raccomandazione gas per glovebox | Alimentazione da bombola di gas inerte (aria compressa non raccomandata nella glovebox) |
| Intervallo di pressione del gas di lavoro | Da 0,4 MPa a 0,5 MPa (Raccomandato: 0,4 MPa) |
| Meccanismo di regolazione della pressione | Valvola di regolazione pneumatica di precisione integrata con manometro analogico |
| Consumo di gas | Circa 1,0 litro per singolo ciclo di crimpatura |
| Configurazione porta di scarico | Canale di scarico dedicato con compatibilità interfaccia esterna KF40 |
| Corsa di sigillatura | 30 mm |
| Configurazione standard matrice di sigillatura | Stampo per celle cilindriche serie 18650 (processo di sigillatura in 2 fasi) |
| Compatibilità utensili opzionali | Serie 21 (21700), serie 26 (26650), serie 32 (32650, 32700) e dimensioni personalizzate |
| Caratteristica di sicurezza | Isolamento meccanico anti-cortocircuito integrato |
| Dimensioni apparecchiatura | 360 mm (L) × 220 mm (P) × 490 mm (A) |
| Peso apparecchiatura | Circa 30 kg |
Perché scegliere questo prodotto
- Integrazione in glovebox a contaminazione zero: A differenza delle crimpatrici standard che scaricano il gas di lavoro direttamente nella camera, questa unità dirige lo scarico pneumatico attraverso porte dedicate di grado vuoto, preservando la purezza dell'ambiente inerte.
- Precisione della matrice di grado industriale: Ogni stampo di crimpatura è lavorato a CNC in acciaio legato temprato e lucidato a specchio con tolleranze micrometriche, prevenendo grinze sulla cassa della cella, micro-fessure e bordi di sigillatura irregolari.
- Architettura pneumatica intrinsecamente sicura: Priva di motori, relè o solenoidi elettrici, la macchina elimina i rischi di accensione all'interno delle glovebox quando si maneggiano elettroliti per batterie a base di carbonato volatili.
- Flessibilità rapida degli utensili: Scambia facilmente le matrici modulari tra i fattori di forma 18650, 21700, 26650 e serie 32 in pochi minuti, massimizzando l'efficienza del capitale di laboratorio e la versatilità sperimentale.
Contatta oggi stesso il nostro team di vendita tecnica per richiedere un preventivo o discutere di matrici di crimpatura personalizzate su misura per le tue specifiche esigenze di ricerca sulle celle cilindriche.
