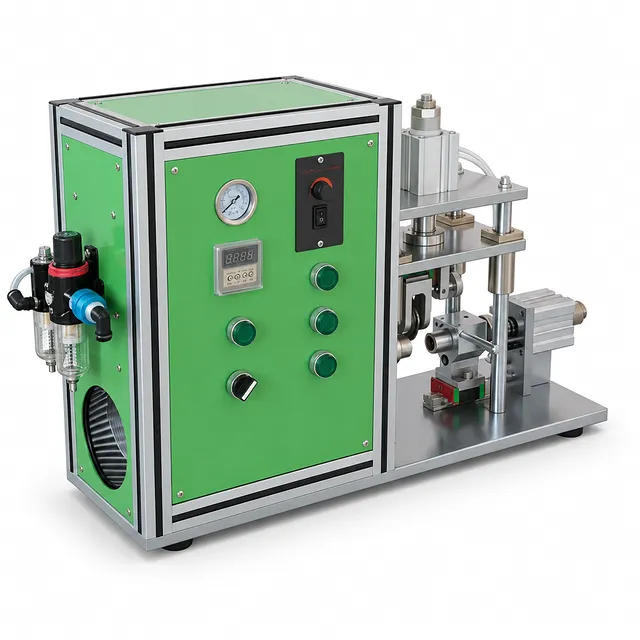

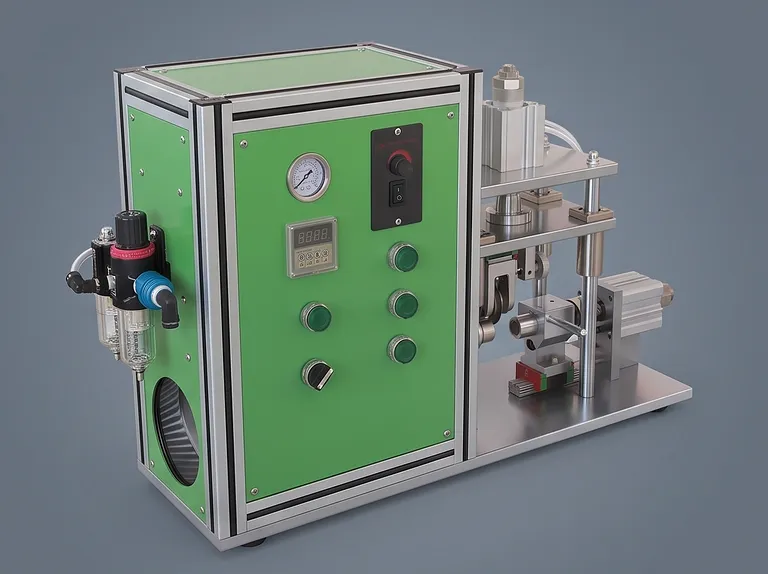

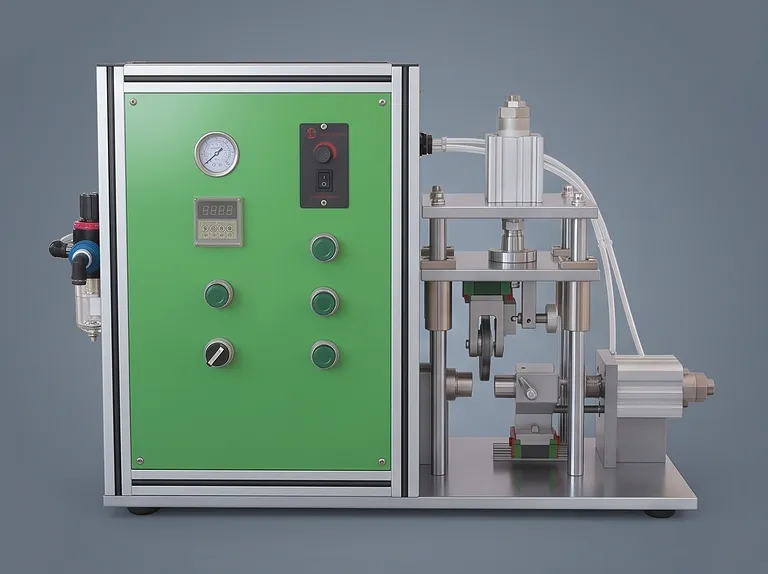

Macchina per scanalatura batterie cilindriche, scanalatrice da banco automatica e manuale per celle cilindriche

Panoramica del Prodotto

Questa scanalatrice da banco per batterie cilindriche offre una precisione meccanica a livello micrometrico per la pre-aggraffatura di involucri di batterie cilindriche e gusci di supercondensatori. Progettato per formare rientranze circonferenziali uniformi su contenitori metallici, questo sistema stabilisce la sede meccanica vitale richiesta per O-ring, guarnizioni e assemblaggi dei tappi prima della sigillatura finale. Combinando l'azionamento pneumatico con utensili di formatura temprati, l'attrezzatura garantisce l'integrità a tenuta stagna e una geometria strutturale ripetibile su tutti i formati di cella.

Progettata specificamente per laboratori elettrochimici, camere bianche universitarie e linee pilota per piccoli lotti, l'attrezzatura colma il divario tra la prototipazione manuale e l'automazione ad alto rendimento. Accoglie un'ampia gamma di dimensioni di involucri cilindrici, inclusi i formati standard 18650, 21700, 26650 e 32650, oltre a involucri cilindrici personalizzati. Gli operatori possono passare senza problemi dalla configurazione manuale al ciclo automatico rapido per supportare diverse esigenze di ricerca e quote di produzione.

Costruita su un telaio rigido e antivibrante in acciaio cromato di alta qualità, questa unità resiste ad ambienti elettrolitici corrosivi e a cicli meccanici continui. Il suo ingombro snello consente un comodo passaggio e funzionamento all'interno di stazioni di lavoro in glovebox a gas inerte. Con la modulazione continua della velocità del mandrino, regolazioni micrometriche indipendenti di profondità e altezza e temporizzazione del ciclo integrata, questo sistema offre una coerenza, una sicurezza dell'operatore e un'affidabilità di processo senza pari per programmi di sviluppo di stoccaggio energetico esigenti.

Caratteristiche Principali

• Regolazioni di profondità e altezza con precisione micrometrica: Presenta micro-regolatori meccanici di fine corsa dedicati sia sui cilindri pneumatici di bloccaggio che su quelli di scanalatura, fornendo un intervallo di regolazione assiale della lama da 0 a 20 mm e un intervallo di regolazione della profondità radiale da 0 a 10 mm con una ripetibilità di ±0,1 mm.
• Matrici di utensili rettificate di precisione: Incorpora lame di scanalatura ultra-temprate lavorate con precisione e mandrini di guida interni personalizzati (profili di larghezza scanalatura da 1,1 mm a 1,6 mm) che prevengono la deformazione dell'involucro, le grinze o l'assottigliamento delle pareti laterali durante la rotazione ad alta velocità.
• Doppia modalità di ciclo manuale e automatico: Offre un'architettura di controllo versatile che abilita la modalità manuale (jog) per un rapido allineamento del prototipo, calibrazione degli utensili e prove, insieme a una modalità automatica a pedale "single-touch" per cicli di produzione semplificati.
• Controllo continuo della velocità del mandrino: Azionato da un efficiente motore da 140 W in grado di regolare la velocità del mandrino in modo continuo fino a ~300 giri/s, consentendo velocità superficiali ottimizzate su misura per diverse leghe di involucri, spessori di parete e proprietà di duttilità.
• Timer di sosta (dwell) della scanalatura programmabile: Integra un timer di ciclo digitale all'interno del pannello di controllo per regolare la durata della sosta di avanzamento pneumatico, garantendo una deformazione costante su contenitori in acciaio, nichelati e alluminio.
• Architettura compatta pronta per glovebox: Le dimensioni dell'involucro ottimizzate e i condotti pneumatici sigillati consentono una facile installazione in glovebox ad argon o azoto inerte per chimiche di nuova generazione sensibili all'umidità.
• Costruzione in acciaio cromato industriale: Tutte le piastre strutturali critiche e gli alberi di guida sono realizzati in acciaio cromato ad alta resistenza e trattati con galvanica ecologica e rivestimenti spray anticorrosione specializzati che eliminano permanentemente la ruggine.
• Meccanismo a presa di guida a cambio rapido: Presenta un gruppo di guida della contropunta a molla a scorrimento fluido che facilita l'inserimento rapido dell'involucro con una sola mano, l'allineamento concentrico e una rapida estrazione post-processo senza graffiare le superfici esterne.

Applicazioni

Specifiche Tecniche

Perché scegliere questo prodotto

• Precisione di formatura senza compromessi: Progettata con limitatori meccanici micrometrici e matrici di formatura temprate, l'attrezzatura raggiunge costantemente una ripetibilità dimensionale di ±0,1 mm, eliminando guasti alle guarnizioni e scoppi delle celle durante severi test di abuso meccanico.
• Sincronizzazione pneumatica a doppio cilindro: A differenza delle leve meccaniche puramente manuali, questo sistema utilizza cilindri pneumatici dedicati per il bloccaggio assiale e l'avanzamento radiale dell'utensile, fornendo una pressione radiale bilanciata senza graffiare o deformare i gusci metallici a parete sottile.
• Resistente ad ambienti chimici difficili: Realizzata con acciaio cromato di alta qualità e trattata con placcatura ecologica multistrato, la macchina resiste a residui salini corrosivi, vapori di solventi carbonatici e ambienti secchi di glovebox senza ossidarsi o rilasciare particolato.
• Flessibilità degli utensili modulari: Converti rapidamente tra set di matrici 18650, 21700, 32650 o personalizzate per condensatori in meno di cinque minuti, rendendo questa unità una risorsa versatile a lungo termine per progetti di ricerca sulle batterie in evoluzione.
• Integrazione e supporto "chiavi in mano": Supportata da una documentazione tecnica completa, raccordi pneumatici pronti all'uso e un supporto tecnico reattivo per mantenere la tua linea di fabbricazione delle celle operativa alla massima efficienza.

Contatta oggi il nostro team di vendita tecnica per richiedere un preventivo o discutere di matrici di scanalatura personalizzate progettate per i tuoi specifici requisiti di sviluppo delle celle.
