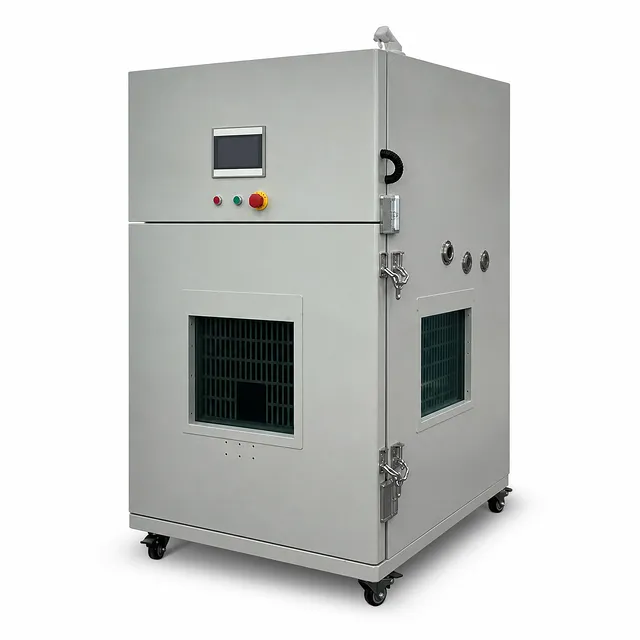

Camera di prova per abuso termico per test di sicurezza delle batterie al litio

Panoramica del prodotto

Questa camera di prova per abuso termico è progettata per test di riscaldamento in forno e riscaldamento controllato durante la valutazione della sicurezza delle batterie al litio. Fornisce un ambiente di test definito per singole celle 3C e pacchi batteria 3C inferiori a 10 Ah, combinando controllo programmabile della temperatura, flusso d'aria orizzontale forzato, funzionamento temporizzato ed estrazione dei fumi in un unico involucro rinforzato. Il sistema è progettato per aiutare i laboratori a condurre test di esposizione termica ripetibili, mantenendo una chiara visibilità e un controllo semplice per l'operatore.

Gli utenti tipici includono laboratori di ricerca sulle batterie, produttori di elettronica di consumo, sviluppatori di pacchi batteria, team di controllo qualità e strutture di certificazione della sicurezza. L'attrezzatura supporta le valutazioni associate ai requisiti di test UL 1642, UL 2054, IEC 62133-2012, IEC 62660 e IEC 62619. L'area di prova in acciaio inossidabile, la porta di accesso rinforzata, l'isolamento durevole e le funzioni di protezione automatica garantiscono un funzionamento affidabile quando i campioni sono esposti a temperature elevate in condizioni controllate.

Caratteristiche principali

• Controllo touchscreen PLC programmabile: L'interfaccia touchscreen basata su PLC fornisce accesso diretto alla temperatura, alla temporizzazione e alle funzioni operative. Il controllo automatico della temperatura costante e la rapida compensazione della temperatura semplificano la configurazione e migliorano la ripetibilità dei test.

• Esposizione termica controllata: L'unità opera da RT+10 a +150°C con una velocità di riscaldamento selezionabile di 5°C ±2°C al minuto da RT+10 a 150°C. Le impostazioni di rampa lineare supportano l'esecuzione controllata delle procedure di sicurezza delle batterie.

• Regolazione PID ad alta precisione: Il controllo PID a microcomputer visualizza continuamente i valori PV e SV e calcola automaticamente i parametri di controllo adatti. Il sistema fornisce una precisione della temperatura di ±0,5°C e una deviazione della temperatura della camera vuota di ±2,0°C.

• Flusso d'aria orizzontale forzato: Un design a circolazione d'aria orizzontale favorisce una distribuzione uniforme del calore in tutta l'area di prova. Il motore di circolazione in acciaio inossidabile ad albero esteso e la ventola multi-ala in alluminio resistente alle alte e basse temperature sono progettati per un uso prolungato in laboratorio.

• Scarico fumi integrato: Un ventilatore montato superiormente rimuove il fumo dall'area di prova attraverso un tubo di scarico posteriore con un diametro di 100 mm. Questa disposizione di scarico dedicata supporta la gestione controllata delle emissioni generate durante i test di abuso termico.

• Porta di sicurezza rinforzata: La porta anteriore utilizza una costruzione per impieghi gravosi, una cerniera esterna a vista e un robusto meccanismo di bloccaggio per fissare l'area di prova. Una piastra di rinforzo in acciaio da 5 mm dietro l'area di bloccaggio fornisce una capacità di carico unidirezionale di almeno 20 kN.

• Funzioni di protezione automatica: La protezione da sovratemperatura e l'interruzione automatica dell'alimentazione innescata da sovraccarico riducono il rischio dell'attrezzatura in condizioni operative anomale. Al raggiungimento del tempo di test programmato, l'unità scollega l'alimentazione e attiva un segnale di allarme.

• Interno a bassa contaminazione: La camera in acciaio inossidabile con finitura a specchio SUS304 è pulita, liscia, resistente alla corrosione e facile da pulire. I componenti interni utilizzano materiali a basso inquinamento, mentre la camera interna è assemblata con saldatura ad arco di argon senza giunture per ridurre le superfici di accumulo dei residui.

• Isolamento termico durevole: Uno strato isolante da 100 mm utilizza materiale isolante in schiuma PU ad alta resistenza e resistente al fuoco. Il suo coefficiente di isolamento è inferiore a 0,0212 kcal/m·hr, contribuendo a limitare la perdita di calore e a mantenere condizioni stabili nella camera.

• Struttura industriale mobile: Quattro ruote inferiori consentono di riposizionare e fissare l'attrezzatura secondo necessità. La base saldata utilizza acciaio a canale 45# con uno spessore di 6 mm, supportando un telaio stabile per test ripetuti.

Applicazioni

Specifiche tecniche

La camera supporta i principali profili di riscaldamento specificati negli standard di sicurezza delle batterie di riferimento. Secondo le procedure UL 1642 e UL 2054, il campione viene riscaldato in un forno a convezione naturale o forzata a 5 ±2°C al minuto fino a 150°C, quindi mantenuto per 10 minuti prima dell'interruzione del test. Il requisito di accettazione pertinente è che il campione non prenda fuoco o esploda.

Per i test IEC 62133-2012, ogni singola cella completamente carica viene posta in un forno a convezione naturale o ventilazione forzata. La temperatura aumenta a 5°C/min ±2°C/min fino a 130°C ±2°C e la cella rimane a quella temperatura per 10 minuti prima della fine del test. Anche in questo caso, il requisito di accettazione è l'assenza di incendio ed esplosione. La pianificazione effettiva dei test, la preparazione dei campioni, la strumentazione e le procedure di sicurezza della struttura devono seguire lo standard applicabile e il protocollo di laboratorio approvato dall'utente.

Perché scegliere questo prodotto

• Progettato per i flussi di lavoro di sicurezza delle batterie: L'attrezzatura combina rampa di temperatura, mantenimento stabile, interruzione temporizzata dell'alimentazione, indicazione di allarme, osservazione e scarico fumi in una piattaforma di test per abuso termico appositamente costruita.

• Risultati coerenti grazie al controllo di precisione: La regolazione PID, un sensore di tipo T ad alta precisione, la circolazione orizzontale forzata e il controllo stabile della corrente SSR aiutano a mantenere condizioni termiche ripetibili durante i cicli di test.

• Costruito per un uso prolungato in laboratorio: L'acciaio inossidabile SUS304, la costruzione saldata senza giunture, la base in acciaio rinforzato, le guarnizioni ad alta temperatura e i componenti di circolazione durevoli supportano un funzionamento prolungato e una pulizia semplice.

• Protezione integrata nella struttura: La protezione da sovratemperatura, l'interruzione dell'alimentazione per sovraccarico, un sistema di bloccaggio rinforzato, l'isolamento resistente al fuoco e la gestione dedicata dello scarico affrontano rischi importanti associati ai test delle batterie a temperatura elevata.

• Installazione e funzionamento pratici: Il controller touchscreen, la chiara finestra di osservazione, le quattro ruote e il collegamento di scarico posteriore rendono l'unità più facile da integrare negli ambienti di ricerca, qualità e preparazione alla certificazione.

Contattaci per un preventivo, una revisione dell'applicazione o una soluzione di test per abuso termico personalizzata abbinata al tuo formato di campione e ai requisiti di laboratorio.
