Macchina per scanalature

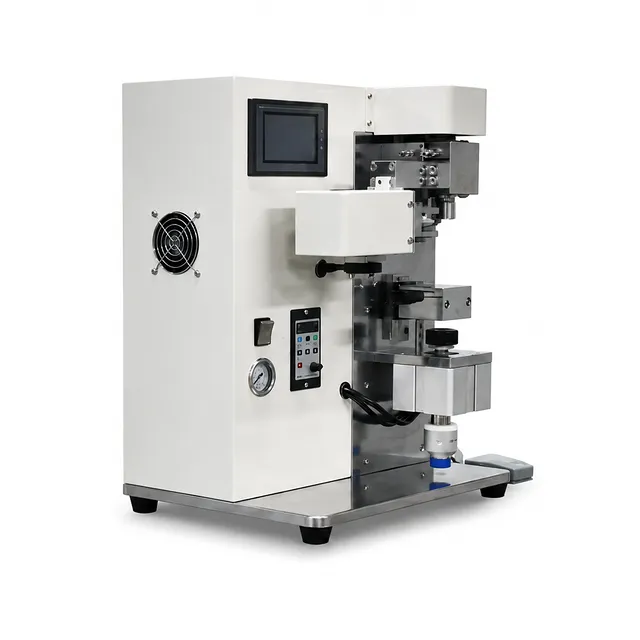

Macchina per scanalatura di batterie cilindriche verticali
Numero articolo : GC07
Il prezzo varia in base a specifiche e personalizzazioni
- Profondità di scanalatura
- 1,2～2,0 mm (regolabile)
- Precisione di lavorazione
- ±0,1 mm
- Capacità produttiva
- Semiautomatico 400 pz/h
Spedizione:
Contattaci per ottenere i dettagli sulla spedizione. Buon divertimento Garanzia di spedizione puntuale.
Perché Scegliere Noi
Processo di ordinazione semplice, prodotti di qualità e supporto dedicato per il successo della tua azienda.

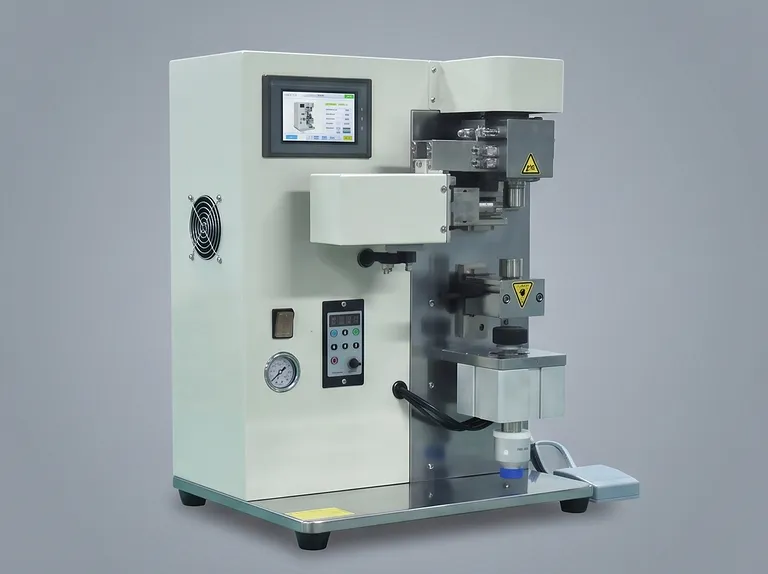

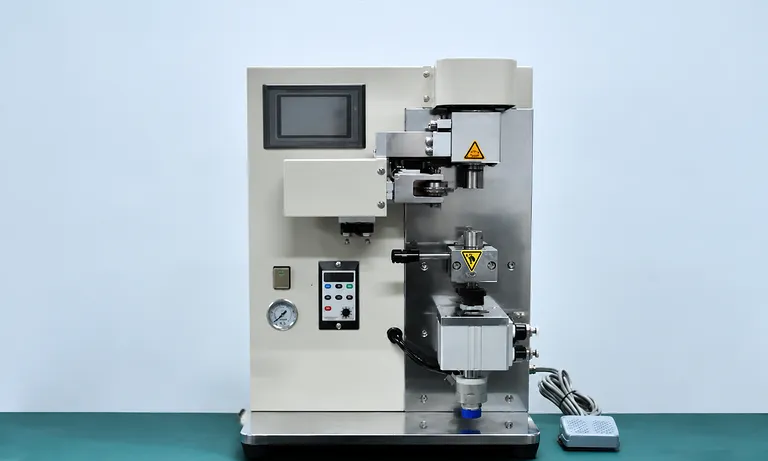

Panoramica del prodotto
Questa macchina per scanalatura di batterie cilindriche verticali fornisce una scanalatura circonferenziale automatizzata ad alta precisione per involucri in acciaio di batterie cilindriche e alloggiamenti in alluminio di supercondensatori. Pre-formando un'indentazione uniforme e meccanicamente solida vicino all'apertura del contenitore cilindrico, l'attrezzatura stabilisce una sede esatta per la guarnizione interna e l'assemblaggio del tappo prima della crimpatura finale. Il suo orientamento verticale mantiene il nucleo interno e i componenti isolanti saldamente in posizione durante la rotazione, eliminando i rischi di disallineamento della cella e cortocircuiti interni comunemente associati alle configurazioni di caricamento orizzontale.
Progettato specificamente per supportare sia la produzione di batterie su scala pilota che la ricerca elettrochimica all'avanguardia, questo sistema accoglie un'ampia gamma di chimiche cellulari e fattori di forma degli involucri. Dalle dimensioni commerciali standard alle celle cilindriche personalizzate di grande formato come le configurazioni 32700 e 4680, l'unità fornisce una deformazione meccanica costante su tutte le linee di prodotti agli ioni di litio, ioni di sodio e supercondensatori. Il suo ingombro compatto da banco consente un'integrazione perfetta in camere bianche, stanze asciutte e ambienti pilota di laboratorio.
Costruita con componenti industriali di alta qualità e un gruppo di azionamento durevole, questa unità offre un'eccezionale precisione ripetibile in condizioni di lavorazione continua. L'interfaccia touchscreen PLC intuitiva fornisce ai ricercatori e agli ingegneri di produzione un controllo granulare sui parametri della macchina, garantendo tolleranze dimensionali strette, tassi di scarto ridotti e transizioni semplificate tra diversi diametri di cella e ricette di produzione.
Caratteristiche principali

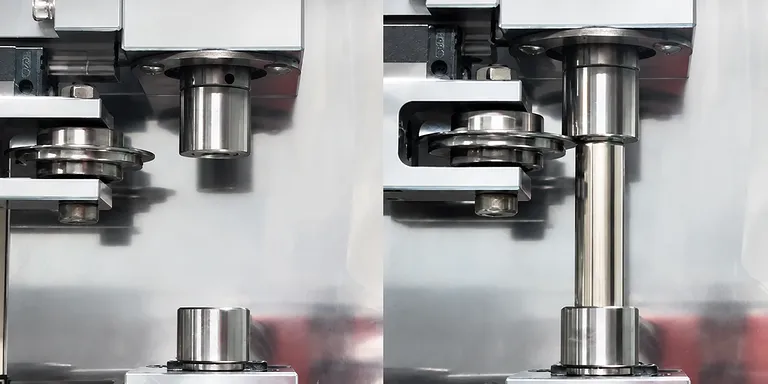

- Architettura di elaborazione verticale: L'orientamento verticale del pezzo sfrutta la gravità per stabilizzare il jelly roll interno, i collettori di corrente e le rondelle isolanti, impedendo lo spostamento dei componenti interni o lo spostamento dei distanziatori durante la rotazione ad alta velocità.
- Precisione dimensionale a livello micrometrico: I gruppi di scanalatura ad alta rigidità mantengono tolleranze di lavorazione strette di ±0,1 mm, producendo una geometria del canale uniforme essenziale per sigilli ermetici a prova di perdite.
- Profondità di scanalatura regolabile: La regolazione continua della profondità da 1,2 mm a 2,0 mm si adatta a vari spessori dell'involucro e requisiti di crimpatura strutturale attraverso diversi design di celle.
- Larghezza di scanalatura definita dall'utensile: Le larghezze del canale che vanno da 1,1 mm a 1,5 mm sono determinate da utensili di taglio rotanti rettificati con precisione, garantendo definizioni del profilo nitide e una distribuzione costante dello stress.
- Maggiore durata dell'utensile: Le lame di scanalatura in lega ultra-indurita offrono una durata operativa superiore a 1.000.000 di cicli, riducendo significativamente la frequenza di sostituzione degli utensili e i tempi di inattività della produzione.
- Controllo touchscreen PLC integrato: Un'interfaccia digitale intuitiva consente agli operatori di configurare facilmente i parametri del ciclo, monitorare la diagnostica del sistema e ottenere una coerenza ripetibile tra i lotti.
- Produttività elevata semi-automatizzata: In grado di elaborare fino a 400 unità all'ora (EA/H), bilanciando la produttività operativa con il rigoroso controllo di qualità richiesto per le linee di produzione pilota.
- Ampia adattabilità del fattore di forma: Accoglie contenitori cilindrici standard e gusci di condensatori in alluminio fino a Φ30 mm, con pacchetti di utensili modulari disponibili per celle cilindriche di grande formato come 32700 e 4680.
- Stabilità del bloccaggio pneumatico: Azionato da un'alimentazione di aria compressa industriale da 0,5 a 0,7 MPa, il mandrino pneumatico fornisce una forza di bloccaggio radiale uniforme senza deformare gli alloggiamenti delle batterie a parete sottile.
- Ingombro compatto da banco: Misurando solo L420 x P370 x A550 mm, il design salvaspazio consente una comoda installazione all'interno di banchi pilota standard o recinzioni ad ambiente controllato.
Applicazioni
| Applicazione | Descrizione | Vantaggio chiave |
|---|---|---|
| R&D batterie agli ioni di litio | Formazione di scanalature circonferenziali uniformi su contenitori in acciaio cilindrici prototipo prima del riempimento di elettrolita e della crimpatura finale. | Previene lo spostamento dei componenti interni e garantisce tolleranze di tenuta meccanica strette per test elettrochimici affidabili. |
| Assemblaggio di celle cilindriche su scala pilota | Esecuzione di scanalature semi-automatizzate su lotti di piccole e medie dimensioni di formati di batterie commerciali. | Raggiunge tassi di produttività fino a 400 EA/H con una precisione di profondità ripetibile di ±0,1 mm tra i lotti di produzione. |
| Produzione di supercondensatori in alluminio | Scanalatura di precisione di gusci di condensatori in alluminio a parete sottile con diametri esterni fino a Φ30 mm. | Produce una deformazione controllata senza incrinare o assottigliare il materiale leggero dell'involucro in alluminio. |
| Sviluppo di celle cilindriche di grande formato | Lavorazione con utensili personalizzati per celle di grande formato di nuova generazione, inclusi i formati 32700 e 4680. | L'architettura modulare del mandrino e della lama si adatta facilmente alle geometrie di accumulo energetico commerciale ad alta capacità. |
| Prototipazione di celle agli ioni di sodio e allo stato solido | Preparazione meccanica dell'involucro per chimiche cellulari emergenti che utilizzano leghe speciali per alloggiamenti. | Il posizionamento meccanico ad alta rigidità si adatta a vari livelli di durezza dell'involucro senza vibrazioni dell'utensile. |
| Strutture di ricerca educativa e industriale | Formazione pratica alla fabbricazione e ottimizzazione dei parametri di processo in camere bianche universitarie e laboratori di ricerca aziendali. | L'interfaccia PLC facile da usare e l'ingombro compatto consentono un funzionamento sicuro e diretto in ambienti multi-utente. |
Specifiche tecniche
| Parametro | Specifica (GC07) |
|---|---|
| Numero articolo prodotto | GC07 |
| Orientamento di caricamento del pezzo | Verticale |
| Intervallo di profondità di scanalatura | 1,2 – 2,0 mm (Regolabile) |
| Intervallo di larghezza di scanalatura | 1,1 – 1,5 mm (Determinato dallo spessore della lama) |
| Precisione di lavorazione | ±0,1 mm |
| Durata della lama di taglio | > 1.000.000 di cicli |
| Capacità di produzione | Semi-automatica, fino a 400 EA/H |
| Intervallo principale di pezzi compatibili | Gusci di condensatori in alluminio e contenitori in acciaio cilindrici fino a Φ30 mm |
| Opzioni di personalizzazione per grande formato | Disponibile per 32700, 4680 e formati cilindrici grandi personalizzati |
| Sistema di controllo | Controllore logico programmabile (PLC) con interfaccia touchscreen |
| Alimentazione operativa | 220 V / 50 Hz |
| Consumo energetico nominale | 200 W |
| Pressione pneumatica richiesta | 0,5 – 0,7 MPa |
| Dimensioni dell'attrezzatura (L x P x A) | 420 x 370 x 550 mm |
| Peso netto dell'attrezzatura | 50 kg |
Perché scegliere questo prodotto
- Allineamento cellulare superiore tramite ingegneria verticale: A differenza delle macchine orizzontali che rischiano di spostare i jelly roll interni, i film separatori e le rondelle isolanti superiori durante la lavorazione, l'architettura verticale utilizza l'assestamento gravitazionale per mantenere intatti i componenti interni durante tutto il ciclo di scanalatura.
- Longevità dell'utensile industriale: Dotato di gruppi di taglio in lega ad alta resistenza all'usura classificati per oltre un milione di operazioni, questo sistema offre una ripetibilità dimensionale affidabile riducendo al contempo le spese per i materiali di consumo e la manutenzione della linea.
- Automazione digitale intuitiva: Il touchscreen guidato da PLC semplifica la formazione dell'operatore, fornisce il controllo del ciclo in tempo reale e consente rapidi aggiustamenti dei parametri tra diverse chimiche cellulari e pareti dell'involucro.
- Scalabilità flessibile della piattaforma: Dai formati di laboratorio standard e contenitori per supercondensatori sotto Φ30 mm ai set di utensili personalizzati per celle 32700 e 4680, l'unità si espande insieme alla tua roadmap di sviluppo delle batterie.
- Costruzione robusta e compatta: Costruita all'interno di un telaio in acciaio rigido da 50 kg con un ingombro compatto, questa macchina elimina le vibrazioni durante la rotazione ad alta velocità per garantire una precisione costante di ±0,1 mm su ogni contenitore lavorato.
Contatta oggi stesso il nostro team di vendita tecnica per discutere le specifiche della tua cella, richiedere un preventivo formale o esplorare soluzioni di utensili personalizzate per il tuo flusso di lavoro di fabbricazione delle batterie.
