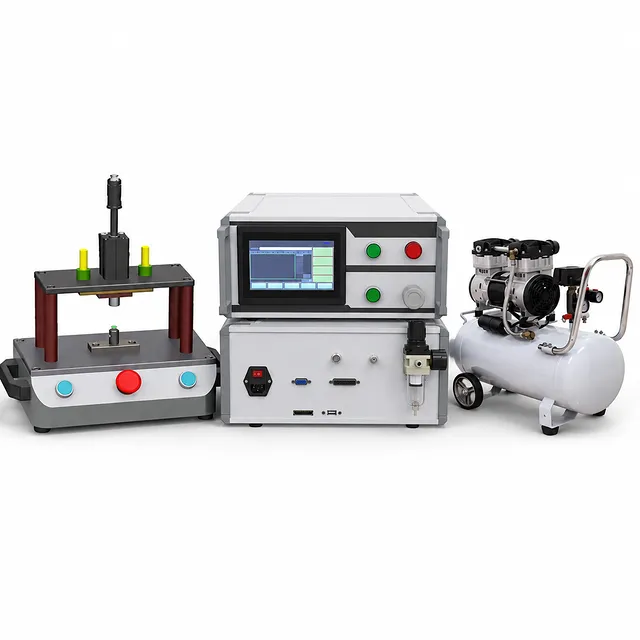

Sistema di test di precisione per tenuta stagna e perdite d'aria

Panoramica del prodotto

Questo strumento completo per il test di tenuta stagna offre una valutazione della qualità dell'impermeabilità e dell'integrità della tenuta ad alta precisione e non distruttiva per la produzione ad alta affidabilità e la ricerca di laboratorio. Utilizzando aria compressa pulita e secca come mezzo di rilevamento, l'apparecchiatura pressurizza o evacua la cavità interna o la superficie esterna di un campione di prova e monitora le minime variazioni di pressione tramite sensori ultra-sensibili. Poiché le molecole di aria compressa sono significativamente più piccole delle molecole d'acqua ed eliminano tutti i rischi di contaminazione secondaria indotta da liquidi, questo sistema offre tempi di ciclo più rapidi, una risoluzione di misura superiore e un'integrazione senza attriti nelle linee di produzione ad alto rendimento rispetto ai tradizionali metodi a immersione in acqua.

Progettata per test industriali e di laboratorio versatili, l'apparecchiatura supporta test diretti a pressione positiva, test di decadimento del vuoto a pressione negativa e analisi di dosaggio volumetrico a parte chiusa. Funge da importante controllo qualità nella fabbricazione di celle di batterie, involucri elettronici, sottogruppi automobilistici, dispositivi medici e hardware di consumo di precisione che richiedono rigorosi gradi di impermeabilità IPX. Con un'esecuzione rapida del ciclo e un giudizio automatico passa/non passa, lo strumento garantisce una tracciabilità completa e una rigorosa conformità agli standard internazionali di protezione dagli ingressi e tenuta stagna.

Costruita con valvole pneumatiche di grado industriale, trasduttori di pressione ad alta risoluzione e un'architettura di elaborazione del segnale robusta, questa unità garantisce cicli di test ripetibili in operazioni continue su più turni. La sua interfaccia I/O digitale programmabile integrata consente la sincronizzazione plug-and-play con attrezzature di assemblaggio automatizzate, celle di carico robotiche e reti MES di fabbrica. Che sia configurato per la caratterizzazione iniziale delle perdite in R&S o per la verifica automatizzata ad alta velocità a fine linea, il sistema offre stabilità di misura, sicurezza dell'operatore e longevità operativa senza pari.

Caratteristiche principali

• Test ad aria secca non distruttivo: Impiega aria compressa pulita invece dell'immersione in liquido, eliminando completamente la necessità di asciugatura dei componenti dopo il test, prevenendo la corrosione ed evitando la contaminazione secondaria in assemblaggi sensibili di batterie ed elettronica.
• Trasduttori di pressione ultra-sensibili: Dotati di sensori interni ad alta precisione che offrono una precisione dello 0,2% del fondo scala (FS) e una risoluzione fino a 1 Pa, catturando micro-perdite in modo rapido e affidabile su brevi finestre di ciclo.
• Capacità di test multi-metodo: Accoglie il gonfiaggio a pressione positiva diretta per cavità aperte/con porte, l'evacuazione del vuoto a pressione negativa per parti a parete sottile o flessibili e la pressurizzazione esterna volumetrica per dispositivi sigillati ermeticamente senza porte.
• Timer multistadio configurabili: Il controller digitale integrato per i tempi di test supporta fasi programmabili di pressurizzazione, stabilizzazione, misurazione e scarico da 1 a 999 secondi per ottimizzare sia la precisione del test che il rendimento del ciclo.

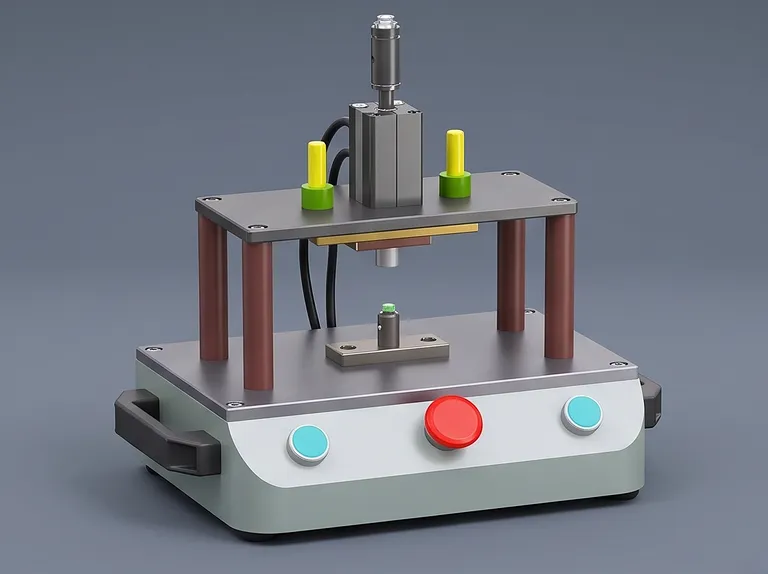

• Architettura I/O per l'automazione industriale: L'interfaccia hardware standardizzata fornisce segnali accoppiati otticamente per avvio remoto, arresto, output dei risultati passa/non passa e controllo indipendente dell'azionamento dell'attrezzatura a doppio canale (attuazione 1# e 2#).
• Distribuzione in linea ad alto rendimento: L'ingombro desktop compatto e i circuiti a risposta rapida consentono il montaggio diretto su nastri trasportatori di produzione automatizzati, tavole rotanti e banchi di ispezione manuali senza richiedere estese modifiche all'impianto.
• Programmazione intuitiva dei parametri: L'interfaccia digitale sul pannello frontale consente una rapida regolazione dei limiti di pressione del test, delle soglie di perdita consentite, degli offset di calibrazione e degli intervalli di stabilizzazione per accogliere diversi lotti di prodotti senza tempi di inattività.
• Circuiti pneumatici robusti: I blocchi collettori di grado industriale e le valvole a solenoide ad alta risposta prevengono perdite interne e derive termiche, garantendo una stabilità di base costante durante operazioni industriali prolungate su più turni.

Applicazioni

Specifiche tecniche

Parametri generali del sistema

Serie diretta a pressione positiva (Modelli ZY)

Progettato per campioni di prova cavi, con porte o a cavità aperta che richiedono test di gonfiaggio interno.

Serie vuoto diretto a pressione negativa (Modelli FY)

Progettato per parti cave o a cavità aperta che richiedono test di evacuazione interna/decadimento del vuoto.

Serie dosaggio quantitativo / camera esterna (Modelli DL)

Progettato per componenti completamente sigillati, senza porte o ermetici che richiedono test di cavità pressurizzata esterna.

Perché scegliere questo prodotto

• Precisione ingegneristica superiore: Costruito attorno a trasduttori di pressione differenziale ultra-sensibili e gruppi collettori premium, che offrono una stabilità di misura dello 0,2% FS con risoluzione ad alta precisione fino a 1 Pa per il rilevamento di micro-perdite.
• Metodo non distruttivo a zero contaminazione: L'utilizzo di aria compressa secca come mezzo di test previene macchie d'acqua, ossidazione e ritardi di asciugatura post-test, proteggendo circuiti elettronici sensibili e materiali delle batterie.
• Copertura applicativa a spettro completo: Con configurazioni a pressione positiva, decadimento del vuoto e volumetrica quantitativa che spaziano da regimi di bassa pressione (5 kPa) ad alta pressione (800 kPa), la serie si adatta praticamente a qualsiasi formato di prodotto aperto o sigillato ermeticamente.
• Integrazione fluida nella linea di produzione: L'architettura I/O industriale standardizzata con uscite di azionamento integrate semplifica l'integrazione in celle di lavoro robotiche automatizzate, attrezzature di test pneumatiche personalizzate e sistemi di controllo qualità di fabbrica digitali.
• Robustezza per turni multipli: Alloggiato in un involucro da banco compatto e robusto progettato per ambienti industriali continui ed esigenti, garantendo una lunga conservazione della calibrazione e costi di manutenzione minimi.

Contatta oggi stesso il nostro team di ingegneria tecnica per discutere le tue specifiche esigenze di test di tenuta stagna e perdite d'aria, richiedere un preventivo dettagliato o configurare una soluzione di ispezione multi-stazione su misura.
