Macchina per prove d'impatto per componenti elettronici, aerospaziali, batterie e automobilistici

Panoramica del prodotto

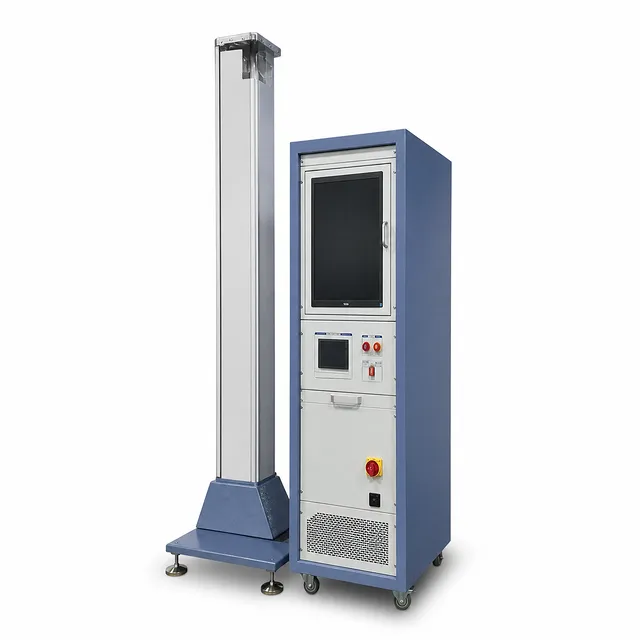

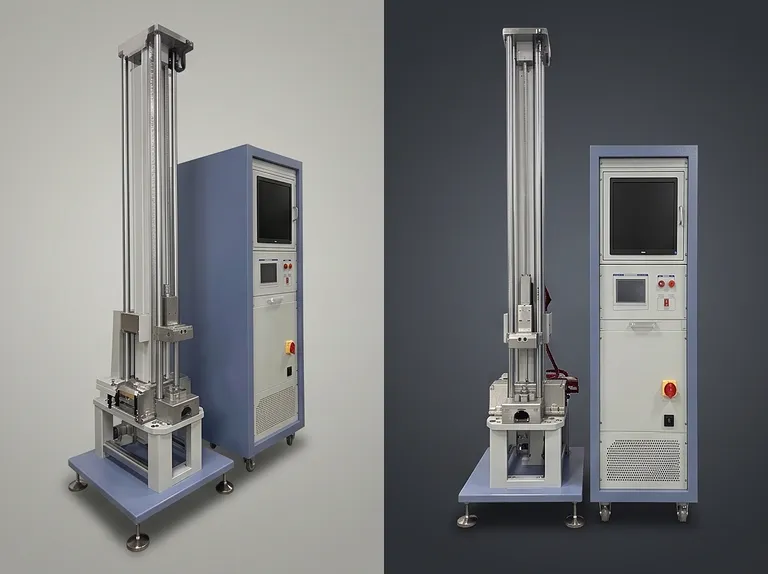

Questa macchina per prove d'impatto è un sistema di test d'urto da laboratorio per valutare come prodotti, assemblaggi e componenti rispondono a eventi di impatto meccanico definiti. Fornisce una piattaforma di lavoro di 200 x 250 mm, una capacità di carico massima di 10 kg, un'accelerazione di picco da 20 a 2000 G e durate dell'impulso da 0,2 a 18 ms. L'attrezzatura supporta requisiti di forza d'impatto da 500 a 155000 N, offrendo ai team di test un ambito operativo chiaramente specificato per lavori di valutazione controllata.

Il sistema è adatto a prodotti elettronici, apparecchiature aerospaziali, navi, prodotti militari, batterie, componenti automobilistici e componenti legati ai trasporti. Selezionando il generatore di forme d'onda appropriato, gli utenti possono condurre test d'impatto a semionda sinusoidale, dente di sega post-picco o onda quadra. Ciò rende l'unità pertinente laddove un programma di test deve corrispondere a una forma d'onda d'urto definita invece di affidarsi a una singola condizione d'impatto generica.

Per i laboratori che gestiscono programmi di verifica impegnativi, l'affidabilità è garantita da un tempo medio cumulativo di funzionamento senza guasti dichiarato di almeno 5000 ore. Il generatore di forme d'onda a semionda sinusoidale è specificato per non meno di 10000 impatti consecutivi. L'ampiezza dell'accelerazione, la larghezza dell'impulso, l'uniformità e il rapporto di movimento trasversale soddisfano i requisiti della norma JJG541-88, supportando una misurazione disciplinata e un'esecuzione dei test ripetibile.

Caratteristiche principali

• Forme d'onda d'urto selezionabili: L'attrezzatura può utilizzare generatori di forme d'onda a semionda sinusoidale, dente di sega post-picco o onda quadra. Ciò consente alla configurazione del test di riflettere diversi profili di evento d'urto entro la capacità di accelerazione e durata dell'impulso dichiarata.

• Ampio intervallo di accelerazione di picco: L'accelerazione di picco è specificata da 20 a 2000 G. L'intervallo supporta la pianificazione dei test in condizioni di gravità d'urto inferiore e superiore senza modificare la piattaforma di test fondamentale.

• Capacità di test a impulsi brevi: La durata dell'impulso varia da 0,2 a 18 ms. Questo intervallo temporale definito consente ai laboratori di selezionare gli eventi d'impatto in base ai requisiti di larghezza dell'impulso del loro programma di valutazione del prodotto o componente.

• Capacità di forza specificata: L'unità copre un intervallo di forza d'impatto da 500 a 155000 N. Gli acquirenti possono valutare i requisiti di fissaggio, campione e condizioni di test rispetto a un ambito di forza dichiarato prima di integrare il sistema nel flusso di lavoro del laboratorio.

• Piattaforma di test pratica: Una piattaforma di lavoro di 200 x 250 mm e un carico massimo di 10 kg forniscono un'interfaccia compatta e definita per assemblaggi elettronici, articoli correlati alle batterie, componenti automobilistici e altri campioni di test entro la capacità supportata.

• Prestazioni orientate alla verifica: L'ampiezza dell'accelerazione, la larghezza dell'impulso, l'uniformità e il rapporto di movimento trasversale soddisfano i requisiti JJG541-88. Questi parametri sono fondamentali per confermare che l'evento d'urto fornito sia allineato con la condizione di test prevista.

• Aspettative di durata documentate: Il tempo medio cumulativo di funzionamento senza guasti dichiarato è di almeno 5000 ore. Inoltre, il generatore di forme d'onda a semionda sinusoidale è classificato per almeno 10000 impatti continui, aiutando i team a valutare l'idoneità dell'attrezzatura per lavori di test d'urto ripetuti.

• Alimentazione elettrica compatibile con il laboratorio: Il sistema funziona a 220VAC +/-10% a 50Hz con un requisito di potenza di 2kVA. I requisiti definiti di alimentazione e ambientali semplificano la pianificazione della struttura per l'installazione e il funzionamento di routine.

Applicazioni

Specifiche tecniche

Il set di specifiche dovrebbe essere utilizzato come base per la pianificazione di campioni, fissaggi, strutture e programmi di test. La piattaforma di lavoro stabilisce l'interfaccia del campione disponibile a 200 x 250 mm, mentre il carico massimo stabilisce la massa del campione supportata. Questi due valori dovrebbero essere considerati insieme: un campione può essere al di sotto del limite di carico ma richiedere comunque una disposizione di fissaggio che si adatti all'area della piattaforma disponibile. Al contrario, un fissaggio che si adatta alla piattaforma deve essere valutato come parte del carico totale applicato.

L'accelerazione, la durata dell'impulso e la forza sono anche considerazioni interdipendenti durante la definizione del test. L'intervallo di accelerazione di picco dichiarato è da 20 a 2000 G, l'intervallo di durata dell'impulso è da 0,2 a 18 ms e l'intervallo di forza d'impatto è da 500 a 155000 N. I team di approvvigionamento e ingegneria dei test possono utilizzare questi confini per confrontare le condizioni d'impatto richieste con la capacità pubblicata dell'unità. Il generatore di forme d'onda selezionato per il test dovrebbe corrispondere al profilo richiesto a semionda sinusoidale, dente di sega post-picco o onda quadra.

La pianificazione dell'installazione dovrebbe tenere conto delle dimensioni complete dell'unità di 660 x 700 x 2380 mm e di una massa totale approssimativa dell'attrezzatura di 820 kg. Il requisito elettrico dichiarato è 220VAC +/-10% a 50Hz e 2kVA. L'ambiente operativo specificato è da 0 a 40 gradi C e da 0 a 90RH% a 25 gradi C. Confermare queste condizioni del sito in anticipo supporta una messa in servizio ordinata e aiuta a mantenere l'ambiente operativo previsto.

Per la revisione della qualità dei test, il requisito di verifica di riferimento è particolarmente importante. La specifica identifica l'ampiezza dell'accelerazione, la larghezza dell'impulso, l'uniformità e il rapporto di movimento trasversale come conformi ai requisiti JJG541-88. Questi sono gli elementi prestazionali rilevanti per valutare l'evento d'impatto applicato, non solo l'impostazione nominale della macchina. Un laboratorio può quindi strutturare la sua discussione sull'accettazione e sulla verifica periodica attorno ai parametri esplicitamente identificati nei dati tecnici.

Perché scegliere questo prodotto

• Ambito di prestazioni definito: Gli acquirenti ricevono limiti pubblicati per dimensioni della piattaforma, carico, accelerazione di picco, durata dell'impulso e forza d'impatto. Ciò rende il confronto tecnico e la corrispondenza del programma di test più diretti rispetto all'affidarsi a descrizioni generiche dei test d'urto.

• Flessibilità della forma d'onda per condizioni di test pertinenti: I test d'impatto a semionda sinusoidale, dente di sega post-picco e onda quadra sono disponibili tramite la selezione del generatore di forme d'onda. L'attrezzatura può quindi supportare profili d'impatto distinti in applicazioni elettroniche, aerospaziali, marine, militari, a batteria, automobilistiche e di trasporto.

• Dati di affidabilità per uso ripetuto: Un tempo medio cumulativo di funzionamento senza guasti di almeno 5000 ore e almeno 10000 impatti continui per il generatore di forme d'onda a semionda sinusoidale forniscono informazioni concrete sulla durata per i laboratori che pianificano attività di test ripetute.

• Specifica focalizzata sulla verifica: La conformità dell'ampiezza dell'accelerazione, della larghezza dell'impulso, dell'uniformità e del rapporto di movimento trasversale ai requisiti JJG541-88 pone l'accento sulle qualità misurabili che influenzano la coerenza dei test d'urto.

• Integrazione semplice nella struttura: Dimensioni definite, massa approssimativa dell'attrezzatura, requisito di alimentazione 220VAC e limiti ambientali forniscono ai team di approvvigionamento, gestione del laboratorio e strutture le informazioni necessarie per valutare la prontezza all'installazione.

Contattaci per un preventivo o una soluzione personalizzata abbinata ai tuoi requisiti di campione, forma d'onda, carico, installazione e test d'impatto.
