Sistema di prova di vibrazione elettrodinamico Tavola vibrante

Panoramica del prodotto

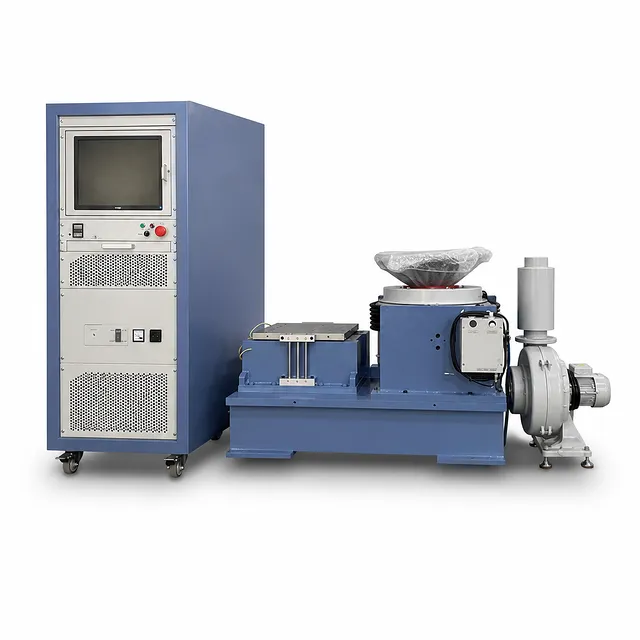

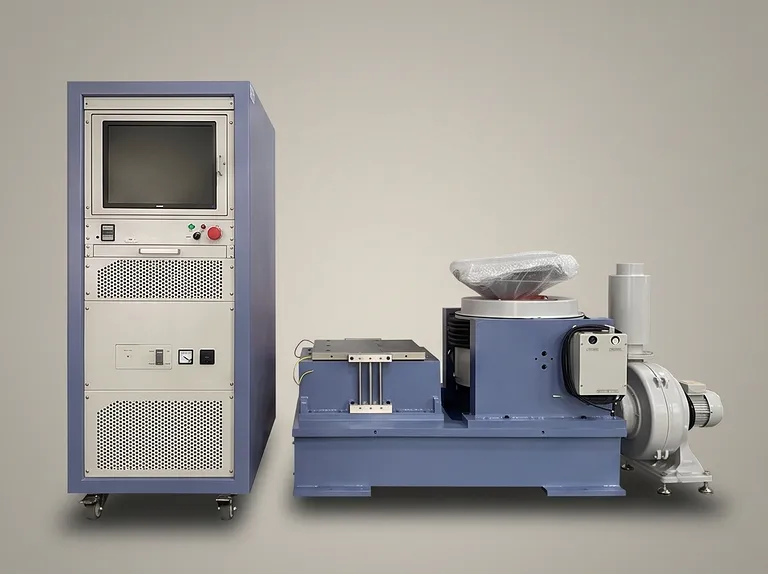

Questo sistema di prova di vibrazione elettrodinamico fornisce un'eccitazione controllata sinusoidale, casuale e a shock per la valutazione della durabilità in laboratorio e in ambito industriale. Il suo shaker elettromagnetico eroga fino a 300 Kg.f di forza sinusoidale di picco, 300 Kg.f r.m.s. di forza casuale e 600 Kg.f di forza di shock di picco, supportando programmi di test meccanici impegnativi con un'ampia gamma di frequenze da 1 a 4000 Hz. L'attrezzatura combina un amplificatore di potenza a commutazione digitale, un controller di vibrazione digitale, un sensore di accelerazione, una ventola di raffreddamento e un computer operativo in una piattaforma di test coordinata.

Il sistema è adatto per la qualificazione dei componenti, l'indagine sulla risonanza strutturale, lo screening della fatica e i test di simulazione del trasporto. Una piattaforma di estensione verticale e una tavola a scorrimento orizzontale a film d'olio espandono gli orientamenti di test disponibili per attrezzature, assemblaggi e campioni. È pertinente per apparecchiature di ricerca sulle batterie, prodotti elettronici, ricerca sui materiali, componenti automobilistici, hardware aerospaziale, strumenti industriali e laboratori accademici in cui è richiesta un'esposizione controllata alle vibrazioni.

Costruita attorno a limiti definiti di forza, spostamento, velocità, accelerazione, carico utile e controllo, questa unità fornisce ai team di ingegneria una base operativa chiara per test ripetibili. La sua frequenza di isolamento dalle vibrazioni di 2,5 Hz, la specifica di basso campo magnetico disperso, le funzioni di monitoraggio protettivo, le interfacce di montaggio M8 durevoli e il flusso di lavoro digitale dei dati di test supportano un funzionamento affidabile in condizioni di test configurate in modo appropriato.

Caratteristiche principali

• Eccitazione elettrodinamica ad alta forza: Il generatore di vibrazioni elettromagnetico fornisce 300 Kg.f di forza di eccitazione sinusoidale massima di picco, 300 Kg.f r.m.s. di forza di eccitazione casuale massima e 600 Kg.f di forza di eccitazione a shock massima di picco. Questi limiti definiti supportano la pianificazione dei test su profili di vibrazione stazionari, a banda larga e transitori.

• Ampia copertura di frequenza: La gamma di frequenza operativa da 1 a 4000 Hz supporta il lavoro di risposta strutturale a bassa frequenza così come la valutazione delle vibrazioni ad alta frequenza. La piattaforma di estensione verticale e la tavola a scorrimento orizzontale a film d'olio hanno ciascuna una frequenza di utilizzo superiore di 2000 Hz per test specifici di orientamento.

• Capacità di movimento controllato: Lo spostamento massimo è di 38 mm p-p, la velocità massima è di 2 m/s e l'accelerazione massima è di 100G (980 m/s2). Questi limiti consentono agli utenti di adattare la severità del test al design dell'attrezzatura, alla massa del campione e al profilo di accelerazione richiesto.

• Relazione definita tra carico utile e accelerazione: Il sistema stabilisce la relazione come F=M.A e fornisce capacità di carico utile a 5G, 10G, 20G e 30G. Ciò rende più facile valutare se una combinazione proposta di articolo di prova e attrezzatura rimanga entro la forza di eccitazione disponibile.

• Amplificazione a commutazione digitale: L'amplificatore di potenza a commutazione digitale da 4KVA fornisce 100V di tensione di uscita e 30A di corrente di uscita. L'amplificatore è specificato separatamente dal corpo dello shaker, consentendo agli acquirenti di valutare in anticipo l'ingombro dell'installazione e la massa dell'attrezzatura.

• Controllo digitale della vibrazione multimodale: Il controller digitale VCSusb-2 fornisce due canali di ingresso e un canale di uscita per il controllo sinusoidale e casuale. È supportato il funzionamento in cinese e inglese, insieme all'analisi nel dominio del tempo e della frequenza, funzioni di sorgente di segnale e analisi di scansione sinusoidale.

• Flusso di lavoro integrato di dati e report: Il computer fornito, il display a cristalli liquidi, la tastiera e il mouse ottico supportano le operazioni di test. Il software visualizza, memorizza e analizza segnali e dati, imposta i parametri di test e può generare automaticamente report di test in formato Word per una valutazione documentata.

• Protezione servo completa: Il monitoraggio copre temperatura, pressione dell'aria, sovraspostamento, sovratensione, sovracorrente, sottotensione in ingresso, guasti esterni, alimentazione di controllo, guasti logici e perdita di fase in ingresso. Queste protezioni supportano una risposta ordinata alle condizioni operative e di alimentazione monitorate.

• Interfacce di test durevoli: La bobina mobile da 150 mm di diametro include 13 viti da tavolo M8. Entrambe le superfici di lavoro a orientamento opzionale utilizzano piattaforme in lega di alluminio da 400 mm x 400 mm con inserti filettati in acciaio inossidabile M8 specificati come durevoli e resistenti all'usura.

• Supporto per sensori e raffreddamento: Il sensore di accelerazione LAB copre da 0,5 a 7000 Hz, con una sensibilità di 30,15 PC/g e un intervallo di temperatura da -40 a 160°C. Una ventola di raffreddamento da 1,1 KW con una portata di 1404m3/h supporta il sistema di raffreddamento.

Applicazioni

Specifiche tecniche

Generatore di vibrazioni elettromagnetico

Amplificatore di potenza a commutazione digitale

Sistema di protezione servo

Controller digitale della vibrazione

Sensore di accelerazione

Piattaforma di estensione verticale

Tavola a scorrimento orizzontale a film d'olio

Ventola di raffreddamento

Perché scegliere questo prodotto

• Capacità definita per la revisione ingegneristica: I valori nominali di forza per i test sinusoidali, casuali e a shock, insieme ai limiti di movimento e alla relazione di carico utile F=M.A dichiarata, forniscono ai team di approvvigionamento e test valori concreti per la valutazione della configurazione.

• Architettura di controllo completa: L'attrezzatura integra un generatore elettromagnetico, un amplificatore a commutazione digitale, un controller di vibrazione, un sensore di accelerazione, una ventola di raffreddamento e un flusso di lavoro software basato su computer, piuttosto che fare affidamento su una specifica di shaker isolata.

• Orientamento di test flessibile: Una piattaforma di estensione verticale e una tavola a scorrimento orizzontale a film d'olio forniscono superfici di lavoro dedicate in lega di alluminio da 400 mm x 400 mm, ciascuna con inserti in acciaio inossidabile M8 durevoli e una frequenza di utilizzo superiore di 2000 Hz.

• Protezione operativa e tracciabilità: Le protezioni servo monitorano un'ampia serie di condizioni elettriche, meccaniche e di guasto esterno, mentre il software supporta l'analisi, l'archiviazione, l'impostazione dei parametri e la generazione automatica di report in Word.

• Specifiche pronte per l'installazione: I dettagli di riferimento includono requisiti di alimentazione, resistenza di messa a terra, dimensioni dei componenti, pesi, disposizione di montaggio, flusso di raffreddamento e campo magnetico disperso, aiutando i team a preparare l'installazione in laboratorio in modo accurato.

Contattaci per un preventivo o una soluzione di test di vibrazione personalizzata in base alle tue esigenze di carico utile, attrezzatura, orientamento e profilo di test.
