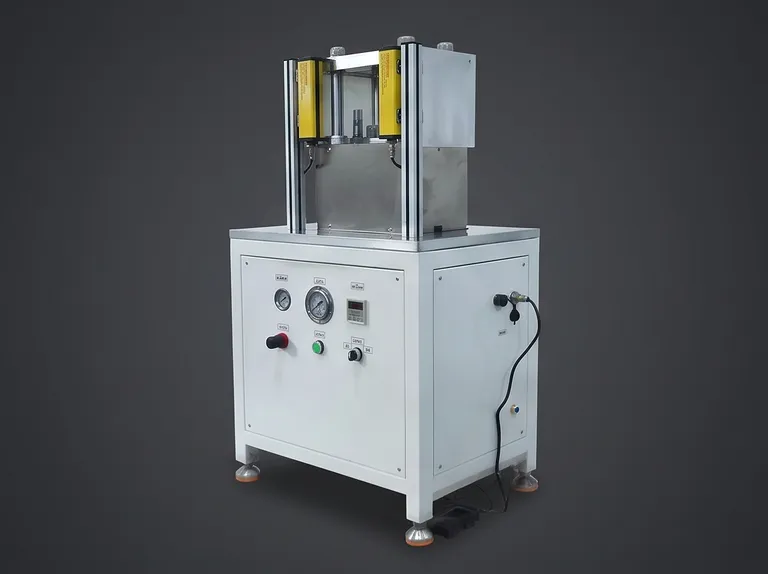

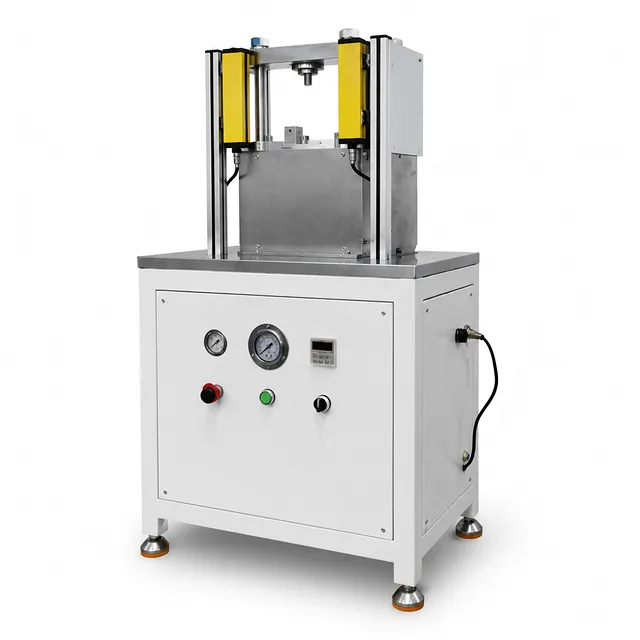

Rivettatrice elettrica per l'assemblaggio di supercondensatori e celle a condensatore

Panoramica del prodotto

Questa rivettatrice elettrica è progettata per operazioni di rivettatura controllata su coperchi superiori delle celle, linguette delle celle e componenti a filettatura scorrevole utilizzati in supercondensatori e condensatori di tipo a corno. La rivettatura a motore combina un funzionamento semplice con un layout meccanico compatto orientato alla produzione, supportando un assemblaggio ripetibile dove la formazione del giunto e la manipolazione dei componenti richiedono uno stretto controllo del processo.

L'attrezzatura è adatta alla produzione di celle di condensatori, allo sviluppo di processi su scala di laboratorio, alla produzione pilota e a stazioni di assemblaggio dedicate. L'altezza di rivettatura regolabile, la capacità di configurazione delle dimensioni della cella e la corsa del mandrino personalizzabile aiutano gli utenti ad allineare il processo alla geometria specifica della cella e ai requisiti degli utensili. Fornisce una soluzione pratica laddove la manipolazione manuale deve essere abbinata a un'azione di rivettatura automatica costante.

Costruita attorno a un meccanismo di rivettatura a motore e un sistema idraulico a serraggio manuale, questa unità è progettata per un uso quotidiano affidabile. I dispositivi di estrazione elastica su entrambe le matrici superiore e inferiore supportano il rilascio controllato dopo il ciclo di rivettatura, aiutando gli operatori a mantenere un flusso di lavoro stabile durante la lavorazione di parti ripetitive in condizioni di assemblaggio impegnative.

Caratteristiche principali

• Azione di rivettatura a motore: L'attrezzatura utilizza un motore elettrico per azionare il processo di rivettatura. Questa disposizione supporta un funzionamento conveniente fornendo al contempo un'azione meccanica definita per compiti ripetuti di assemblaggio dei componenti della cella.

• Serraggio idraulico manuale con rivettatura automatica: Un sistema idraulico a serraggio manuale lavora con un meccanismo di rivettatura automatica. Gli operatori possono stabilire la condizione di configurazione richiesta prima che il sistema esegua l'azione di rivettatura, supportando una sequenza di produzione controllata e pratica.

• Altezza di rivettatura regolabile: L'altezza di rivettatura può essere regolata per adattarsi all'assemblaggio della cella e alla posizione dell'utensile applicabili. Questa capacità è importante quando si devono accogliere diversi impilamenti di componenti, configurazioni di coperchi o requisiti di processo all'interno dell'area di lavoro supportata.

• Compatibilità delle celle personalizzabile: La specifica standard della cella copre diametri da 20 mm a 35 mm, con possibilità di personalizzazione. Ciò offre ai produttori un modo per configurare l'attrezzatura attorno a formati di cella che differiscono dall'intervallo standard dichiarato.

• Corsa del mandrino configurabile: La corsa del mandrino indicata è di 20-40 mm e può essere personalizzata. La corsa regolabile o configurata su misura consente di adattare meglio la disposizione dell'utensile alle esigenze di inserimento, posizionamento e rivettatura di un particolare assemblaggio.

• Estrazione elastica della matrice superiore: La piastra di estrazione della matrice superiore utilizza un dispositivo di estrazione elastico. Questo design supporta il rilascio del componente lavorato dopo la rivettatura e aiuta a mantenere una manipolazione ordinata delle parti attraverso cicli operativi ripetitivi.

• Estrazione elastica della matrice inferiore: Anche la piastra di estrazione della matrice inferiore utilizza un dispositivo di estrazione elastico. Le disposizioni di estrazione coordinate su entrambe le matrici contribuiscono alla separazione controllata alla fine dell'operazione e supportano un uso coerente della postazione di lavoro.

• Produttività orientata alla produzione: Con un'efficienza di lavoro di circa 10 pezzi al minuto, l'unità è destinata all'assemblaggio ripetuto organizzato piuttosto che a operazioni isolate una tantum. Il tasso dichiarato fornisce ai pianificatori di processo un punto di riferimento chiaro quando si valuta la capacità della postazione di lavoro.

• Layout fisico dedicato: Le dimensioni esterne di 610(L) x 440(P) x 1060(A) mm forniscono un ingombro definito dell'attrezzatura per la pianificazione di fabbrica, linee pilota o laboratori. La forma esterna finita è progettata per un uso conveniente in una posizione di rivettatura dedicata.

Applicazioni

Specifiche tecniche

Il requisito elettrico dichiarato è AC220V, 50Hz, con una potenza nominale di 500W. I team di approvvigionamento dovrebbero confermare che la posizione di installazione prevista fornisca un'alimentazione elettrica compatibile prima di mettere in servizio l'attrezzatura.

La specifica standard della cella è elencata come ф20-ф35mm, con possibilità di personalizzazione. Poiché il diametro della cella, la geometria del coperchio, la costruzione della linguetta e i requisiti dei dispositivi di fissaggio possono variare tra i diversi design di condensatori, gli utenti dovrebbero definire le dimensioni effettive del pezzo e le condizioni di processo previste quando richiedono una configurazione personalizzata.

La corsa del mandrino è specificata come 20-40mm ed è anch'essa personalizzabile. Questa è una considerazione materiale per l'ingegneria di processo perché la corsa richiesta deve accogliere la posizione di carico prevista, l'impilamento dei componenti, la disposizione della matrice e l'operazione di rivettatura finale. Esaminare queste condizioni prima della produzione aiuta a garantire che la configurazione dell'utensile sia appropriata per l'assemblaggio target.

La macchina è elencata con un'efficienza di lavoro di circa 10 pezzi/min. La pianificazione della produzione effettiva dovrebbe tenere conto della sequenza di carico e scarico dell'operatore, della configurazione del pezzo, dell'utensile selezionato e di eventuali fasi di controllo qualità associate al processo del cliente. La cifra dichiarata è utilizzata al meglio come riferimento dell'attrezzatura per una valutazione preliminare della capacità.

Con dimensioni esterne di 610(L)x440(P)x1060(A)mm e un peso di 139KG, l'unità ha un profilo di installazione definito per la pianificazione dello spazio e della movimentazione. I team dovrebbero considerare l'accesso attorno all'area operativa, il posizionamento dei componenti in entrata e finiti e la posizione di lavoro richiesta per la fase di serraggio idraulico manuale.

Perché scegliere questo prodotto

• Ingegneria focalizzata sull'assemblaggio: Questo sistema è costruito appositamente per rivettare coperchi superiori di celle, linguette di celle e componenti a filettatura scorrevole utilizzati in applicazioni di supercondensatori e condensatori di tipo a corno, mantenendo la macchina allineata con un compito di produzione definito.

• Flessibilità del processo controllata: L'altezza di rivettatura regolabile, una specifica della cella personalizzabile e una corsa del mandrino personalizzabile consentono di configurare l'attrezzatura in base ai requisiti della cella e dell'utensile applicabili, invece di forzare una disposizione fissa.

• Flusso di lavoro pratico per l'operatore: La combinazione di serraggio idraulico manuale e rivettatura automatica offre agli operatori un controllo diretto della configurazione, mantenendo un meccanismo automatico per l'azione di giunzione.

• Prontezza per operazioni ripetute: La rivettatura a motore, i dispositivi di estrazione elastica su entrambe le matrici e un'efficienza di lavoro di circa 10 pezzi/min supportano un approccio strutturato al lavoro ripetitivo di assemblaggio dei condensatori.

• Parametri di installazione chiari: I dati pubblicati su elettricità, dimensioni e peso consentono ai team di approvvigionamento, strutture e processi di valutare la compatibilità prima dell'acquisto e di preparare una posizione operativa appropriata.

Contattaci per un preventivo o una soluzione personalizzata configurata per le dimensioni della tua cella di condensatore, i requisiti di corsa del mandrino e il processo di rivettatura.
