Macchina per scanalature

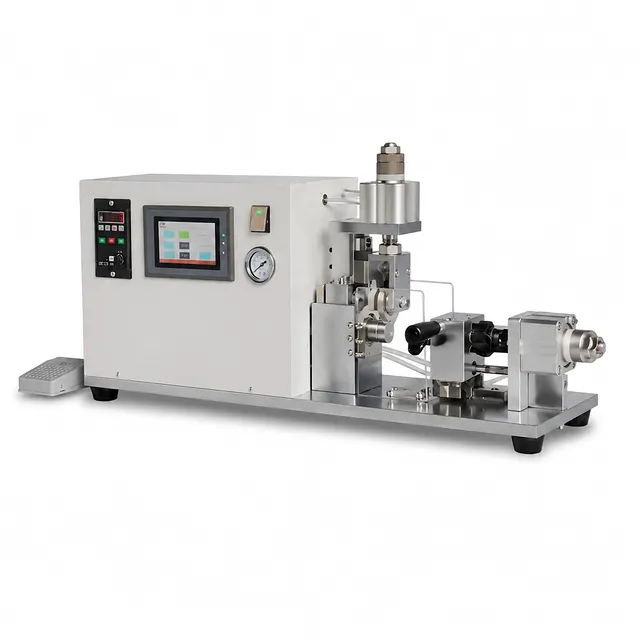

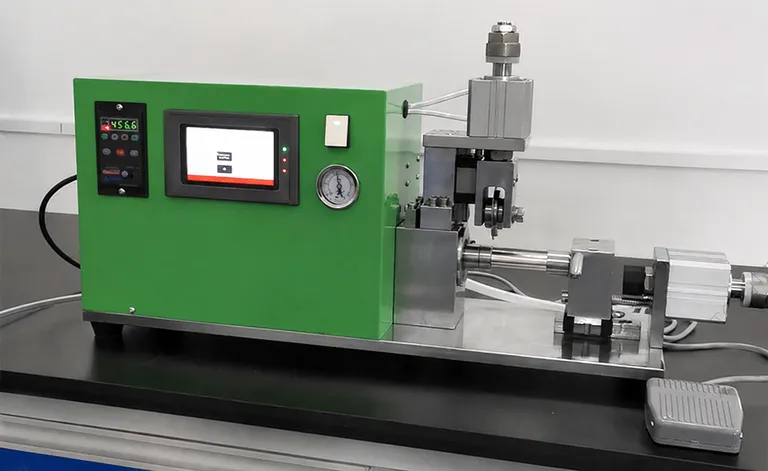

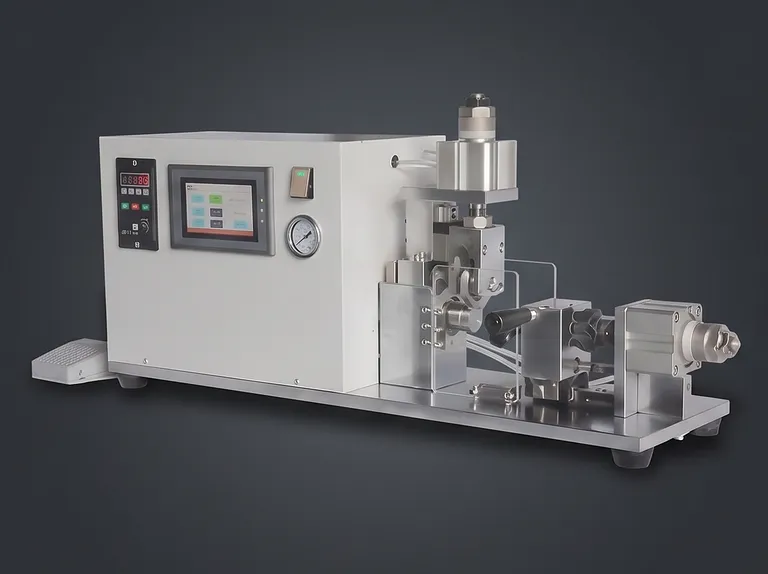

Macchina semiautomatica per la scanalatura di celle a batteria cilindriche
Numero articolo : GC06
Il prezzo varia in base a specifiche e personalizzazioni
- Produttività di produzione
- 400 PZ/h
- Precisione di lavorazione
- ±0,1 mm
- Intervallo di profondità di scanalatura
- 1,2 – 2,0 mm (regolabile)
Spedizione:
Contattaci per ottenere i dettagli sulla spedizione. Buon divertimento Garanzia di spedizione puntuale.
Perché Scegliere Noi
Processo di ordinazione semplice, prodotti di qualità e supporto dedicato per il successo della tua azienda.
Panoramica del prodotto
Questa apparecchiatura di scanalatura semiautomatica è un sistema da banco specializzato progettato per la scanalatura precisa dell'involucro esterno di celle a batteria cilindriche e condensatori speciali. Automatizzando il processo di indentazione radiale prima dell'iniezione dell'elettrolito e della sigillatura, questa apparecchiatura crea un'indentazione strutturale uniforme e ad alta precisione che alloggia gli O-ring di tenuta e i componenti di sicurezza interni con un'esatta coerenza meccanica.
Progettato principalmente per laboratori di ricerca sulle batterie, strutture di prototipazione e linee di produzione su scala pilota, questo sistema accoglie una gamma versatile di involucri cilindrici in acciaio, inclusi i formati 18650, 21700 e 26650, nonché involucri per condensatori in alluminio fino a 30 mm di diametro esterno. La sua architettura programmabile intuitiva garantisce transizioni rapide tra diversi fattori di forma delle celle, mantenendo tempi di configurazione minimi e la massima ripetibilità.
Costruita per resistere ai rigorosi ambienti chimici di laboratorio e camere bianche, questa unità integra un'interfaccia touchscreen PLC avanzata con controlli fisici anticorrosione. La robusta costruzione meccanica, combinata con utensili di precisione durevoli classificati per oltre un milione di cicli, offre un funzionamento affidabile e ad alta resa in programmi di fabbricazione continua rigorosi.
Caratteristiche principali
- Interfaccia touchscreen PLC intelligente: Il sistema di controllo a pannello touch integrato fornisce un'interfaccia intuitiva per configurare e monitorare i parametri di scanalatura critici in tempo reale, ottimizzando i flussi di lavoro operativi e semplificando la manutenzione diagnostica di routine.
- Hardware resistente all'elettrolito e all'umidità: I controlli operativi fisici sono dotati di pulsanti metallici sigillati e impermeabili, progettati per resistere all'ingresso di umidità e prevenire il degrado chimico corrosivo causato dal contatto accidentale con l'elettrolito.
- Regolazione della velocità con display digitale: Un regolatore di velocità digitale integrato consente agli operatori di regolare con precisione la velocità del mandrino rotante, garantendo una coerenza circonferenziale ottimale su vari materiali dell'involucro e spessori delle pareti.
- Utensili di scanalatura ad alta precisione regolabili: Il meccanismo di scanalatura consente regolazioni della profondità a livello micrometrico tra 1,2 mm e 2,0 mm con una tolleranza di lavorazione stretta di ±0,1 mm, offrendo stabilità dimensionale su ampi lotti di produzione.
- Durata ultra-elevata della lama dell'utensile: Realizzate in leghe per utensili temprate e resistenti all'usura, le lame di scanalatura ad alta precisione raggiungono una vita operativa superiore a 1.000.000 di cicli di lavorazione prima di richiedere la sostituzione o la riaffilatura.
- Compatibilità cilindrica multiformato: Progettato con stazioni di utensili intercambiabili in grado di gestire involucri cilindrici in acciaio commerciali standard, inclusi 18650, 21700 e 26650, nonché gusci per condensatori in alluminio personalizzati con diametri fino a Φ30 mm.
- Output ottimizzato su scala pilota: Il ciclo semiautomatico fornisce un efficiente caricamento pneumatico e una rotazione meccanica, raggiungendo velocità di produzione sostenute fino a 400 unità all'ora senza sacrificare la precisione dimensionale.
- Ingombro compatto da banco: Con dimensioni di soli 740 mm x 250 mm x 350 mm, questo sistema autonomo massimizza il prezioso spazio in camera bianca e laboratorio, mantenendo una rigida stabilità meccanica durante la rotazione ad alta velocità.
Applicazioni
| Applicazione | Descrizione | Vantaggio chiave |
|---|---|---|
| Assemblaggio celle agli ioni di litio 18650 e 21700 | Formazione di scanalature uniformi di tenuta su involucri cilindrici in acciaio commerciali standard prima della sigillatura. | Offre una profondità di scanalatura costante entro ±0,1 mm per garantire una sigillatura ermetica del tappo ed evitare perdite di elettrolito. |
| Prototipazione 26650 ad alta capacità | Lavorazione di involucri cilindrici in acciaio per impieghi gravosi per la ricerca sullo stoccaggio di energia e sui veicoli elettrici. | Accoglie fattori di forma più grandi con un supporto strutturale rigido e profondità di scanalatura regolabili da 1,2 mm a 2,0 mm. |
| Involucro per condensatori elettrolitici in alluminio | Indentazione di canali di ritenzione circonferenziali su gusci in alluminio di dimensioni da miniatura a medie fino a Φ30 mm. | La pressione radiale delicata e controllata impedisce la deformazione della parete su substrati in alluminio più morbidi durante la rotazione ad alta velocità. |
| Linee pilota di R&S e formulazione batterie | Conduzione di fabbricazione di celle in serie pilota per valutare nuovi materiali anodo/catodo e formulazioni di elettroliti. | Il rapido cambio meccanico tra i formati delle celle con l'archiviazione intuitiva dei parametri PLC riduce i tempi di inattività per la configurazione delle prove. |
| Ricerca accademica e industriale sui materiali | Insegnamento e prototipazione di architetture avanzate di stoccaggio dell'energia elettrochimica in laboratori universitari e istituzionali. | Ingombro da banco sicuro ed ergonomico con protocolli di manutenzione semplici e verifica digitale della velocità. |
| Preparazione involucri supercondensatori | Fabbricazione di scanalature di ritenzione strutturale in involucri metallici a parete sottile per celle a supercondensatori ad alta velocità. | Preserva la concentricità dell'involucro e l'integrità strutturale attraverso una formatura rotativa motorizzata ultra-fluida. |
Specifiche tecniche
| Parametro | Specifica (GC06) |
|---|---|
| Identificativo prodotto | GC06 |
| Architettura di controllo | Controller touchscreen PLC con display digitale dei parametri |
| Hardware di input | Pulsanti metallici impermeabili resistenti alla corrosione |
| Materiali dell'involucro compatibili | Acciaio inossidabile, acciaio nichelato, involucri in alluminio |
| Fattori di forma cilindrici supportati | 18650, 21700, 26650 e altri involucri cilindrici in acciaio standard |
| Compatibilità gusci condensatori | Involucri per condensatori in alluminio fino a Φ30 mm di diametro esterno |
| Intervallo di profondità di scanalatura | 1,2 mm – 2,0 mm (regolabile in continuo) |
| Intervallo di larghezza di scanalatura | 1,1 mm – 1,5 mm (configurazione spessore lama standard) |
| Precisione di lavorazione | ±0,1 mm |
| Vita utile lama utensile | > 1.000.000 di cicli |
| Velocità di produzione | Fino a 400 pezzi / ora (semiautomatico) |
| Regolazione della velocità di rotazione | Regolatore di velocità variabile con display digitale |
| Pressione aria compressa operativa | 0,5 MPa – 0,7 MPa (azionamento pneumatico) |
| Requisiti di alimentazione elettrica | 220V AC / 50 Hz monofase |
| Consumo energetico nominale | 140 W |
| Dimensioni del sistema (L × P × A) | 740 mm × 250 mm × 350 mm |
| Peso netto | 37 kg |
| Obiettivo lubrificazione manutenzione | Colonne di guida, boccole rotanti, guide scorrevoli e gruppi di trasmissione |
Perché scegliere questo prodotto
- Ingegneria di precisione ripetibile: Ogni componente meccanico è lavorato con tolleranze rigorose, offrendo una profondità di scanalatura costante (±0,1 mm) che previene guasti alla tenuta, disallineamento del disco di rottura e degrado dell'involucro della cella durante il ciclo ad alta velocità della batteria.
- Resilienza in ambienti difficili: Dotata di interruttori metallici resistenti agli agenti chimici, un sistema PLC chiuso e rivestimenti strutturali anticorrosione, questa macchina resiste all'ossidazione indotta dall'elettrolito comunemente riscontrata nei laboratori di assemblaggio delle celle.
- Eccezionale ritorno sull'investimento: Con utensili per impieghi gravosi progettati per oltre 1.000.000 di cicli e un sistema di azionamento a basso consumo energetico da 140 W, questa unità offre un'affidabilità continua di livello industriale a costi operativi accessibili.
- Utensili versatili multiformato: Progettata per i moderni ambienti di sviluppo delle batterie, l'interfaccia di montaggio flessibile consente una transizione senza interruzioni tra lo standard 18650, i formati di nuova generazione 21700/26650 e gli involucri per condensatori personalizzati.
Contatta oggi il nostro team di ingegneria tecnica per richiedere un preventivo dettagliato, discutere i requisiti di utensili personalizzati o configurare una linea di fabbricazione di celle cilindriche su misura per la tua struttura.
