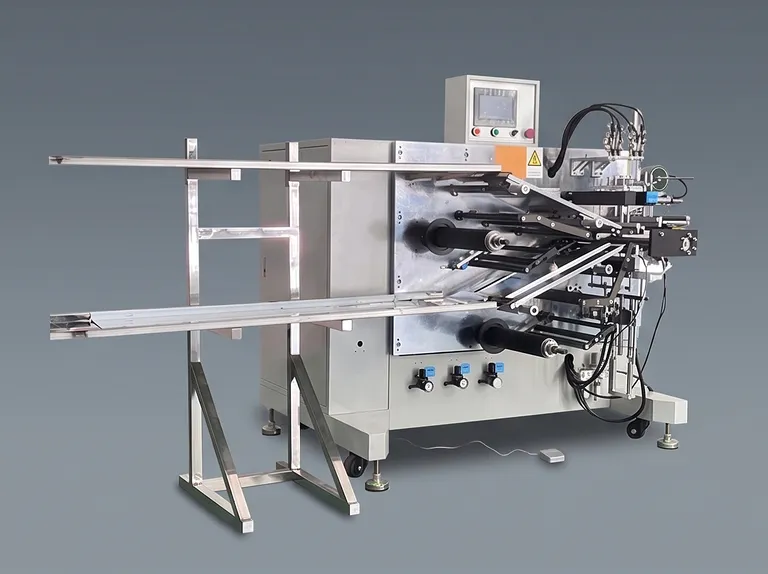

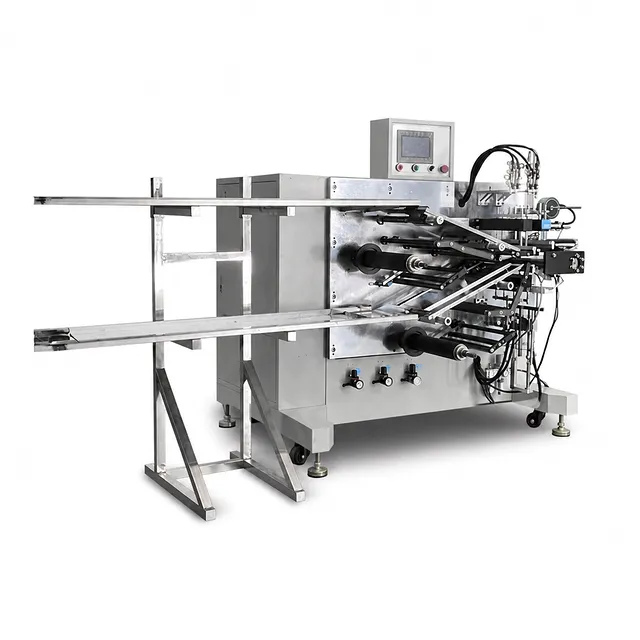

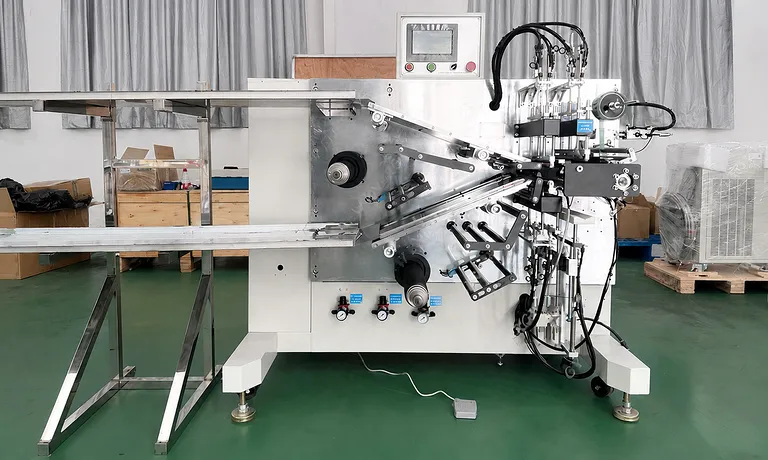

Avvolgitrice semiautomatica per batterie cilindriche per la produzione di celle agli ioni di litio

Panoramica del prodotto

Questa avvolgitrice semiautomatica per batterie cilindriche è progettata per l'assemblaggio di precisione di celle cilindriche agli ioni di litio ad alte prestazioni. Combinando l'alimentazione manuale degli elettrodi con lo svolgimento automatizzato del separatore, l'avvolgimento del nucleo di precisione, l'indicizzazione automatica delle stazioni, la nastratura trasversale di terminazione e lo scarico fluido delle celle finite, l'attrezzatura offre un equilibrio ottimale tra flessibilità operativa e produttività di livello industriale. Funge da ponte essenziale tra la prototipazione di batterie in laboratorio e la produzione completamente automatizzata nelle gigafactory.

Progettato specificamente per istituti di ricerca, linee pilota e impianti di produzione di celle specializzate, il sistema accoglie formati di celle cilindriche standard e di grandi dimensioni, con diametro esterno finito da 28 mm a 60 mm. Il processo integrato garantisce l'uniformità strutturale, prevenendo lo scivolamento del nucleo, lo spostamento degli elettrodi e danni fisici durante i cicli di avvolgimento ad alta velocità.

Costruita su un telaio rigido e antivibrante, questa unità offre un'eccezionale ripetibilità meccanica e stabilità della tensione in condizioni operative continue. I meccanismi di allineamento ad alta precisione e i doppi moduli di svolgimento attivi mantengono strette tolleranze della sezione trasversale, garantendo coerenza tra le celle, elevata affidabilità elettrochimica e tassi di scarto di produzione minimi, superando gli standard di resa del 98%.

Caratteristiche principali

• Architettura a doppio ago di avvolgimento contrapposto: Presenta una struttura del nucleo di avvolgimento passante a perno singolo che garantisce un'elevata concentricità e un supporto meccanico rigido, facilitando rapidi cambi di diametro del perno da 8,0 mm a 15,0 mm.
• Integrazione del flusso di lavoro semiautomatico: Automatizza passaggi sequenziali critici—inclusi pre-avvolgimento del separatore, avvolgimento principale, indicizzazione della torretta, taglio di precisione del separatore, nastratura automatizzata di terminazione e scarico finale della cella—per ridurre drasticamente i tempi di ciclo minimizzando l'errore dell'operatore.
• Nastratura trasversale di terminazione di precisione: Impiega un applicatore di nastro trasversale motorizzato che posiziona il nastro di terminazione perpendicolarmente alle linguette dell'elettrodo senza esercitare un'eccessiva sollecitazione di trazione sul rotolo finito, garantendo una finitura piatta e priva di grinze.
• Regolazione attiva della tensione del separatore: Le doppie stazioni di svolgimento indipendenti incorporano regolatori pneumatici e loop di feedback con interruttori di prossimità per regolare dinamicamente la tensione del nastro durante l'intero ciclo di avvolgimento, prevenendo l'allungamento o il restringimento del separatore.
• Estrazione integrata delle polveri degli elettrodi: I meccanismi integrati di pulizia della superficie e rimozione della polvere eliminano particolato sciolto e bave metalliche dalle strisce di catodo e anodo prima dell'ingresso nella zona di avvolgimento, prevenendo micro-cortocircuiti.
• Pre-avvolgimento ottimizzato con taglierina dentata: Implementa utensili di taglio seghettati specializzati per un taglio pulito del separatore e una lunghezza del cavo di pre-avvolgimento minima, risparmiando materiale del separatore su lotti di produzione ad alto volume.
• Rigoroso allineamento dell'avvolgimento a tre strati: Impone geometrie interne standard per batterie cilindriche, garantendo che il separatore racchiuda completamente l'elettrodo negativo mentre l'elettrodo negativo racchiude completamente l'elettrodo positivo.
• Servomotore a velocità variabile: Consente una profilazione digitale precisa della velocità durante l'avvio iniziale, l'accelerazione del nucleo e la decelerazione terminale per mantenere un'esatta registrazione strato per strato su lunghezze di elettrodi fino a 7000 mm.

Applicazioni

Specifiche tecniche

Perché scegliere questo prodotto

• Ripetibilità geometrica superiore: Imponendo elevati standard di allineamento meccanico con tensionamento attivo a circuito chiuso, questo sistema garantisce che i confini di catodo, anodo e separatore mantengano un rigoroso allineamento relativo di ±0,5 mm, critico per prevenire la formazione catastrofica di dendriti di litio.
• Ampia adattabilità al fattore di forma: Il design modulare si adatta facilmente a un'ampia gamma dimensionale (larghezza degli elettrodi fino a 318 mm e diametri delle celle fino a 60 mm), proteggendo gli investimenti di capitale contro l'evoluzione degli standard delle celle cilindriche, dal vecchio 21700 ai formati avanzati 4680.
• Qualità costruttiva e affidabilità industriale: Realizzata con perni di avvolgimento in acciaio per utensili di alta qualità, rulli in alluminio anodizzato duro e componenti pneumatici per impieghi gravosi, questa attrezzatura fornisce un funzionamento continuo e privo di vibrazioni secondo programmi di produzione multi-turno.
• Manutenzione minima e rapidi cambi di attrezzatura: Le regolazioni delle guide su un solo lato senza utensili, gli accoppiatori dell'ago di avvolgimento a sgancio rapido e gli adattatori per nucleo standard riducono i tempi di riattrezzaggio della linea a meno di 30 minuti, massimizzando l'efficacia complessiva dell'attrezzatura (OEE).
• Supporto ingegneristico chiavi in mano completo: Supportato da specialisti tecnici dedicati che forniscono lavorazione personalizzata dei perni, messa in servizio in loco, formazione degli operatori e ottimizzazione dei parametri di processo su misura per le vostre ricette di materiali attivi.

Contatta oggi stesso il nostro team di vendita tecnica per richiedere un preventivo personalizzato o per consultare un ingegnere in merito alle dimensioni specifiche della tua cella e ai requisiti del processo di avvolgimento.
