Macchina per scanalature

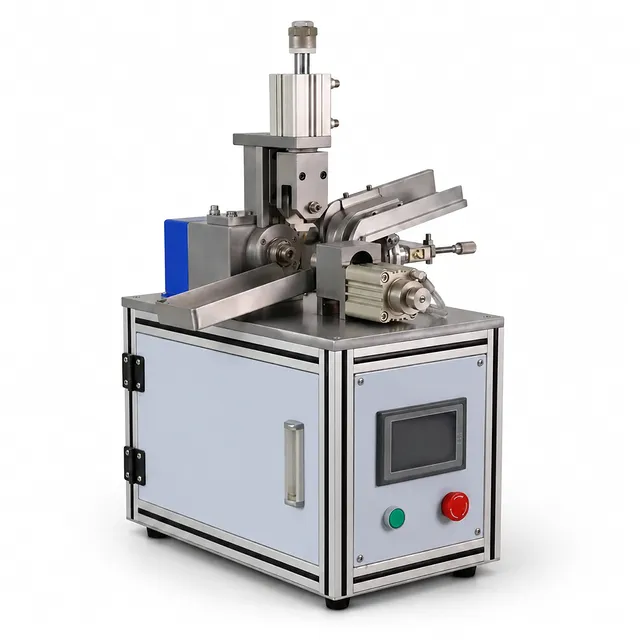

Macchina automatica per scanalatura di batterie cilindriche per l'assemblaggio di celle
Numero articolo : GC05
Il prezzo varia in base a specifiche e personalizzazioni
- Intervallo di profondità di scanalatura
- 1,0 – 3,0 mm (regolabile)
- Precisione di lavorazione
- ±0,1 mm
- Capacità di produzione
- 6 pezzi/min
Spedizione:
Contattaci per ottenere i dettagli sulla spedizione. Buon divertimento Garanzia di spedizione puntuale.
Perché Scegliere Noi
Processo di ordinazione semplice, prodotti di qualità e supporto dedicato per il successo della tua azienda.
Panoramica del prodotto

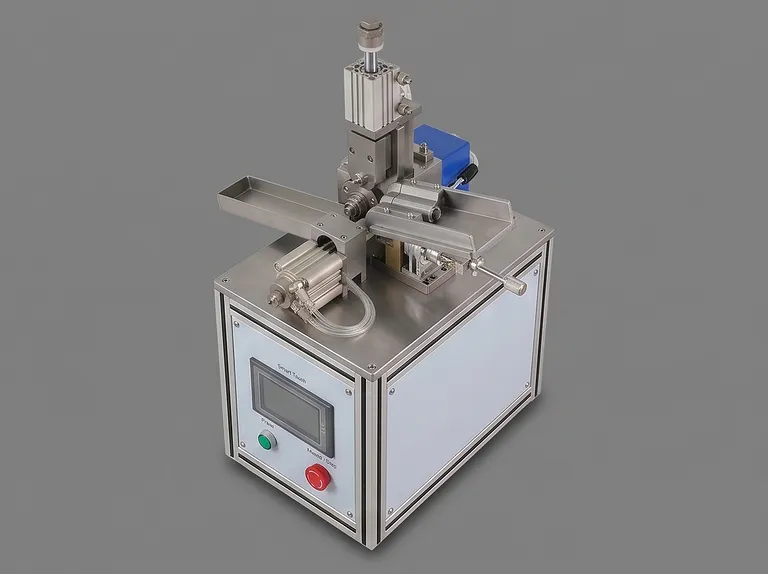

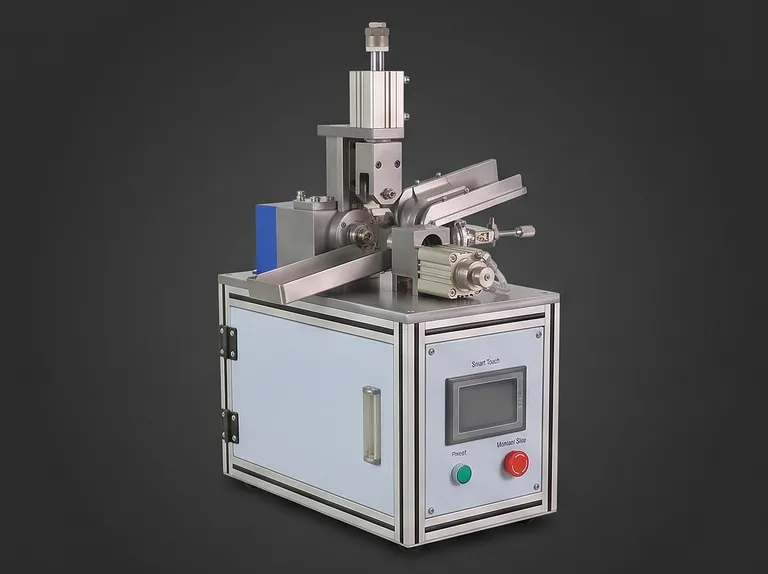

Questa macchina automatica per la scanalatura di batterie cilindriche è un sistema di produzione da banco avanzato, progettato per formare scanalature periferiche uniformi e ad alta precisione sugli involucri metallici cilindrici prima della crimpatura e sigillatura finale. Utilizzando un meccanismo di alimentazione e scarico automatizzato insieme a utensili a rulli di alta precisione, l'attrezzatura garantisce una profondità e una larghezza di indentazione costanti durante i cicli di produzione ad alto volume. Rappresenta un'unità di fabbricazione indispensabile per i team di sviluppo batterie che cercano di ottimizzare l'integrità della sigillatura meccanica e la stabilità interna degli elettrodi.
Progettato principalmente per laboratori di ricerca sulle batterie, linee di produzione pilota e impianti di produzione di sistemi di accumulo energetico avanzati, il sistema accoglie perfettamente molteplici formati cilindrici, inclusi gli involucri 18650, 21700 e 26650. Il suo flusso di lavoro automatizzato riduce significativamente gli errori di manipolazione manuale, accelera la produttività pre-sigillatura e garantisce dimensioni meccaniche riproducibili, critiche per l'attivazione delle valvole di sicurezza e la ritenzione dell'elettrolito sotto stress da ciclo.
Costruita con componenti meccanici di grado industriale, guide lineari di precisione e controlli digitali programmabili, questa unità offre un'eccezionale rigidità meccanica e stabilità operativa. Fornisce agli ingegneri di ricerca e agli specialisti della produzione la sicurezza necessaria per una preparazione continua e priva di difetti degli involucri delle celle, anche nelle condizioni operative più esigenti delle linee pilota.
Caratteristiche principali
- Ciclo di alimentazione e scarico automatizzato: I sistemi pneumatici integrati per il carico e lo scarico automatizzati semplificano il transito dell'involucro attraverso la stazione di scanalatura, massimizzando la produttività operativa e riducendo l'intensità del lavoro e le variazioni di posizionamento indotte dall'operatore.
- Controllo dimensionale calibrato con precisione: Le regolazioni micrometriche ad alta precisione consentono agli operatori di calibrare finemente la profondità di scanalatura da 1,0 mm a 3,0 mm e la larghezza da 1,1 mm a 1,5 mm, mantenendo tolleranze di lavorazione rigorose entro ±0,1 mm per una superiore uniformità della sigillatura.
- Architettura modulare degli utensili a cambio rapido: Standardizzata con supporti per utensili 18650 di alta qualità, la macchina supporta set di matrici intercambiabili per una rapida riconfigurazione per formati 21700, 26650 e dimensioni personalizzate di celle cilindriche senza lunghi tempi di inattività.
- PLC industriale e controllo touchscreen intuitivo: Un touchscreen a colori ad alta definizione abbinato a un controllore logico programmabile industriale fornisce programmazione diretta dei parametri, monitoraggio dello stato in tempo reale, tracciamento dei lotti e feedback diagnostico completo.
- Utensili temprati a lunga durata: Le ruote di scanalatura in lega di alta qualità offrono un'eccezionale resistenza all'usura con una durata operativa certificata superiore a 3.000.000 di cicli, riducendo significativamente gli intervalli di manutenzione e i costi operativi.
- Integrazione di sottosistemi premium: Progettata con componenti standard di primo livello, tra cui viti a ricircolo di sfere e guide lineari di alta precisione TBI, sensori ottici di precisione Panasonic, attuatori pneumatici AirTAC e controlli di sicurezza elettrica Chint, per garantire prestazioni industriali affidabili.
- Ingombro compatto salvaspazio: La struttura meccanica da banco ottimizzata si adatta facilmente ai normali banchi di laboratorio e alle postazioni di lavoro modulari delle linee pilota, offrendo una potente lavorazione automatizzata senza richiedere eccessivo spazio in camera bianca.
Applicazioni
| Applicazione | Descrizione | Vantaggio chiave |
|---|---|---|
| Produzione pilota di batterie agli ioni di litio 18650 | Scanalatura periferica automatica su involucri standard in acciaio 18650 prima del posizionamento del tappo e della crimpatura finale. | Offre un posizionamento uniforme della scanalatura per garantire una sigillatura ermetica e un livellamento preciso della sede del tappo interno. |
| Assemblaggio di celle ad alta capacità 21700 | Formazione di scanalature di ritenzione strutturale in involucri cilindrici 21700 per mobilità elettrica e pacchi batteria per utensili elettrici. | Si adatta a involucri in acciaio ad alta resistenza con una precisione costante di ±0,1 mm su lotti continui. |
| Prototipazione di celle per accumulo energetico 26650 | Scanalatura di precisione per celle cilindriche di accumulo energetico di grande diametro utilizzando set di matrici modulari dedicati. | Previene la deformazione dell'involucro durante la formazione di bordi di ritenzione profondi e robusti per i jelly roll interni pesanti. |
| R&D di nuova generazione (ioni di sodio e stato solido) | Preparazione sperimentale dell'involucro della cella per chimiche emergenti che richiedono un contenimento meccanico rigoroso. | Consente il controllo della profondità micro-regolabile per testare diversi spessori di involucro e design personalizzati delle guarnizioni di tenuta. |
| Scanalatura di involucri per supercondensatori | Scanalatura di precisione di involucri per supercondensatori in alluminio o acciaio a parete sottile per linee di sigillatura automatizzate rapide. | Garantisce una deformazione fluida del materiale senza micro-crepe o assottigliamento delle pareti lungo la circonferenza dell'involucro. |
| Ricerca universitaria e istituzionale | Fabbricazione di celle in lotti medio-piccoli per la caratterizzazione fondamentale dei materiali e studi di elettrochimica. | Semplifica i flussi di lavoro di studenti e ricercatori con un'automazione touchscreen facile da usare e una bassa manutenzione. |
Specifiche tecniche
| Parametro di specifica | Dettagli configurazione GC05 |
|---|---|
| Designazione modello | GC05 |
| Tipi di utensili / stampi compatibili | Standard: utensili serie 18650 Opzionale: 21700, 26650 e dimensioni di celle cilindriche personalizzate |
| Intervallo profondità scanalatura | 1,0 – 3,0 mm (regolabile in continuo) |
| Intervallo larghezza scanalatura | 1,1 – 1,5 mm (determinato dallo spessore della lama di scanalatura) |
| Precisione di lavorazione | ±0,1 mm |
| Durata utensile di scanalatura | > 3.000.000 di cicli |
| Produttività | 6 pezzi/min |
| Alimentazione elettrica | AC 220V ±10%, 50 Hz |
| Consumo energetico nominale | 0,2 kW |
| Requisito alimentazione pneumatica | 0,5 MPa – 0,7 MPa aria compressa |
| Controllore PLC | Controllore logico programmabile Samkoon (显控) |
| Interfaccia utente | Display touchscreen a colori Samkoon (显控) |
| Sensori e rilevamento | Sensori ottici e di posizione Panasonic |
| Componenti pneumatici | Cilindri e valvole solenoidi AirTAC |
| Viti di comando e guide lineari | Componenti di precisione TBI Motion |
| Alberi di guida e cuscinetti | Sistemi di movimento lineare di precisione MYT |
| Componenti di controllo elettrico | Apparecchiature industriali a bassa tensione Chint |
| Sistema motore di azionamento | Motore di azionamento dedicato Bangshuo |
| Dimensioni esterne (L × P × A) | 550 mm × 600 mm × 720 mm |
| Peso netto attrezzatura | 50 kg |
Perché scegliere questo prodotto
- Progettato per la massima ripetibilità di sigillatura: Le guide meccaniche lavorate con precisione e gli utensili a rulli ultra-stabili eliminano il runout dell'involucro, assicurando che ogni scanalatura soddisfi le esatte tolleranze di profondità e larghezza per una crimpatura a zero perdite.
- Basso costo totale di proprietà: Con una lama di scanalatura classificata per oltre 3 milioni di operazioni e hardware di movimento premium di marchi standard del settore, questo sistema riduce al minimo la sostituzione dei materiali di consumo e i tempi di inattività programmati.
- Architettura modulare flessibile multiformato: Espandi le capacità del tuo laboratorio o impianto pilota senza investire in più unità autonome; la sostituzione dei moduli di utensili richiede tempi minimi e supporta i formati cilindrici emergenti.
- Protezione completa con assistenza e garanzia: Supportato da una garanzia completa di 3 anni e manutenzione ingegneristica a vita, garantendo supporto tecnico, pezzi di ricambio a basso costo e un servizio clienti dedicato per tutto il ciclo di vita del prodotto.
Contatta oggi stesso il nostro team di vendita tecnica per richiedere un preventivo o discutere opzioni di utensili personalizzate per i tuoi specifici requisiti di assemblaggio di batterie cilindriche.
