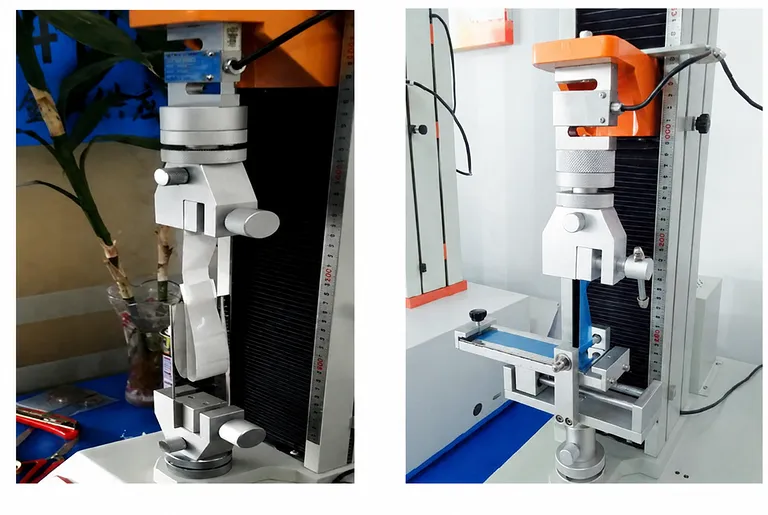

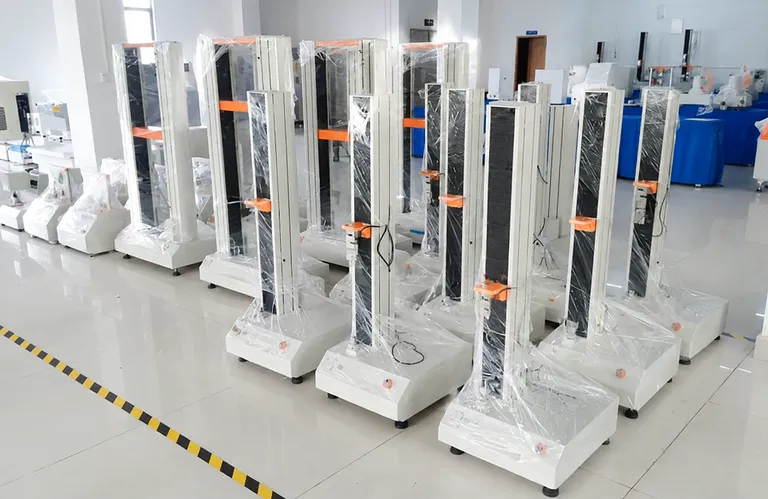

Macchina di prova universale per trazione a doppia colonna computerizzata, sistema di test meccanico dei materiali
Numero articolo : DS04
Il prezzo varia in base a specifiche e personalizzazioni
- Capacità di forza massima
- 10 kN (personalizzabile)
- Precisione della misurazione della forza
- Superiore a ±0,5%
- Intervallo di velocità della traversa
- 1 – 500 mm/min (regolabile)
Spedizione:
Contattaci per ottenere i dettagli sulla spedizione. Buon divertimento Garanzia di spedizione puntuale.
Perché Scegliere Noi
Processo di ordinazione semplice, prodotti di qualità e supporto dedicato per il successo della tua azienda.
Panoramica del prodotto
Questa macchina di prova per la resistenza alla trazione a doppia colonna computerizzata fornisce una caratterizzazione meccanica completa sia per materiali metallici che non metallici. Progettato con colonne strutturali ad alta rigidità e viti a ricircolo di sfere a doppia colonna senza gioco, il sistema esegue valutazioni di precisione di trazione, compressione, flessione, taglio, lacerazione e pelatura. Combinando l'acquisizione della forza ad alta fedeltà con il tracciamento digitale dello spostamento a ciclo chiuso, questa apparecchiatura offre una visibilità analitica completa su punti di snervamento, carichi di picco, modulo elastico e proprietà di allungamento su un ampio spettro di geometrie dei campioni.
Progettata per supportare la ricerca accademica, la metrologia istituzionale e il monitoraggio della produzione industriale, l'unità eccelle nella valutazione di elastomeri ad alto allungamento, fili ad alta resistenza, polimeri strutturali e componenti metallici ingegnerizzati. La sua architettura versatile si adatta perfettamente a test di deformazione dinamica, cicli di trazione ad alta velocità e protocolli di mantenimento del carico prolungati. Dalla verifica della qualità in fabbrica all'analisi di laboratorio specializzata, il sistema offre prestazioni ripetibili e standardizzate nei settori automobilistico, aerospaziale, della gomma e delle materie plastiche, della produzione di cavi e dell'edilizia.
Costruito per una stabilità operativa a lungo termine, il telaio meccanico integra colonne doppie a guida di precisione con attuazione servoassistita ad alta efficienza per eliminare la deflessione meccanica sotto carichi di picco. La trasmissione di potenza a basso rumore e il rilevamento del carico ad alta risoluzione garantiscono un'integrità di misurazione costante durante il funzionamento continuo. I team di approvvigionamento e i responsabili di laboratorio beneficiano di una piattaforma di test di livello industriale che massimizza il rendimento rispettando rigorosi standard di test internazionali.
Caratteristiche principali
- Meccanismo di azionamento servoassistito di precisione: Alimentato da un avanzato servomotore CA e un azionamento servo digitale abbinato, il sistema offre un posizionamento della traversa fluido e a basso rumore con velocità di test completamente regolabili da 1 a 500 mm/min e un'elevata ripetibilità di posizione (≤0,01 mm).
- Telaio a doppia vite a ricircolo di sfere ad alta rigidità: Costruito con placcatura strutturale in smalto cotto di alta qualità, colonne di guida doppie rettificate di precisione e viti a ricircolo di sfere senza gioco, il telaio di carico garantisce un'elevata rigidità meccanica, una bassa resistenza all'attrito e un'eccezionale efficienza di trasmissione del carico.
- Metrologia della forza ad alta risoluzione: Dotato di un sensore di carico Sun Cells premium, il sistema raggiunge una precisione di lettura della forza superiore a ±0,5% su un ampio intervallo operativo dallo 0,5% al 100% della scala completa, supportato da una risoluzione interna della forza di 1/250.000.
- Analisi completa dei parametri dei materiali: Algoritmi software avanzati calcolano le proprietà fisiche vitali in tempo reale, tra cui forza massima, resistenza alla trazione, modulo di flessione, resistenza alla compressione, allungamento a rottura, carico di snervamento, deformazione e medie statistiche.
- Visualizzazione dinamica della curva in tempo reale: L'interfaccia di acquisizione basata su PC rende rappresentazioni grafiche in tempo reale delle curve forza-spostamento, sforzo-deformazione, forza-tempo e spostamento-tempo, consentendo l'immediata rilevazione visiva di micro-snervamenti e deformazioni strutturali.
- Protezione di sicurezza a più livelli: I meccanismi di protezione integrati arrestano automaticamente il test in caso di rottura del provino, sovraccarico della cella di carico, limiti di corsa programmabili superiori e inferiori o soglie target definite dall'utente per salvaguardare sia l'operatore che la strumentazione.
- Sistema di conversione multi-unità: Il software fornisce il passaggio istantaneo tra le unità ingegneristiche standard internazionali, tra cui Newton (N), kilonewton (kN), chilogrammo-forza (kgf), grammo-forza (gf) e libbra-forza (lbf).
- Gestione automatizzata dei dati e reportistica: Genera documentazione di test completa con funzionalità di esportazione diretta in Microsoft Word, registrando numeri di serie dei campioni, valori di carico di picco, curve analitiche e medie comparative dei lotti per un'archiviazione semplice e audit di conformità.
Applicazioni
| Applicazione | Descrizione | Vantaggio principale |
|---|---|---|
| Test su polimeri e gomma | Valutazione di trazione ad alto allungamento, lacerazione e mantenimento della trazione di elastomeri grezzi, plastiche stampate e provini a manubrio. | Cattura l'allungamento a rottura accurato e il comportamento allo snervamento senza distorsione del telaio o slittamento della traversa. |
| Fili metallici e molle | Caratterizzazione di resistenza alla trazione, prova di snervamento, compressione e flessione ciclica di fili d'acciaio, cavi e molle elicoidali industriali. | Il telaio ad alta rigidità fornisce una risoluzione pulita della curva sforzo-deformazione a carichi di picco elevati. |
| Film, lamine e nastri | Test di pelatura a 90 e 180 gradi, taglio ad alta sensibilità e resistenza alla perforazione di film sottili, laminati e strati adesivi. | La risoluzione del sensore di 1/250.000 registra accuratamente micro-spostamenti di carico e forze di separazione. |
| Compositi strutturali e profili | Test di flessione a 3 punti, taglio e schiacciamento a compressione su matrici in resina rinforzata, sezioni strutturali ed estrusioni di profili. | La larghezza di test di 400 mm e la corsa di 1000 mm ospitano geometrie complesse e attrezzature ingombranti. |
| Componenti automobilistici | Compressione statica, estrazione di componenti e test di lacerazione delle saldature su componenti interni stampati, elementi di fissaggio e boccole in gomma. | L'arresto automatico multi-condizione e il test di mantenimento del carico programmabile garantiscono il rispetto delle tolleranze di controllo qualità di produzione. |
| Edilizia e geotessili | Trazione, perforazione e test di allungamento prolungato su cinghie industriali, tessuti geotessili, cinghie di reggiatura e corde sintetiche. | Genera report statistici completi sui lotti con curve esportate per audit di certificazione di qualità diretti. |
Specifiche tecniche
| Parametro di specifica | Valore tecnico modello DS04 |
|---|---|
| Designazione modello | DS04 |
| Capacità di forza nominale | 10 kN (Capacità della cella di carico personalizzate disponibili su richiesta) |
| Precisione di misurazione della forza | Superiore a ±0,5% della lettura |
| Risoluzione della forza | 1/250.000 |
| Intervallo di forza effettivo | 0,5% – 100% Scala completa (F.S.) |
| Verifica dell'indicazione | Errore di indicazione: ±0,5%; Variabilità dell'indicazione: ≤0,5% |
| Precisione di posizionamento | ≤0,01 mm |
| Unità ingegneristiche | N, kN, kgf, gf, lbf |
| Meccanismo di azionamento | Viti a ricircolo di sfere doppie senza gioco di alta precisione con colonne guidate |
| Sistema di alimentazione | Servomotore digitale CA con controller di azionamento servo dedicato abbinato |
| Intervallo di velocità di test | 1 – 500 mm/min (Senza gradini, completamente regolabile) |
| Velocità di ritorno della traversa | 1 – 500 mm/min (Programmabile dall'utente) |
| Corsa effettiva della traversa | 1000 mm |
| Luce di presa effettiva | 700 mm (Tra le prese standard) |
| Larghezza di test effettiva | 400 mm |
| Tipo di cella di carico | Trasduttore estensimetrico di alta precisione Sun Cells |
| Modalità di arresto di sicurezza | Taglio per sovraccarico, arresto per rottura del provino, interruttori di fine corsa superiore/inferiore, arresto per soglia di setpoint |
| Sistema di controllo e visualizzazione | Integrazione PC esterno con rendering dinamico della curva in tempo reale |
| Compatibilità SO software | Windows 7 / Windows 10 (32-bit e 64-bit) |
| Generazione report | Report di test automatizzati in formato Word (numeri di serie, forze di picco, curve, medie, memoria storica) |
| Attrezzatura standard inclusa | Set di piatti di compressione di precisione personalizzati (Attrezzature di trazione/pelatura personalizzate adattate alle specifiche del campione) |
| Accessori inclusi | Suite software di test dedicata, cavi dati interfaccia sistema, scatola di controllo manuale a pendente |
| Accessori opzionali | Workstation PC dedicata, stampante industriale per report, prese specializzate per trazione/pelatura/taglio |
| Alimentazione | Monofase CA 220V ±10%, 50 Hz |
| Consumo energetico | 400 W |
| Dimensioni dell'attrezzatura (L × P × A) | 750 mm × 430 mm × 1570 mm |
| Peso netto dell'attrezzatura | Circa 185 kg |
Perché scegliere questo prodotto
- Rigidità strutturale superiore: Costruito con colonne di guida di livello industriale e viti a ricircolo di sfere doppie senza gioco, questo telaio di carico riduce al minimo la deflessione per garantire un'applicazione della forza puramente assiale senza errori angolari durante i test ad alto tonnellaggio.
- Ingegneria metrologica di precisione: La combinazione di un anello di controllo servoassistito ultra-reattivo, elaborazione dati con risoluzione 1/250.000 e trasduttori di carico Sun Cells garantisce una precisione di misurazione superiore a ±0,5%, offrendo ai team di ricerca e controllo qualità assoluta fiducia nei dati di test.
- Piattaforma di utensili adattabile: Con una corsa estesa di 1000 mm, una larghezza di test di 400 mm e una vasta libreria di prese intercambiabili specializzate (pneumatiche, a cuneo, pelatura, flessione, compressione), il sistema si adatta per soddisfare le mutevoli esigenze di test dei materiali multi-industriali.
- Flusso di lavoro semplificato e tracciabilità: Il software intuitivo automatizza i calcoli, traccia le curve sforzo-deformazione in tempo reale ed emette report Word pronti per l'audit, riducendo il carico di lavoro dell'operatore e standardizzando l'integrità dei dati tra i team di laboratorio.
Contatta oggi stesso il nostro team di ingegneria tecnica per configurare la capacità di carico ottimale, le attrezzature personalizzate e i set di strumenti software per le tue esigenze di test dei materiali.
