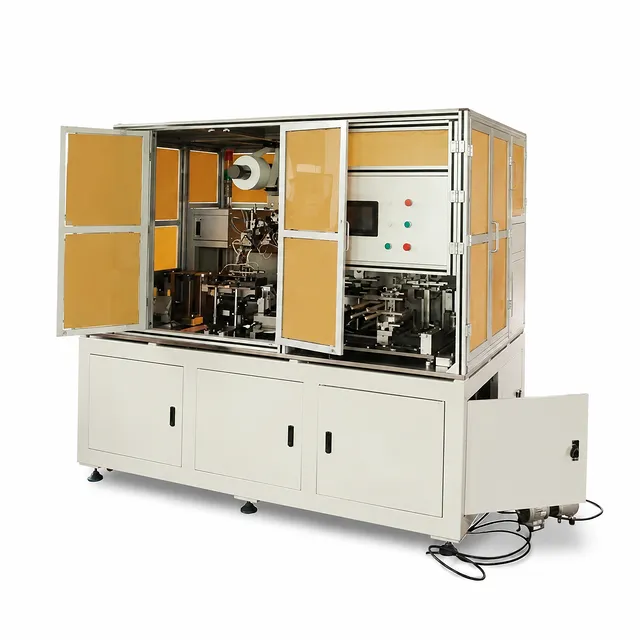

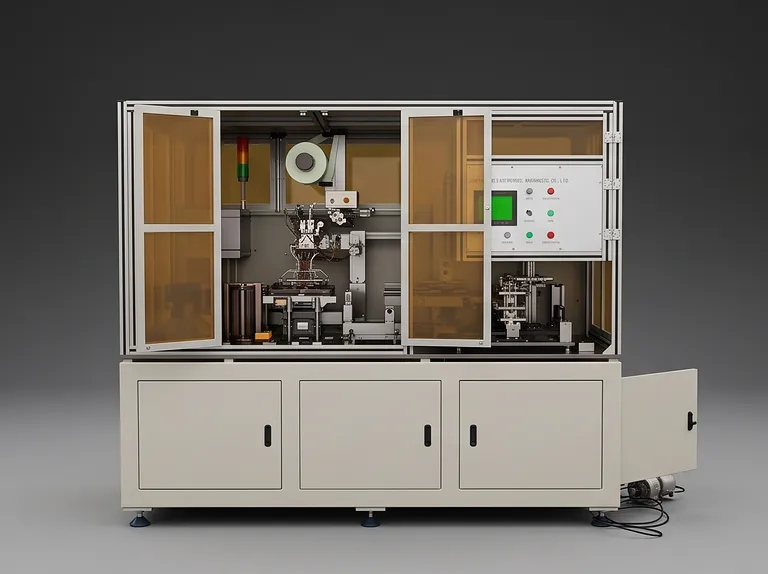

Macchina impilatrice a Z semiautomatica per celle prismatiche a ioni di litio

Panoramica del prodotto

Questo sistema di impilamento a Z semiautomatico ad alta precisione è progettato specificamente per l'assemblaggio su scala pilota e pre-produzione di massa di celle prismatiche a ioni di litio. Combinando lo svolgimento continuo motorizzato del separatore con manipolatori robotici pick-and-place ad alta velocità, l'attrezzatura automatizza il delicato posizionamento alternato dei fogli di elettrodi positivi e negativi tra una membrana separatrice a zig-zag ininterrotta. Il sistema sostituisce l'impilamento manuale ad alta intensità di lavoro, mantenendo al contempo l'adattabilità strutturale richiesta per la prototipazione di celle prismatiche multiformato.

Progettata per l'integrazione in laboratori di ingegneria delle batterie commerciali, linee pilota specializzate e strutture di ricerca avanzata sui propulsori, l'unità fornisce uno stretto controllo geometrico sulle variabili critiche del nucleo della cella. Garantisce un contatto interfacciale uniforme e un preciso allineamento dei bordi su tutti gli strati impilati, servendo applicazioni che vanno dai moduli di accumulo di energia per veicoli elettrici alle celle di accumulo su rete ad alta capacità. La sua robusta architettura meccanica garantisce una pressione costante strato dopo strato, prevenendo l'increspatura del separatore e danni ai bordi degli elettrodi durante l'assemblaggio ad alta cadenza.

Costruito per resistere a un funzionamento continuo rigoroso, il sistema presenta una base strutturale rigida e componenti di movimento lineare di precisione che mantengono tolleranze di posizionamento ripetibili per milioni di cicli. Con un eccezionale tasso di rendimento del processo del 99% e una disponibilità della macchina del 98%, questa piattaforma di impilamento elimina i comuni difetti di fabbricazione, riduce al minimo i tempi di inattività e offre la coerenza operativa vitale per la commercializzazione delle batterie.

Caratteristiche principali

• Architettura di impilamento a Z ad alta cadenza: Raggiunge velocità di ciclo di impilamento rapide da 1,3 a 1,6 secondi per foglio di elettrodo, riducendo drasticamente i tempi di assemblaggio pur preservando l'integrità strutturale dei separatori sottili delle celle di potenza.
• Piattaforma di allineamento ottico-meccanico secondario: Utilizza una stazione di posizionamento intermedia dedicata che corregge il posizionamento di catodo e anodo prima dell'impilamento, garantendo l'allineamento dei fogli adiacenti entro ±0,2 mm e l'allineamento complessivo dello stack entro ±0,3 mm.
• Tensione del separatore a circuito chiuso e guida del nastro: Integra lo svolgimento motorizzato con controllo continuo della tensione e meccanismi automatici di correzione della posizione del bordo per evitare spostamenti laterali, pieghe o micro-lacerazioni dei separatori polimerici sensibili.
• Manipolatori a vuoto a doppia reciprocità: Impiega bracci meccanici sincronizzati a destra e sinistra dotati di ventose specializzate per trasferire i fogli positivi e negativi da doppi caricatori di materiale senza graffi superficiali o rilascio di particelle.
• Coltelli pressori a incastro a quattro azioni: Presenta quattro meccanismi a lama incrociata azionati indipendentemente che tengono saldamente in posizione gli strati di elettrodi impilati e la piega del separatore durante le transizioni, garantendo zero slittamento interno.
• Meccanismo di trasferimento automatico del nucleo: Trasferisce il nucleo della cella impilato finito senza interruzioni dal tavolo di impilamento centrale alla stazione di scarico, consentendo agli operatori di eseguire l'avvolgimento della coda e la nastratura finale senza interrompere la prontezza del ciclo della macchina.
• Configurazione flessibile dello spessore di impilamento: Accoglie conteggi di strati variabili e diverse specifiche di spessore della cella tramite parametri software programmabili, eliminando la necessità di complessi riattrezzaggi meccanici tra i lotti di test.
• Pulizia industriale e telaio per impieghi gravosi: Costruito su un telaio in acciaio strutturale di grosso spessore progettato per isolare le vibrazioni ambientali del pavimento mentre opera in modo pulito senza generare contaminazione da particolato aerodisperso o conduttivo.

Applicazioni

Specifiche tecniche

Perché scegliere questo prodotto

• Ripetibilità geometrica superiore: A differenza delle configurazioni di impilamento manuali o entry-level, questa attrezzatura integra l'allineamento meccanico secondario con serraggio a più coltelli, garantendo che le varianze degli strati adiacenti rimangano rigorosamente entro ±0,2 mm per eliminare picchi di densità di corrente localizzati e punti caldi termici.
• Progettato per una produzione ad alto uptime: Supportata da un eccezionale uptime operativo del 98% e un tasso di qualificazione della macchina del 99%, questa piattaforma massimizza la produttività del laboratorio e della linea pilota prevenendo costosi scarti di elettrodi.
• Gestione precisa del separatore: Il tensionatore del nastro dinamico a circuito chiuso e il sistema di correzione automatica della deviazione proteggono le membrane microporose ultrasottili da stiramenti, pieghe o arricciature dei bordi durante i cicli alternati ad alta velocità.
• Integrazione chiavi in mano e compatibilità con camere bianche: Progettata per soddisfare i rigorosi standard delle camere bianche di grado batteria senza emissioni di particelle conduttive, questa unità si interfaccia facilmente nelle linee di assemblaggio di celle a sacchetto o prismatiche end-to-end.

Contatta oggi stesso il nostro team di ingegneria tecnica per richiedere un preventivo dettagliato, discutere le dimensioni personalizzate degli utensili per celle o valutare l'integrazione dell'attrezzatura per la tua linea di produzione di batterie.
