Macchina per il taglio longitudinale e il taglio a segmenti di film in alluminio-plastica per batterie al litio a sacchetto

Panoramica del prodotto

Questo sistema è progettato per il taglio longitudinale e la troncatura di film laminato in alluminio-plastica utilizzato nel confezionamento di batterie al litio a sacchetto. Elabora un rotolo a piena larghezza tramite taglio con lame longitudinali, quindi avanza il materiale verso la stazione di taglio a una lunghezza programmata. Le sezioni di film risultanti supportano la preparazione di materiale di imballaggio conforme ai requisiti del processo produttivo. La disposizione integrata combina la gestione del rotolo, il controllo della tensione, il taglio longitudinale, l'alimentazione e il taglio a segmenti in un'unica unità dedicata.

L'attrezzatura è adatta ai flussi di lavoro di produzione di celle a sacchetto che richiedono una preparazione ripetibile del film in alluminio-plastica prima dell'imballaggio e dell'assemblaggio delle celle. Accoglie larghezze di materiale da 55 mm a 500 mm e lunghezze di segmento da 10 mm a 500 mm, consentendo agli operatori di preparare diversi formati di film da un rotolo largo massimo 500 mm. Ciò rende l'unità rilevante per le linee di ricerca sulle batterie, lo sviluppo su scala pilota e le operazioni di produzione che gestiscono materiali di imballaggio flessibili per sacchetti.

L'affidabilità è supportata da un'architettura di controllo PLC e touchscreen, un azionamento di alimentazione a motore passo-passo ad alta potenza e un sistema di svolgimento attivo motorizzato. Il sistema di svolgimento è progettato per mantenere una tensione costante del nastro, essenziale per un comportamento di alimentazione affidabile e una precisione di taglio dei segmenti. Una robusta costruzione con telaio in acciaio, rulli in gomma nitrilica resistenti alla corrosione e una lama di taglio in SKD11 forniscono una base meccanica durevole per il lavoro ricorrente di conversione del materiale.

Caratteristiche principali

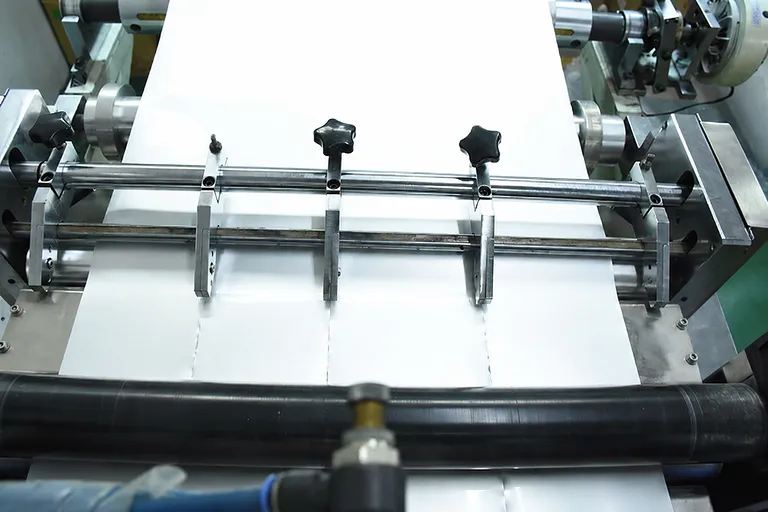

• Taglio longitudinale e a segmenti integrato: L'attrezzatura taglia longitudinalmente un rotolo intero e successivamente fa avanzare il film verso la posizione di taglio alla lunghezza selezionata. Questo processo integrato prepara sezioni di film di imballaggio finite direttamente dal rotolo, riducendo la movimentazione non necessaria del materiale tra le operazioni.

• Tensione del nastro controllata: Un motore a velocità regolata aziona lo svolgimento attivo per mantenere una tensione costante del nastro di materiale durante il funzionamento. Una tensione stabile aiuta il film a scorrere in modo coerente attraverso i rulli e il percorso di taglio, supportando risultati di taglio affidabili su tutta la larghezza utile del rotolo.

• Taglio a lunghezza ad alta precisione: La precisione di taglio dei segmenti è specificata a ±0,1 mm. Questo livello di controllo supporta la preparazione del film per sacchetti dove la lunghezza ripetibile della sezione è importante per i processi di imballaggio a valle e la standardizzazione dei processi.

• Gamma di formati flessibile: La larghezza di taglio può essere impostata da un minimo di 55 mm fino a 500 mm, mentre la lunghezza del segmento è regolabile da 10 mm a 500 mm. L'ampia gamma di lavoro consente alla stessa unità di supportare diverse dimensioni di film per sacchetti all'interno di un flusso di lavoro di produzione di batterie.

• Alimentazione materiale a motore passo-passo: Un motore passo-passo ad alta potenza aziona due rulli che alimentano il film in alluminio-plastica verso la lama di taglio in base alla lunghezza programmata. L'alimentazione a rulli controllata è fondamentale per un avanzamento ordinato del materiale e un taglio preciso e ripetuto dei segmenti.

• Funzionamento tramite PLC e touchscreen: I controlli primari consistono in un PLC di importazione e un'interfaccia uomo-macchina touchscreen. Questa configurazione offre prestazioni di controllo stabili e un'interfaccia operativa diretta e visiva per l'impostazione e la gestione del processo di conversione.

• Componenti di taglio e rulli durevoli: La lama di taglio dei segmenti è prodotta in materiale SKD11. I rulli in gomma nitrilica sono resistenti alla corrosione e progettati per resistere alla deformazione, contribuendo a mantenere un contatto e un trasporto affidabili del materiale durante i cicli di lavorazione ripetuti.

• Struttura della macchina rigida: Il telaio principale utilizza una piastra di base in acciaio 45# con superficie cromata, insieme a piastre di copertura verniciate, piastre di rinforzo ed elementi del telaio in tubo quadrato. Questo approccio strutturale fornisce una piattaforma stabile per la movimentazione del rotolo, il movimento di alimentazione e le operazioni di taglio.

• Output orientato alla produzione: A seconda della lunghezza di taglio del segmento selezionata, l'attrezzatura fornisce circa 3.000 - 12.000 pezzi all'ora. Gli operatori possono bilanciare i requisiti di output con il formato di film finito selezionato mantenendo la precisione di taglio specificata.

Applicazioni

Specifiche tecniche

Perché scegliere questo prodotto

• Design meccanico focalizzato sul processo: Questa unità integra le fasi chiave di conversione del materiale necessarie per la preparazione del film in alluminio-plastica per sacchetti: svolgimento controllato, taglio longitudinale, alimentazione programmata e taglio a segmenti. La configurazione è progettata attorno alla sequenza effettiva necessaria per trasformare il materiale in rotolo in sezioni di film di imballaggio utilizzabili.

• Precisione dove influisce sulla produzione: La precisione di taglio dei segmenti specificata di ±0,1 mm, combinata con l'alimentazione a rulli azionata da motore passo-passo e la gestione del materiale a tensione costante, concentra le prestazioni della macchina sulla ripetibilità. Questo è prezioso laddove le dimensioni del film di imballaggio devono essere gestite in modo coerente durante le operazioni ricorrenti di produzione delle celle.

• Costruito per la movimentazione ripetuta del materiale: Una piastra di base in acciaio 45# cromata, una struttura verniciata rinforzata, una lama SKD11 e rulli in gomma nitrilica forniscono un set di componenti robusto per l'elaborazione industriale. Il materiale del rullo selezionato è resistente alla corrosione e non deformabile, supportando caratteristiche di trasporto stabili durante l'uso continuato.

• Interfaccia operativa pratica: Il controllo PLC e touchscreen offre prestazioni stabili con un funzionamento visivo diretto. Ciò rende il sistema adatto a team che devono impostare le lunghezze di taglio, gestire la conversione del film e mantenere un processo operativo chiaro sulle linee di ricerca, pilota o produzione di batterie.

• Flessibilità di output senza compromettere la capacità: Con una gamma di larghezza di taglio da 55 mm a 500 mm, una gamma di lunghezza di taglio da 10 mm a 500 mm e una capacità di circa 3.000 - 12.000 pezzi all'ora a seconda della lunghezza di taglio, l'attrezzatura supporta un'ampia gamma di requisiti di preparazione del film per sacchetti da un'unica piattaforma installata.

Contattaci per un preventivo o una soluzione personalizzata in linea con le dimensioni del film in alluminio-plastica per celle a sacchetto, il formato del rotolo e i requisiti di produzione.
