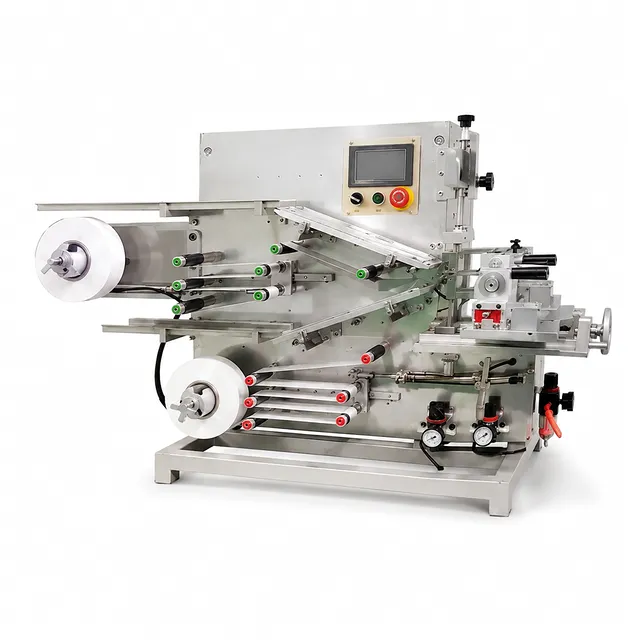

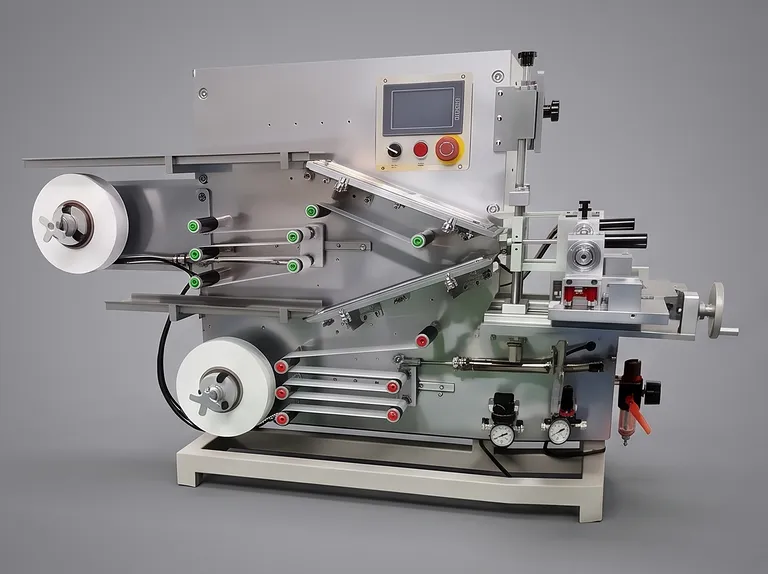

Avvolgitrice semiautomatica per batterie agli ioni di litio cilindriche e prismatiche

Panoramica del prodotto

Questo sistema di avvolgimento semiautomatico offre una precisione di livello industriale per la fabbricazione di celle agli ioni di litio sia cilindriche che prismatiche. Progettata per colmare il divario tra la ricerca e sviluppo da banco e la produzione di massa ad alto volume, l'apparecchiatura semplifica l'assemblaggio delle celle combinando l'alimentazione manuale degli elettrodi con l'avvolgimento automatizzato e l'estrazione di precisione dell'ago. Sostituendo i gruppi di perni di avvolgimento dedicati, gli operatori possono passare facilmente tra diverse dimensioni di celle cilindriche e fattori di forma prismatici piatti su un'unica piattaforma compatta.

Costruita specificamente per laboratori di sviluppo batterie, linee di produzione pilota e produzione specializzata di stoccaggio energetico, l'apparecchiatura ospita sia chimiche di elettrodi a base acquosa che a base solvente, insieme a vari separatori polimerici. La macchina integra l'alimentazione continua del separatore e meccanismi di guida isolati, mitigando sostanzialmente il contatto con l'operatore e prevenendo contaminanti che portano a micro-cortocircuiti interni. Questa architettura garantisce una geometria di avvolgimento ripetibile, un allineamento stretto degli strati e una distribuzione uniforme della tensione meccanica in tutta la struttura attiva della cella.

Costruita con componenti strutturali per impieghi gravosi e meccaniche di azionamento ad alta precisione, questa unità di avvolgimento garantisce stabilità operativa a lungo termine e un rendimento eccezionale durante i cicli di produzione continui. La sua avanzata architettura a motore passo-passo e gli scivoli di alimentazione regolabili su un solo lato eliminano la deriva del materiale, assicurando che ogni "jelly roll" avvolto soddisfi rigorose tolleranze industriali. Gli ingegneri di processo e i team tecnici possono fare affidamento su questa apparecchiatura per ottenere un'eccezionale uniformità della capacità delle celle, una varianza minima della resistenza interna e un'elevata efficacia complessiva dell'apparecchiatura.

Caratteristiche principali

• Versatilità di attrezzaggio a doppio formato: Riconfigurazione rapida tra operazioni di avvolgimento cilindrico (diametri del mandrino da Ø3,5 mm a Ø5,0 mm) e prismatico (larghezza combinata del nucleo da 38 mm a 60 mm) tramite gruppi di perni modulari intercambiabili, massimizzando la flessibilità della struttura.
• Azionamento a motore passo-passo di precisione: Funziona con un albero di avvolgimento azionato da un motore passo-passo a circuito chiuso che mantiene una velocità angolare costante e una coppia dinamica stabile durante tutto il ciclo di avvolgimento, prevenendo stiramenti, grinze o slittamenti dello strato di elettrodi.
• Elevata precisione di allineamento: Mantiene una tolleranza di allineamento dell'avvolgimento ≤0,5 mm tramite piastre guida micro-regolabili su un solo lato, garantendo una sovrapposizione precisa tra gli strati di anodo, catodo e separatore per prestazioni elettrochimiche ottimali.
• Controllo ottimizzato della tensione e dell'uniformità: Fornisce una tensione del nastro costante ed equilibrata sia ai collettori di corrente che ai separatori durante l'avvolgimento, migliorando direttamente la densità energetica volumetrica, l'uniformità della resistenza interna (DCR) e la costanza della capacità della cella finita.
• Sistema di estrazione automatizzata dell'ago: Presenta l'estrazione pneumatica automatizzata del perno di avvolgimento post-processo, eliminando la distorsione meccanica del nucleo avvolto e riducendo la manipolazione fisica prima della nastratura finale e dello scarico.

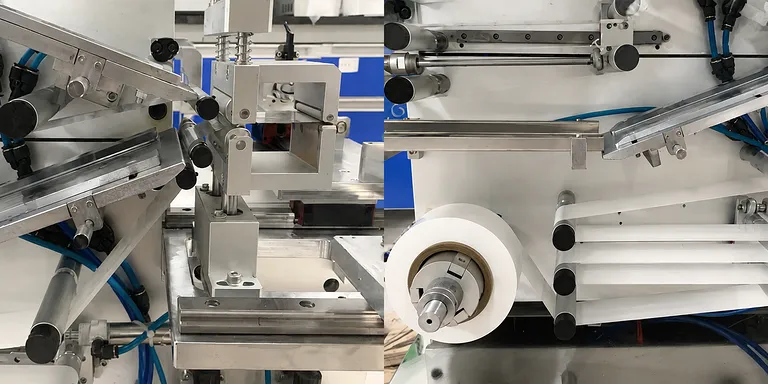

• Percorso di alimentazione continua del separatore: Integra un meccanismo di alimentazione a rotolo di separatore continuo che riduce l'intervento dell'operatore durante l'intercalazione degli strati, abbassando sostanzialmente il rischio di contaminazione da particolato, cortocircuiti interni e autoscarica.
• Sequenziamento di processo configurabile: Consente una personalizzazione operativa completa tramite l'interfaccia touchscreen, supportando sequenze di alimentazione degli elettrodi selezionabili (prima l'anodo o prima il catodo) e modalità di avvolgimento esterno configurabili (avvolgimento del separatore o avvolgimento dell'elettrodo).
• Elevato rendimento produttivo e tempo di attività: Progettato per raggiungere un tasso di qualificazione del nucleo finito (rendimento) ≥98% e una disponibilità di base dell'apparecchiatura (uptime) ≥95%, garantendo una produttività affidabile in ambienti pilota esigenti.
• HMI touchscreen intuitivo: Presenta un'interfaccia di controllo programmabile facile da usare che consente una configurazione rapida, la messa a punto dei profili di velocità, il feedback diagnostico in tempo reale e la memorizzazione delle ricette per varie chimiche delle batterie.

Applicazioni

Specifiche tecniche

Perché scegliere questo prodotto

• Economia di produzione a doppia capacità: Integrando le funzionalità di avvolgimento sia cilindrico che prismatico in un unico telaio rigido, questo sistema riduce drasticamente le spese in conto capitale della struttura e i requisiti di spazio a terra, mantenendo tolleranze di fabbricazione senza compromessi.
• Consistenza elettrochimica per design: Con l'alimentazione del separatore a percorso continuo, profili di tensione stabilizzati passo-passo e piastre guida regolabili su un solo lato ad alta precisione, la macchina affronta direttamente le cause profonde del degrado delle celle, riducendo al minimo i rischi di cortocircuito interno, abbassando la resistenza interna CC e migliorando l'uniformità della capacità tra i lotti.
• Qualità costruttiva industriale robusta: Costruita in stretta conformità con gli standard di sicurezza elettrica e meccanica GB 5226.1, l'apparecchiatura presenta un telaio strutturale di grosso spessore, attuatori pneumatici di alta qualità ed elettronica di grado industriale classificata per il funzionamento continuo su più turni.
• Personalizzazione flessibile del processo: Si adatta facilmente ad architetture di ricerca e sviluppo specializzate con sequenze di ingresso degli elettrodi selezionabili dall'utente (prima l'anodo o prima il catodo), protocolli di avvolgimento esterno regolabili e rapidi cambi di attrezzaggio per diverse geometrie di "jelly roll".

Contatta oggi stesso il nostro team di ingegneria tecnica per discutere le specifiche della tua cella, richiedere una consulenza sull'attrezzaggio personalizzato o ricevere un preventivo formale per la tua struttura di fabbricazione di batterie.
