Macchina avvolgitrice

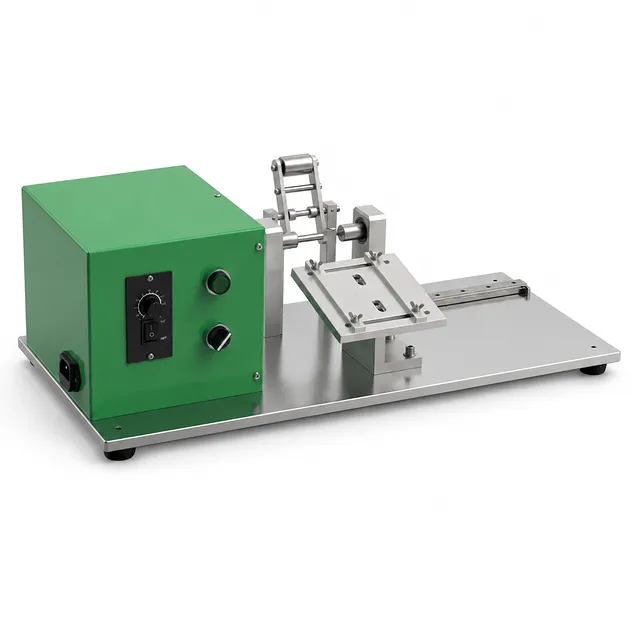

Avvolgitrice manuale per elettrodi di batterie al litio per celle cilindriche e a sacchetto (pouch)
Numero articolo : JR06
Il prezzo varia in base a specifiche e personalizzazioni
- Intervallo di velocità di avvolgimento
- 0 – 170 giri/min (regolazione continua)
- Dimensioni di lavorazione del nucleo piatto
- L (20–100 mm) × P (20–80 mm) × S (≤ 30 mm)
- Dimensioni di lavorazione del nucleo cilindrico
- ≤ Φ35 mm × L 90 mm
Spedizione:
Contattaci per ottenere i dettagli sulla spedizione. Buon divertimento Garanzia di spedizione puntuale.
Perché Scegliere Noi
Processo di ordinazione semplice, prodotti di qualità e supporto dedicato per il successo della tua azienda.

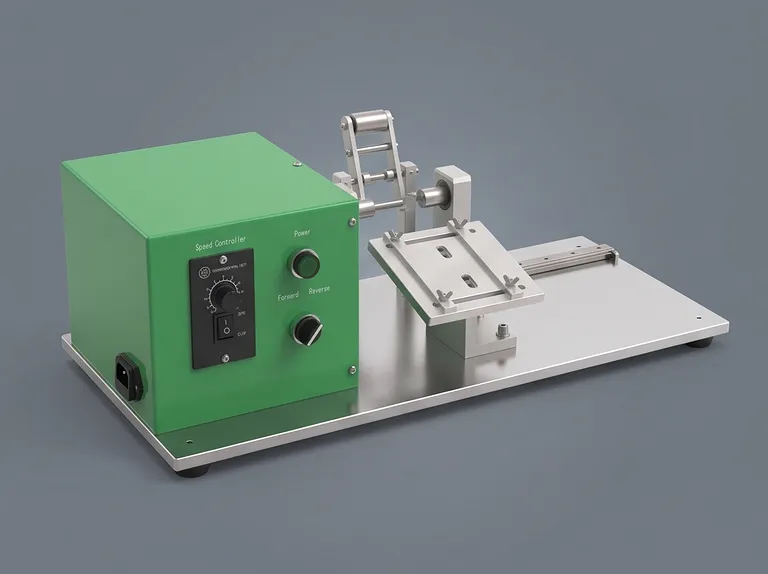

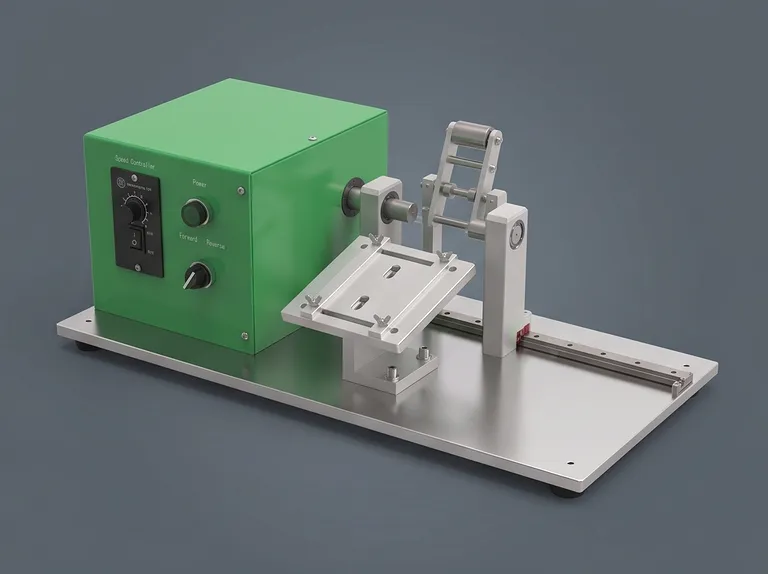

Panoramica del prodotto
Questa avvolgitrice manuale è progettata per la prototipazione di precisione e la produzione in piccoli volumi di dispositivi di accumulo energetico. Progettata per integrare strati di catodo, anodo e separatore in avvolgimenti uniformi (jelly rolls), il sistema è adatto a supercondensatori, formati di batterie cilindriche e configurazioni di celle a sacchetto piatte. Combinando l'allineamento manuale tattile con il controllo dell'avvolgimento motorizzato, questa attrezzatura colma il divario tra la ricerca e sviluppo da banco in laboratorio e la fabbricazione di elettrodi su linea pilota.
Costruita per gestire elettrodi delicati e separatori ultra-sottili senza strappi o disallineamenti, l'unità offre un'eccezionale precisione dimensionale. Ricercatori e ingegneri dello sviluppo batterie si affidano a questo sistema di avvolgimento per valutare nuovi materiali attivi, sistemi leganti e interfacce elettrolita-separatore allo stato solido o liquido sotto una tensione meccanica costante.
Con una struttura meccanica robusta e un ingombro compatto, questa macchina da banco garantisce prestazioni affidabili in camere bianche, camere secche e ambienti di laboratorio standard. Il layout di controllo intuitivo e le regolazioni meccaniche multi-asse eliminano la variabilità dell'operatore, garantendo una tenuta del nucleo e un allineamento dei bordi ripetibili durante i cicli sperimentali continui.
Caratteristiche principali
- Regolazione della piastra guida multi-asse: Il righello guida integrato e la piastra a fessura consentono una precisa regolazione tridimensionale lungo gli assi verticale, orizzontale e longitudinale, garantendo un allineamento di alimentazione esatto per diverse larghezze di elettrodi.
- Sistema di rulli di supporto integrato: Un rullo di supporto per l'avvolgimento lavorato con precisione mantiene una tensione uniforme attraverso il nastro dell'elettrodo, prevenendo pieghe, nuclei allentati e spazi vuoti interfacciali.
- Staffa di supporto della contropunta rinforzata: Una staffa di coda ausiliaria stabilizza l'albero di avvolgimento durante la rotazione motorizzata, riducendo al minimo il fuori asse e migliorando significativamente la concentricità del nucleo.
- Controllo della velocità continuo bidirezionale: La regolazione continua della velocità da 0 a 170 giri/min, combinata con le capacità di rotazione in avanti e all'indietro, consente agli operatori di ottimizzare le dinamiche di avvolgimento per diversi spessori di materiale.
- Architettura del mandrino intercambiabile: Il rapido cambio utensile supporta sia mandrini rotondi per celle cilindriche che mandrini rettangolari espandibili per nuclei di celle a sacchetto prismatiche.
- Azionamento motorizzato a pedale: Il controllo ergonomico a pedale consente la gestione della rotazione a mani libere mentre l'operatore guida con precisione l'alimentazione del materiale attivo e del separatore.
- Ingombro compatto da banco: Un profilo meccanico efficiente massimizza lo spazio sul banco della camera secca mantenendo una rigidità di grado industriale e un funzionamento privo di vibrazioni.
Applicazioni
| Applicazione | Descrizione | Vantaggio chiave |
|---|---|---|
| Prototipazione di batterie cilindriche | Avvolgimento di strati di anodo, catodo e separatore in nuclei cilindrici stretti fino a 35 mm di diametro e 90 mm di lunghezza. | Garantisce una stretta concentricità del nucleo e un diametro esterno uniforme per un inserimento senza problemi nel contenitore. |
| Fabbricazione di celle a sacchetto prismatiche | Avvolgimento di assemblaggi piatti elettrodo-separatore per celle agli ioni di litio a pacchetto morbido con impostazioni di larghezza e spessore regolabili. | Elimina le bolle interfacciali e la sporgenza dei bordi dell'elettrodo, riducendo i rischi di cortocircuito. |
| Assemblaggio del nucleo di supercondensatori | Integrazione di elettrodi spessi a carbone attivo o nanomateriali porosi con separatori porosi in nuclei capacitivi densi. | Offre una densità di impaccamento costante e una bassa resistenza serie equivalente (ESR) interna. |
| R&S su batterie allo stato solido e al gel | Elaborazione di membrane composite avanzate con elettrolita solido e sottili lamine metalliche o in lega sotto tensione manuale controllata. | Riduce al minimo lo stress meccanico e le micro-fessurazioni su separatori sperimentali fragili o sensibili alla pressione. |
| Test di R&S accademici e industriali | Rapida rotazione di progetti di celle sperimentali in piccoli lotti utilizzando formulazioni leganti o chimiche attive appena sintetizzate. | Accelera i cicli di screening con spreco minimo di materiale e riconfigurazioni dei parametri senza attrezzi. |
Specifiche tecniche
| Parametro | Specifica (Articolo n. JR06) |
|---|---|
| Alimentazione | 220 V / 50 Hz |
| Consumo energetico nominale | 25 W – 40 W |
| Velocità di rotazione avvolgimento | 0 – 170 giri/min (a variazione continua / stepless) |
| Direzione di rotazione | Bidirezionale (Avanti / Indietro) |
| Dimensioni cella piatta (sacchetto) applicabili | Lunghezza: 20 – 100 mm Larghezza: 20 – 80 mm Spessore: Fino a 30 mm max (personalizzabile) |
| Dimensioni cella cilindrica applicabili | Diametro esterno: ≤ Φ35 mm Lunghezza: ≤ 90 mm |
| Diametro mandrino cilindrico standard | Φ3 mm (intercambiabile) |
| Tipi di mandrino supportati | Mandrino rotondo e componenti mandrino quadrato/piatto |
| Regolabilità piastra fessura guida | Regolabile su 3 assi (Su/Giù, Sinistra/Destra, Avanti/Indietro) |
| Meccanismo di azionamento | Motore elettrico con controllo a pedale |
| Dimensioni complessive dell'attrezzatura (L × P × A) | 550 mm × 310 mm × 280 mm |
| Peso totale dell'attrezzatura | 25 kg |
Perché scegliere questo prodotto
- Allineamento di precisione e riduzione dei difetti: Il posizionamento della fessura guida multi-asse combinato con le staffe della contropunta anti-deflessione previene il disallineamento dell'elettrodo, i danni da bave sui bordi e i cortocircuiti interni.
- Ampia compatibilità dei materiali: Gestisce facilmente collettori di corrente sottili in rame/alluminio, elettrodi rivestiti fragili e delicati separatori polimerici con controllo continuo della velocità e della tensione.
- Conversione rapida dell'utensileria: Passa senza problemi tra mandrini cilindrici standard e mandrini per celle a sacchetto piatte in pochi minuti per supportare progetti di ricerca multiformato.
- Durata industriale per camere secche di laboratorio: Leghe resistenti alla corrosione, cuscinetti ad alta precisione e un sistema di trasmissione a basse vibrazioni garantiscono anni di servizio affidabile in atmosfere secche o inerti.
- Integrazione diretta del flusso di lavoro: Progettato per adattarsi perfettamente accanto a miscelatori di fanghi da laboratorio, spalmatrici a lama (doctor-blade) e presse per l'assemblaggio di celle per linee pilota di batterie complete.
Contatta oggi stesso il nostro team di vendita tecnica per discutere dimensioni personalizzate dei mandrini, adattamenti di tensione o flussi di lavoro completi di fabbricazione degli elettrodi su misura per i requisiti del tuo laboratorio.
